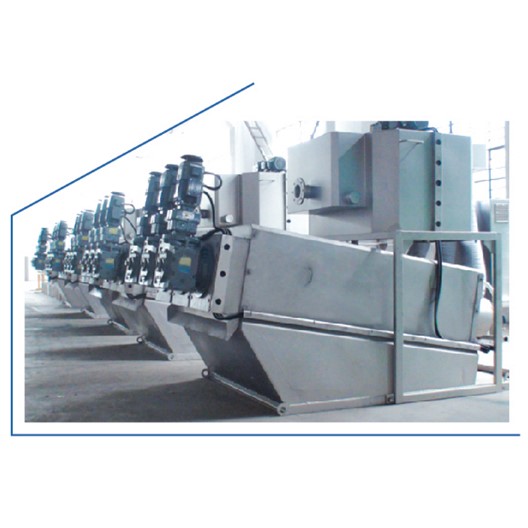

Блок разделения винтового пресса состоит из фиксирующего кольца и плавающего кольца, установленных друг на друга с небольшим зазором между ними. Спиральный вал проходит через него и вращается, заставляя плавающее кольцо двигаться по окружности. Вода в флокулированной глинистой корке отфильтровывается через зазор между фиксирующим кольцом и плавающим кольцом, и плавающее кольцо перемещается по окружности, чтобы предотвратить засорение. Зазор между фиксирующим кольцом и плавающим кольцом становится меньше в направлении выхода корки из зоны сгущения в зону обезвоживания, и принудительное обезвоживание достигается под действием противодавления, создаваемого пластиной обратного давления на выходе для ила.
Шлам направляется насосом для перекачки шлама на вход ила, а флокулянт дозируется и направляется в смесительный резервуар для флокуляции, где шлам полностью перемешивается с флокулянтом и флокулируется. После флокуляции в крупные флокулы ил поступает в спиральный блок сепарации через спиральный вход для ила. Флокулы в спиральной сепарационной установке сгущаются под действием силы тяжести, перемещаясь в зону обезвоживания под действием спирали. Зазор между плавающим кольцом и фиксирующим кольцом в зоне обезвоживания сужается, и осадок подвергается дополнительному сжатию и обезвоживанию под действием пластины обратного давления и выводится из выпускного отверстия для осадка в виде корки.
Область применения винтового пресса
Шнековый пресс широко используется для обезвоживания осадка в таких отраслях, как очистка сточных вод, пищевая промышленность, производство напитков, убой и разведение животных, полиграфия и крашение, производство бумаги, кожи и фармацевтики.
Таблица 1.Основные технические параметры
| Параметр | Модели | |||
| DL201 | DL351 | DL352 | DL353 | |
| Мощность двигателя осушителя, кВт | 0.25 | 1.1 | 2.2 | 3.3 |
| Мощность двигателя флокулированного смесителя, кВт | 0.55 | 1.1 | 1.1 | 1.1 |
| Мощность обработки (кг сухой массы/час) | 40-60 | 100-150 | 200-300 | 300-450 |
| Источник питания | 380 В, 50 Гц | 380 В, 50 Гц | 380 В, 50 Гц | 380 В, 50 Гц |
| Вес машины, кг | 580 | 1340 | 2080 | 2820 |
| Габариты (мм) | 2700х1000x1850 | 3115x850x2175 | 3115x1215x2175 | 3115x1700x2175 |
