Измерительный комплекс RESONIC серии K

Картинка RESONIC-K

RESONIC K - высокоточное измерительное устройство для тестирования малогабаритных объектов. Благодаря сочетанию вращающегося подшипника, исключающего трение, и точного механизма позиционирования предмета, можно проводить полноценное измерение данных массы менее чем за час.

1.png 2.png 3.png 6.png

Механизм Resonic-K

Агрегат состоит из вращающегося воздушного подшипника с вертикальной осью и держателя объекта. Подшипник ограничен двумя спиральными пружинами и имеет три паза в форме буквы V. Одна из пружин подшипника соединена с датчиком силы, который определяет собственную частоту колебаний маятника.

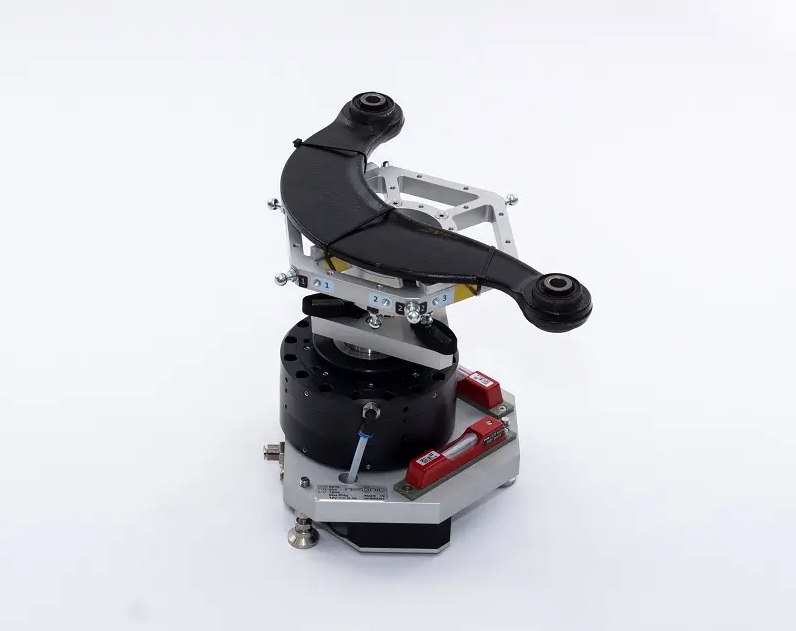

Держатель имеет 12 шариковых стержней, которые фиксируются в V-образных желобах в различных комбинациях из трех возможных. Таким образом, создается 24 позиции держателя. Объект теста прикрепляется к нему, затем держатель вручную перемещается на воздушный подшипник во всех 24 позициях. Для каждой из них программное обеспечение считывает частоту свободных колебаний.

Для массовых измерений возможно использование нескольких держателей, отличающихся по формату.

Преимущества Resoniс-K

Resonic-K полностью решает проблему «человеческого фактора», которая мешает проводить точные исследования с помощью обычных маятниковых систем. В технологии используются три уровня безопасности, которые не позволяют допускать ошибки при позиционировании:

  • Само определение позиции происходит автоматически и не требует человеческого участия – три шара, расположенные на стороне держателя, спускаются в три желоба на воздушном подшипнике под действием силы тяжести.
  • Программное обеспечение, с помощью многочисленных цифровых кодов, чисел и изображений, самостоятельно определяет пары желобов и шаров.
  • Даже если оператор допустит ошибку при размещении, программа в 100% случаев определит это.

Благодаря удобной конструкции отсутствуют ограничения внешних размеров исследуемого объекта.

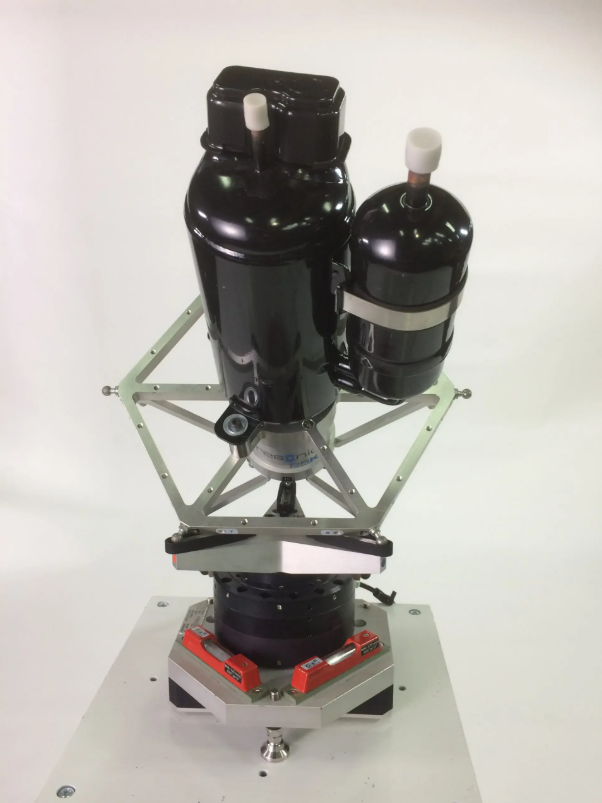

Оборудование используется для измерения данных массы и инерции множества технических инструментов: маховики, обходы, коленчатые валы, ротационные компрессоры, двери транспортных средств, малые дроны и спутники, модели небольших кораблей, ручные инструменты, роботизированные инструменты и даже наконечники клюшек для гольфа.

4.png 5.png 7.png 10.png
