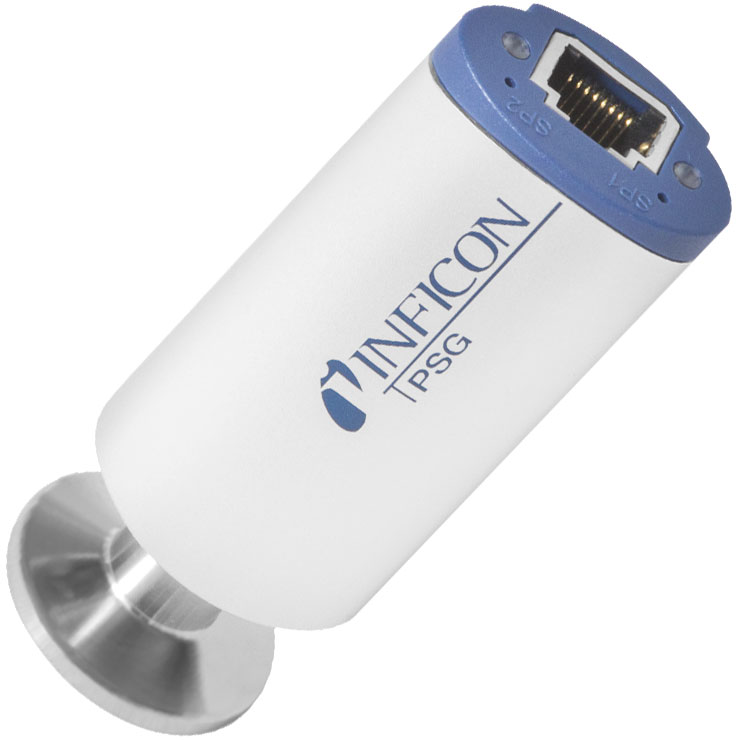

Вакуумметр Пирани INFICON PSG500-S

Характеристики

• Рабочая температура, °С
  +5 — +60
• Катод
  Вольфрам
• Потребляемая мощность, Вт
  ≤1
• Время отклика, мс
  80
• Степень защиты
  IP40
• Принцип измерения
  По принципу теплопроводности Пирани
• Температура хранения, °C
  -20 — +65
• Электрическое подключение
  Электронный соединитель FCC 68 / RJ45, 8 конт., вилка
• Материалы, контактирующие с вакуумом
  Стекло, Ni, NiFe. DIN 1.4301/1.4305/1.4435
• Допустимое давление, бар (абс.)
  10, ограничение для инертных газов
• Напряжение питания датчика, В
  +14 — +30 постоянного тока
• Зависимость напряжение – давление, В на декаду
  Логарифмическое соотношение 1.286
• Выходное полное сопротивление, Ом
  2х4.7
• Идентификация датчика, кОм
  27.0, по отношению к общему выходу источника питания
• Кабель датчика
  Экранированный 8-жильный
• Длина кабеля, м
  ≤100 (8x0.14 м2)
• Точность (N2)
  1x10^-3 — 100 мбар % от показаний ±15, 5х10^-4 — 1х10^-3 мбар % от показаний ±50, 100 — 1000 мбар % от показаний ±50
• Макс. температура прогрева на фланце, °C
  80/250
• Время переключения, мс
  <20
• Диапазон измерений (воздух, O2, CO, N2), мбар
  5х10^-4 — 1000
• Повторяемость (воздух)
  1х10^-3 — 100 мбар % от показаний ±2
• Диапазон напряжений выходного сигнала, В
  0 — +10.3
• Диапазон измерения выходного сигнала, В
  +1.9 — +10.0
• Сигнал ошибки выходного сигнала, В
  0 — +0.5 (разрушение катода)
• Минимальное полное сопротивление нагрузки, кОм
  10, защита от коротких замыканий
• Настройка
  1 выключатель для настройки атмосферы и высокого вакуума
• Контрольные точки
  2
• Диапазон настройки
  2х10^-3 — 500
• Гистерезис, % от показаний
  На 10% выше нижнего порога
• Контакт реле, В/А
  30/0.5 плавающий
• Потребляемый ток, мА
  <500 (максимальный ток при включении)
• Пульсация, В (p-p)
  ≤1
• Ориентации на монтаже
  Любая
