Устройство автоматического дозирования раствора (ПАМ) HUADA серии JY

Получить

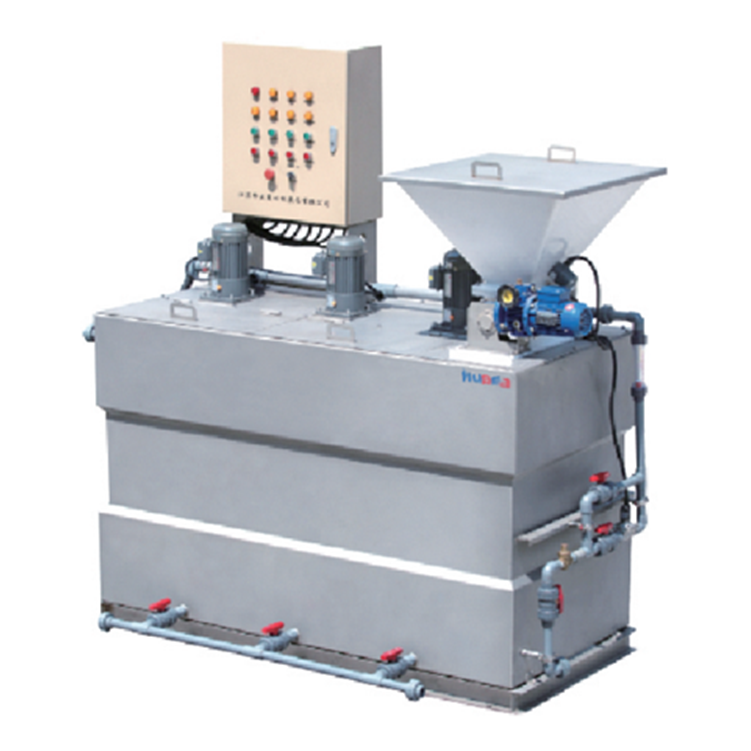

Картинка JY

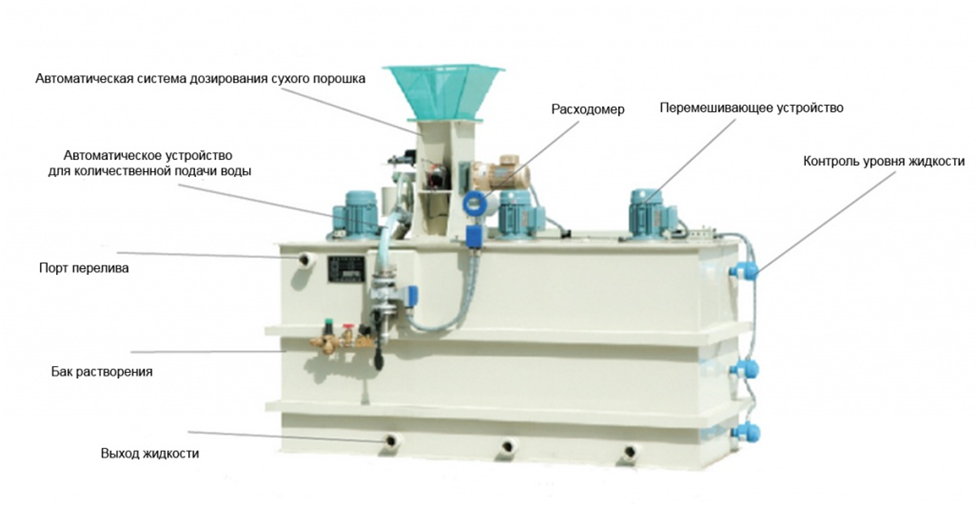

Структурная диаграмма


Описание устройства дозирования раствора

Автоматическое дозирующее устройство раствора PAM серии JY, в основном состоящее из автоматической системы дозирования сухого порошка, автоматического устройства для количественного впрыска воды, вихревого устройства для предварительного смачивания, устройства контроля уровня жидкости, перемешивающего устройства, трубопроводов, клапанов и т. д. Представляет собой устройство, объединяющее хранение сухого порошка, подачу, смачивание, растворение и отверждение. Система под полностью автоматическим управлением может использоваться для периодического и непрерывного приготовления раствора высокомолекулярного полимера. Он широко используется при очистке сточных вод, очистке питьевой воды, очистке промышленных сточных вод, производстве бумаги, плавке руды и т. д.

Принцип работы

Порошок ПАМ проходит через высокоэффективное вихревое увлажняющее устройство, затем смешивается с водой, полностью перемешивается и растворяется в растворе ПАМ с концентрацией 0,1 ~ 0,5%. Позже раствор затвердевает и помещается в резервуар для хранения в режиме ожидания.

Время отверждения приготовленного раствора зависит от природы агента, требуемой скорости потока процесса и эффективного объема устройства, и, как правило, время растворения и отверждения раствора должно достигать 45-60 минут, чтобы обеспечить растворение лечебные свойства раствора и полное отверждение агента.

Подача воды в соответствии с установленным расходом и одновременное автоматическое добавление количественного сухого порошка; смачивания в устройстве предварительного смачивания, поместить в резервуар растворения для перемешивания и растворения; когда уровень жидкости достигнет высоты перелива, поместить в резервуар отверждения для перемешивания и отверждения и одновременно перемешивать раствор в резервуаре растворения; когда уровень жидкости достигнет высоты перелива, поместить в резервуар хранения для хранения и применения в режиме ожидания; после отверждения, когда раствор в резервуаре хранения поднимется до высокого уровня жидкости, использовать приготовленный раствор ПАМ. После первого приготовления устройство подает раствор, необходимый для процесса, одновременно готовя новый раствор, что может удовлетворить потребности непрерывной работы в течение 24 часов.


Основные технические параметры

Таблица 1. Технические параметры.

Параметр Модели
JY500 JY1000 JY1500 JY2500 JY4000 JY6000
Полезный объем (м3) 1030 1160 1570 2640 4500 6500
Объем дозирующей камеры (л) 70 70 70 70 70 70
Мощность дозирующего двигателя (кВт) 0.18 0.18 0.18 0.18 0.18 0.18
Мощность подготовки (л/ч) 500 1000 1500 2500 4000 6000
Дозирующая концентрация (%) 1-3 1-3 1-3 1-3 1-3 1-3
Давление воды на входе (Мпа) 0.3 0.3 0.3 0.3 0.3 0.3
Мощность потока воды на входе (м3/час) 0-3 0-3 0-3 0-4 0-4 0-6
Максимальная дозировка (кг/ч) 0.85-3.6 0.85-3.6 1.7-7.2 2.5-9 3. 4-14.4 4.5-20
Материал резервуара 304 304 304 304 304 304
Источник питания 380 В / 50 Гц 380 В / 50 Гц 380 В / 50 Гц 380 В / 50 Гц 380 В / 50 Гц 380 В / 50 Гц
Вес (кг) 400 420 500 600 750 880
Габариты (мм) 2000х1000х1830 2200х1000х1830 2200х1200х2150 2600х1450х2150 3000х1500х2200 4000х1750х2500

Примечание: максимальная дозировка относится к дозировке в час при минимальной - максимальной скорости спирали дозирования сухого порошка при условии полного отверждения.

В реальной работе скорость дозирующей спирали можно регулировать в соответствии с требованиями к концентрации для регулировки дозировки сухого порошка; давление воды на входе (скорость потока) можно регулировать в соответствии с требованиями к концентрации препарата и требованиями к выходу.

В особых случаях конструкция может быть изменена для увеличения дозировки сухого порошка за единицу времени. Для увеличения дозировки в час просьба указать такую просьбу при оформлении заказа.

Для получения подробной спецификации и цены на подходящую Вам систему - обращайтесь к инженерам компании.
