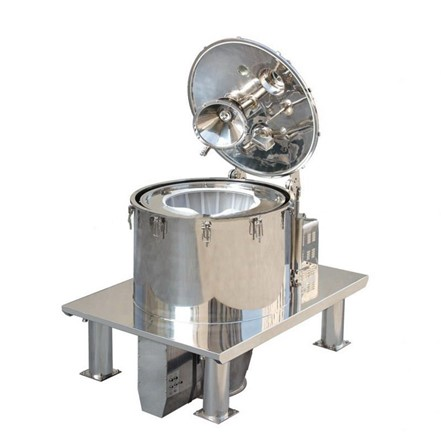

Центрифуги со скребком с нижней выгрузкой HUADA серии PLD

Картинка PLD
По серии

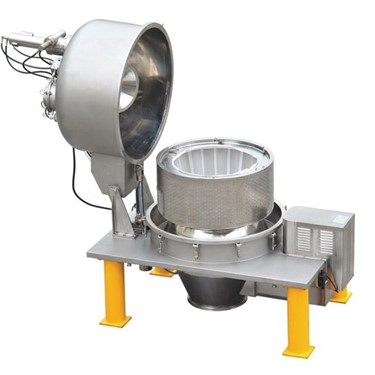

Автоматическая центрифуга со скребком с нижней выгрузкой PLD - это новый тип продукта, который независимо разработан HUADA, с множеством патентов и полностью независимыми правами интеллектуальной собственности. он может эффективно снизить влияние остаточного слоя лепешки на фильтрующие характеристики материалов, избежать перекрестного загрязнения во время разделения материалов и соответствовать требованиям GMP.

Описание центрифуги со скребком серии PLD

Автоматическая центрифуга со скребком с нижней выгрузкой PLD - это новый тип продукта, который независимо разработан HUADA, с множеством патентов и полностью независимыми правами интеллектуальной собственности. Эта серия продуктов представляет собой разделительную центрифугу для периодической обработки. После разгрузки фильтровальный мешок может быть регенерирован с хорошей фильтрацией и высокой эффективностью. Мешок может эффективно снизить влияние остаточного слоя лепешки на характеристики фильтрации материалов, избегая перекрестного загрязнение во время разделения материалов и отвечает требованиям GMP и FDA, таким образом реализуя дистанционное интеллектуальное управление, автоматическое производство и онлайн-диагностику неисправностей.


Принцип работы

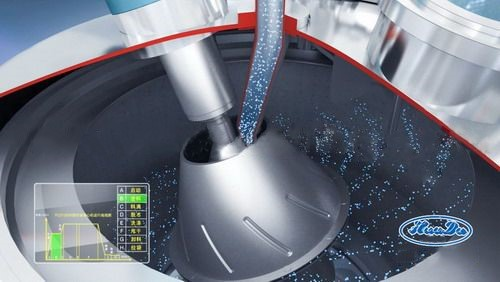

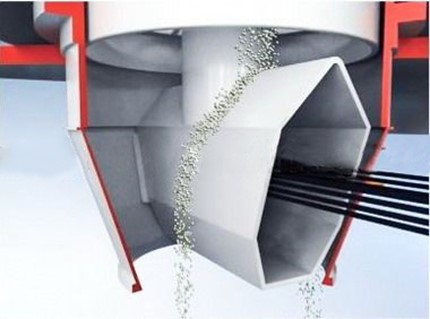

Разделяемые материалы добавляются в высокоскоростную вращающуюся корзину центрифуги через подающую трубу. Под действием центробежного поля материал будет фильтроваться через фильтровальную ткань, жидкая фаза будет выводиться через выпускное отверстие для жидкости, а твердая фаза будет удерживаться в корзине. Когда корзина заполнится материалами, а подача и обезвоживание прекратятся, нужно промыть спрессованный осадок и отфильтровать промывочную жидкость. Центрифуга будет продолжать вращаться, чтобы высушить фильтровальную лепешку. После того, как спрессованный осадок удовлетворяет требованиям к разделению, центрифуга замедляется, и скребок удаляет спрессованный осадок со дна и из машины. Затем центрифуга снова замедляется, и пневматический съемник мешков перемещается вверх и вниз, чтобы стряхнуть остаточный осадок и полностью удалить его.

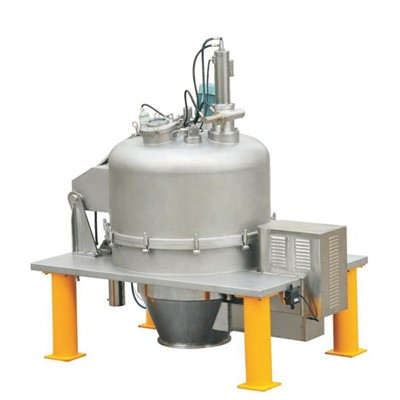

PLD изоляционного типа

Придерживаясь превосходных характеристик обычных продуктов PLD, он имеет структуру изоляционного слоя с подшипниками и уплотнениями, устойчивыми к низким или высоким температурам, и может обеспечивать разделение материалов на твердую и жидкую фазы в условиях низких или высоких температур.

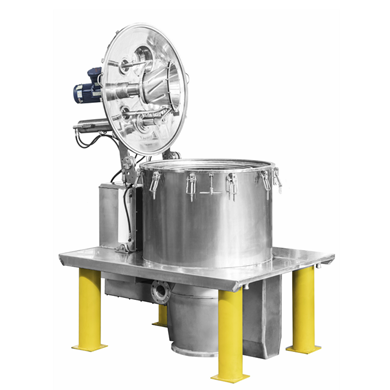

Центрифуги PQLD Pharma

Продукт разработан с общей оборотной крышкой, а переход всей структуры является гладким и плоским, что может обеспечить тщательную очистку, эффективно покончить с мертвыми углами и может удалить остатки в режиме реального времени, чтобы избежать перекрестного загрязнения материалов. Он подходит для разделения материалов, требующих высокой чистоты и гигиены.

Основные особенности центрифуги с нижней выгрузкой PLD

Фильтровальный мешок имеет возобновляемую структуру и может хорошо удалять остаточный осадок, избегая перекрестного загрязнения материалов. Кроме того, это может улучшить эффективность фильтрации и продлить срок службы фильтровального мешка.

Соответствие спецификациям GMP и требованиям защиты от взрыва.

  • Конструкция крышки с большим оборотом или крышки с полным оборотом + очистка в реальном времени CIP может обеспечить тщательную очистку в центрифугах.
  • Высокая чистота поверхности и шероховатость до Ra0,2-0,4 мкм соответствуют требованиям GMP.

Плавная выгрузка.


Автоматическое скребковое устройство имеет функции регулировки скорости и шага, а скребок имеет многоструктурную конструкцию, в том числе двойную лопасть (износостойкая: твердосплавный наконечник, износостойкое покрытие и т. Д.).

Угол резания был улучшен, с меньшим сопротивлением царапанию, и для твердых материалов следует выбирать технику многослойного соскабливания.


Малая вибрация, низкий уровень шума и стабильная работа.

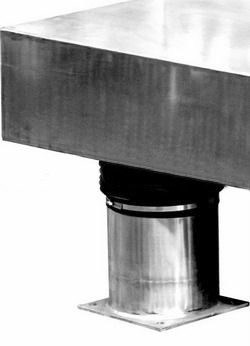

Используется технология амортизатора с жидкостным демпфированием, и он устанавливается без основания, что эффективно снижает вибрацию центрифуги и облегчает установку и обслуживание машины.

Конструкция рамы с квадратной коробкой.


Вес шасси увеличен, центр тяжести центрифуги опущен, а скорость вибрации снижена.

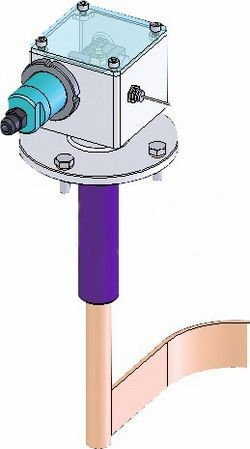

Устройство контроля слоя осадка и электромеханическое устройство определения уровня материала.


Предназначены для эффективного контроля количества подаваемого материала, предотвращения перегрузки центрифуги, предотвращения утечки материала и обеспечения автоматической работы процесса подачи.


Корзина.


Подвергается комплексной механической обработке и 100% дефектоскопии сварных швов, с высокой точностью обработки и большой площадью фильтрации, что способствует фильтрации ультратонких частиц.

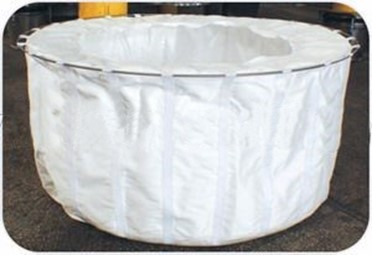

Быстрая замена фильтровального мешка.


Он разработан со съемной кромкой корзины, надежным самоблокирующимся модулем и фиксированным модулем высокотехнологичной фильтровальной ткани (натяжное устройство + конструкция для быстрой сборки), с помощью которого фильтровальную ткань можно быстро заменить.

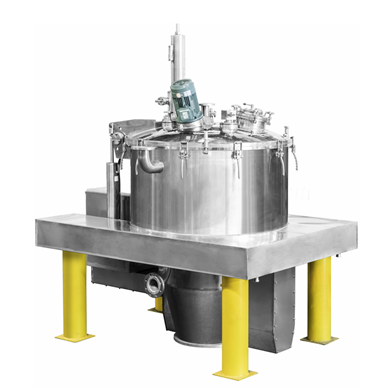

Полностью закрытая конструкция.


Материал полностью отделен от трансмиссии, что может защитить азотное наполнение внутри оборудования, эффективно предотвратить загрязнение материала и обеспечить безопасность персонала.


Равномерное распределение.

Распределитель Streamline может улучшить баланс распределения и уменьшить вибрацию распределения для материала с плохой текучестью.


Многократная защита и гарантия безопасности.

Он имеет множество защит, включая защиту от вибрации, защиту от перегрузки по току, защиту от температурного контроля, защиту положения скребка на месте, защиту хода скребка, защиту крышки, защиту от блокировки, защиту от блокировки скребка, защиту от азота и т.д.

Основная структура и технические параметры

Таблица 1. Основная структура

Модели Код
L W H1 H2 H3 H4 H5
PLD800 2050 1250 590 2000 2100 965 250
PLD1000 2200 1530 625 2210 2500 1185 370
PLD1250 2550 1800 620 2500 2950 1370 370
PLD1400 3000 2100 740 2720 3340 1575 400
PLD1600 3200 2400 800 3000 3700 1750 425
PLD1670 3250 2400 800 3000 3780 1750 425
PLD1800 3500 2500 880 3300 4400 2100 425



Таблица 2. Технические параметры

Параметр Модели
PLD800 PLD1000 PLD12500 PLD1400 PLD1600 PLD16700 PLD1800
Диаметр корзины (мм) 800 1000 1250 1400 1600 1670 1800
Полезная высота корзины (мм) 460 570 700 800 900 920 1100
Объем корзины (л) 100 190 400 600 800/750 900 1250
Мощность загрузки (кг) 130 230 500 700 1000 1125 1500
Мощность двигателя (кВт) 7.5/11 15 22 30/37 37/55 45 55
Максимальная скорость (об/мин) 1200/1500 1100/1200 1000/1200 950/1150 850/1050 850 800
Максимальный коэффициент разделения 645/1007 678/805 700/1007 700/1036 647/987 675 645
Вес платформы (кг) 2000 3500 5000 9000 12000 12500 17000
Вес квадратной коробки (кг) 2000 4000 6000 9000 12000 12500 17000



Основное применение и выбор конфигурации центрифуги

В основном используется для разделения твердой и жидкой суспензии различных видов твердых частиц и волокнистых материалов, особенно токсичных, легковоспламеняющихся и взрывчатых материалов, а также материалов с высокой вязкостью и мелким размером частиц. Например, медицинские продукты, такие как антибиотики, витамины и промежуточные медицинские продукты, продукты питания, такие как соль, глутамат натрия, пищевые добавки, крахмал, сахар и химические приправы, химические материалы, такие как сульфат аммония, гипс, мирабилит, сульфат меди, хлорид калия, бура, краситель, пигмент, смола и пестициды, а также материалы, относящиеся к отраслям, связанным с новой энергией - тройным прекурсором лития, добычей полезных ископаемых, металлургией и охраной окружающей среды.

Таблица 3. Параметры моделей

  Модели
Конфигурация PLD PQLD LGZ LQGZ PGZ PAUT
Полностью поворачиваемая крышка   +   +
Общая оборотная крышка +   +   +
Плоское покрытие (обложка) +   +   + +
Платформа + + + + +
Квадратная коробка (структура рамы) +   +   + +
Изоляционная конструкция +   +
Боковая проницаемость +       + +
Способ питания Наклонное и центральное Наклонное и центральное Наклонное и центральное Наклонное и центральное Наклонное и центральное Боковая подача
Способ разгрузки Скребок + выгрузка мешка, слоистый скребок Скребок + выгрузка мешка, слоистый скребок Скребок + выгрузка мешка, слоистый скребок Выгрузка скребком, слоистый скребок Выгрузка скребком, слоистый скребок Выгрузка скребком, слоистый скребок
Способ очистки Безразборная очистка, распылительные форсунки, моющие головки-распылители, распылительные трубки, распределительные пластины, пульсирующая промывка
Система контроля Программируемый логический контроллер, человеко-машинный интерфейс, частотный преобразователь, удельный расход топлива и система торможения с обратной связью по энергии
Двигатель Общий мотор, энергосберегающий мотор, двигатель с преобразователем частоты, взрывозащищенный мотор, электрическое плато
Безопасность Взрывозащитное устройство, контроль утечки азота, система определения уровня кислорода, защита от вибрации, защита от перепадов температур, электромеханическая блокировка, определение скорости, защита от перегрузки, определение уровня вещества, устройство защиты от открывания крышки, антистатик
Процесс фильтрации
  1. Объем корзины (максимальная загрузка)
  2. Скорость вращения корзины (максимальный коэффициент разделения) может быть спроектирована в соответствии с техническими требованиями заказчика
