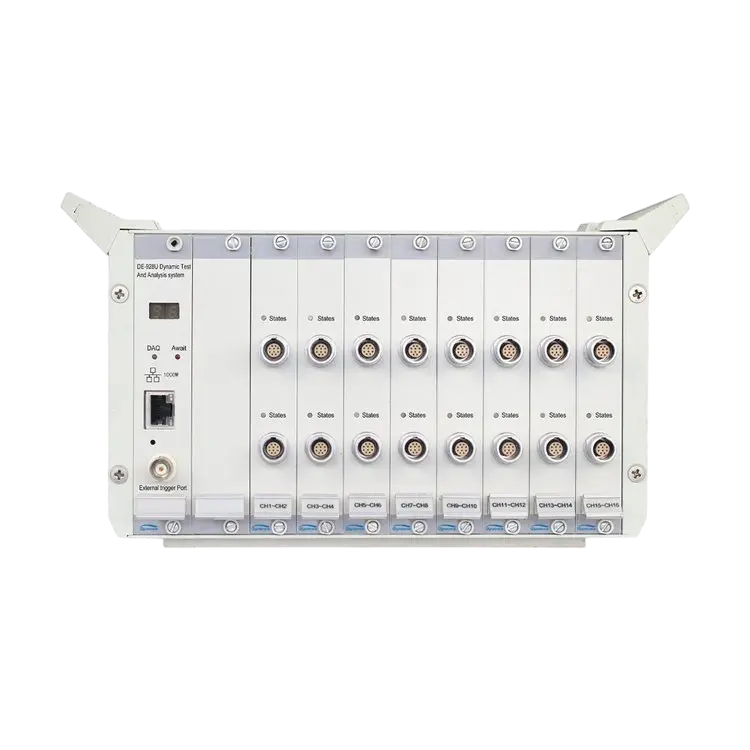

Анализатор динамических сигналов DynaTronic DE-928U (16 каналов)
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Система тестирования и анализа динамических сигналов DE-928U производства компании DynaTronic предназначена для точного измерения различных физических величин, таких как: напряжение, деформация, сила, давление, перемещение, скорость, ускорение, температура. Система обладает возможностью синхронного получения информации более чем с 1000 каналов через Gigabit Ethernet.
Особенности
- АЦП последовательного приближения (SAR ADC) с 18-битным разрешением на каждый канал, частота сбора данных до 1 МГц
- Номер реестровой записи в ФГИС АРШИН 78819-20
- Прямой доступ к памяти (DMA) для передачи данных в реальном времени гарантирует высокоскоростную и стабильную передачу без потерь
- Встроенная мостовая схема с компенсацией и возбуждением
- Встроенный источник питания 24В/4мА для питания IEPE-датчиков (акселерометры, микрофоны)
- Конструкция включает встроенные фильтр низких частот и фильтр для устранения эффекта наложения спектров
- Поддержка идентификации оборудования (EID) и индикации состояния сигнала
- Возможность оперативной калибровки каналов напряжения/деформации для быстрого определения текущего состояния
Программное обеспечение
Программное обеспечение DE-BPS BasicPlatform предназначено для работы под управлением операционных систем Windows XP/7/8/10 и предоставляет комплексный набор инструментов для управления, анализа и обработки данных.
Основные функции: конфигурация параметров, управление функциями, анализ данных, просмотр данных, масштабирование кривых, управление данными, генерация отчетов, непрерывная запись — поддержка длительного мониторинга без потери данных.
Дополнительные характеристики
|
Входная емкость, Пф |
100 |
|---|---|
|
Максимальная стабильность за 24ч, % |
0.01 |
|
Максимальный дрейф нуля за 24 ч, мкε |
1 |
|
Сопротивление резисторов для компенсации моста (трехпроводная четвертьмостовая схема), Ом |
120/350 |
|
Минимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом |
50 |
|
Максимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом |
10000 |
|
Напряжение моста (DC), В (±0.1%) |
2, 5, 10, 24 |
|
Максимальный ток питания, мА |
50 |
|
Частота среза фильтра низких частот (-3дБ ±1дБ), Гц |
100, 300, 1000, 3000, 10000, 30000, 100000, PASS |
|
Максимальная плоскость фильтра низких частот (в полосе до 2/3 частоты среза), дБ |
0.1 |
|
Затухание в полосе задерживания фильтра низких частот, дБ/окт |
-24 |
|
Нижняя граница частотного отклика, кГц |
DC |
|
Напряжение переменного тока, В |
100 – 240 |
|
Частота тока, Гц |
50 – 60 |
|
Рабочая влажность при 40 °С, %RH |
20 … 90 |
|
Температура хранения, °С |
-40 … 60 |
|
Частота при испытаниях на виброустойчивость, Гц |
5 – 55 – 5 |
|
Максимальная развертка, окт/мин |
1 |
|
Длительность удержания резонанса, мин |
10 |
|
Направление вибрации при испытаниях |
X, Y, Z |
|
Частота среза фильтра для устранения эффекта наложения спектров (от частоты дискретизации) |
1/2.56 |
|
Затухание в полосе задерживания фильтра для устранения эффекта наложения спектров, дБ/октава |
-120 |
|
Максимальное синфазное напряжение (абсолютное значение) (DC - 60 Гц), В |
10 |
|
Максимальная погрешность индикации информации, %±3 мкε |
0.1 |
|
Автобалансировка измерения деформации, мкε |
±20000 |
|
Максимальная неравномерность амплитудно-частотных характеристик (в пределах анализируемого частотного диапазона), дБ |
0.1 |
Модули и аксессуары
|
Плата DE-928U |
|
|---|---|
|
Количество входных каналов/плат |
1 |
|
Входное соединение |
GND, Dif-DC, Sin-DC, AC, Dif-IEPE, Sin-IEPE, трехпроводный 1/4 моста, 1/2 моста, полный мост |
|
Диапазон входного напряжения, В |
±0,005 … ±10,0 |
|
Диапазон измерения деформации, мкε |
±1000 … ±100000 |
|
Аналого-цифровой преобразователь (АЦП) |
Двойной 18-битный |
|
Частота дискретизации, МГц |
до 1 |
|
Амплитудно-частотная характеристика |
DC-300 кГц |
|
Коэффициент ослабления синфазного сигнала, дБ |
до 100 |
|
Базовый модуль (шасси) DE-92U (полустоечный 3U 19") |
|
|---|---|
|
Количество слотов для плат |
8 |
|
Комплектация |
СPU на базе SOC, модуль передачи данных Ethernet, плата управления |
|
Интерфейс связи |
Гигабитный порт Ethernet |
|
Электропитание |
100 … 240 В, AC\12 В DC |
|
Базовый модуль (шасси) 19" DE-93U |
|
|---|---|
|
Количество слотов для плат |
16 |
|
Комплектация |
СPU на базе SOC, модуль передачи данных Ethernet, плата управления |
|
Интерфейс связи |
Гигабитный порт Ethernet |
|
Электропитание |
100 … 240 В, AC\12 В DC |
|
Преобразователь заряда DT5857-8 |
|
|---|---|
|
Количество входных каналов |
1 |
|
Максимальный входной заряд, пКл |
105 |
|
Сопротивление на входе, Ом |
>10¹¹ |
|
Чувствительность усилителя на выходе, мВ/пКл |
0.1 и 10 |
|
Погрешность отображения, % |
<1 |
|
Уровень шума, пКл |
<10×10-3 |
|
Максимальный частотный диапазон |
0.3 … 300000 (+0.5дБ … -3дБ) |
|
Искажение (на частотах <30 кГц), % |
<0.5 |
|
Квадратично-интегрирующий преобразователь заряда DT5855-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Максимальный входной заряд, пКл |
105 |
|
Сопротивление на входе, Ом |
>10¹¹ |
|
Чувствительность усилителя на выходе, мВ/пКл |
0.1 и 10 |
|
Погрешность отображения, % |
<1 |
|
Уровень шума, пКл |
<10×10-3 |
|
Максимальный частотный диапазон |
0.3 … 300000 (+0.5дБ … -3дБ) |
|
Искажение (на частотах <30 кГц), % |
<0.5 |
|
Типы интегрирования |
Без интегрирования |
|
Частотный диапазон (первичное интегрирование), Гц |
10 … 10000/1 … 1000 |
|
Частотный диапазон (вторичное интегрирование), Гц |
10 … 1000/1 … 100 |
|
Погрешность интегрирования (первичное интегрирование), % |
<3 |
|
Квадратично-интегрирующий преобразователь для IEPE-датчиков DT5856-8 (опционально) |
|
|---|---|
|
Встроенная схема смещения, В/мА |
24/4 |
|
Полоса пропускания усилителя, Гц |
0.3 … 100000 (+0.5дБ … -3дБ) |
|
Коэффициент искажения (на частотах <30 кГц), % |
<0.5 |
|
Типы интегрирования |
Без интегрирования |
|
Частотный диапазон (первичное интегрирование), Гц |
10 … 10000/1 … 1000 |
|
Частотный диапазон (вторичное интегрирование), Гц |
10 … 1000/1 … 100 |
|
Погрешность интегрирования (первичное интегрирование), % |
<3 |
|
Погрешность интегрирования (вторичное интегрирование), % |
<5 |
|
Габаритные размеры (ДхШхВ), мм |
50х35х110 |
|
Преобразователь токовой петли DT3811-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
2-х и 3-х проводные датчики 4 … 20 мА |
|
Питание датчиков |
24В, DC |
|
Габаритные размеры (ДхШхВ), мм |
30х20х80 |
|
Усилитель-нормализатор для термисторов DT3814-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
Pt10, Pt100, Pt1000 |
|
Диапазон измеряемых температур, ℃ |
-200 … 850 |
|
Точность измерений, % |
0.5 ±0.5℃ |
|
Напряжение на входе |
1 мА ± 2 мкА |
|
Габаритные размеры (ДхШхВ), мм |
30х20х80 |
|
Модуль тахометра/счетчика TC-01 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Диапазон частоты вращения, об/мин |
30...600 000 |
|
Точность вращения, % |
<0,05 ±1 об/мин |
|
Минимальная длительность импульса, мкс |
≥10 |
|
PPR, импульс/оборот |
1 … 4096 |
|
Соотношение осей |
0.01 … 100 |
|
Режим работы счетчика |
прямой/обратный ход, накопительный подсчёт импульсов, подсчёт импульсов за единицу времени |
|
Сброс счетчика |
ручной/автоматический |
|
Диапазон счёта импульсов, имп/с |
0 … 100 000 |
|
Электропитание |
5 В, DC/50 мА |
|
Выходная карта генератора сигналов DT5944 (опционально) |
|
|---|---|
|
Количество входных каналов |
2 |
|
Диапазон напряжений (пиковое), В |
±10 |
|
Электропитание, мА |
5 |
|
Частота, Гц |
0,1 … 20000 |
|
Разрешение аналого-цифрового преобразователя (АЦП), бит |
24 |
|
Точность (в диапазоне до 2 кГц), % |
±1 |
|
Типы сигналов |
синусоидальный сигнал с постоянной частотой развертка синусоидальная волна постоянной частоты квадратная волна случайная волна всплеск случайной волны |
- Производитель
- DynaTronic
- Интерфейс
- Гигабитный порт Ethernet
- Тип датчиков
- датчик Холла (биполярный)
- Масса, кг
- 14
- Минимальная рабочая температура, °C
- -10
- Максимальная рабочая температура, °C
- 50
- Мощность, Вт
- 100
- Минимальное сопротивление на входе, МОм
- 30
- Максимальное сопротивление на входе, МОм
- 30
- Максимальный уровень шума, мкВ
- 3
- Конфигурация моста
- Трехпроводная четвертьмостовая схема
- Количество входных каналов на плату
- 2
- Количество слотов для плат
- 16
- Входное соединение
- IEPE
- Фазовая точность, град
- Зависит от частоты дискретизации и количества линий БПФ
- Пределы напряжений на входе (абсолютное значение), В
- 10
- Верхний предел динамического диапазона, дБ
- 100
- Максимальная погрешность индикации, %
- 0.05
- Максимальная нелинейность, %FS
- 0.01
- Мин. подавление синфазного сигнала, дБ
- 100
- Пределы измеряемой деформации (абсолютное значение), мкε
- 100000
- Последовательно-приближающий аналого-цифровой преобразователь (SAR АЦП), бит
- 18
- Верхняя граница частотного отклика, кГц
- 300
- Минимальный частотный отклик, Дб
- 0.5
- Максимальный частотный отклик, Дб
- -3
- Макс. частота непрерывной дискретизации, МГц
- 256
- Макс. частота переходной дискретизации, МГц
- 256
- Макс. частота дискретизации (все каналы), кГц/канал
- 1
- Амплитуда вибрационного воздействия, мм
- 0.19
- Длина, мм
- 482
- Ширина, мм
- 133
- Высота, мм
- 338
