Спиральные вакуумные насосы
На этой странице вы можете выбрать спиральные вакуумные насосы — а мы оперативно поможем подобрать подходящую модель и найдем индивидуальное решение для вашей задачи.
- Основы вакуумной техники
- Спиральные насосы вакуумные: принцип работы, спиральные форвакуумные насосы
- Как модернизировать вакуумную систему напылительной установки?
- Разработали испытательный стенд для электровакуумных излучателей для объектов «Росатома»
- Поставили новую термовакуумную установку EV-SSTCR-1,0-1600
- Поставили высоковакуумный откачной пост в один из институтов РАН

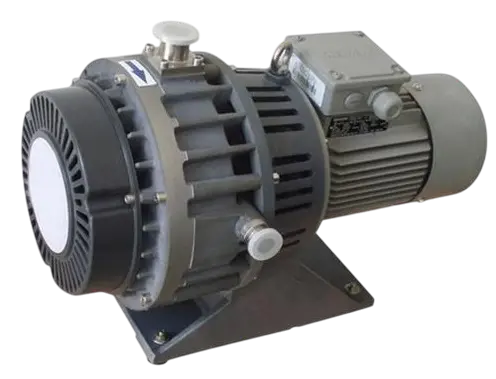

ЭРСТВАК предлагает оборудование серии ESVP для чистой сухой откачки в лабораторных, медицинских и технологических установках.
В каталоге можно подобрать спиральный вакуумный насос с учётом конструкции, производительности и условий эксплуатации.
ESVP – сухие спиральные насосы без масла и воды в рабочей камере. Орбитальная спираль последовательно сжимает газ; серия применяется в лабораторных, медицинских и технологических установках и допускает работу с паровой нагрузкой.
Фильтры
ЭРСТВАК предлагает оборудование серии ESVP для чистой сухой откачки в лабораторных, медицинских и технологических установках.
В каталоге можно подобрать спиральный вакуумный насос с учётом конструкции, производительности и условий эксплуатации.
ESVP – сухие спиральные насосы без масла и воды в рабочей камере. Орбитальная спираль последовательно сжимает газ; серия применяется в лабораторных, медицинских и технологических установках и допускает работу с паровой нагрузкой.
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 31.3
- Предельное остаточное давление, мбар (абс.): 0.01
- Мощность, кВт: 0.75
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 7.2
- Предельное остаточное давление, мбар (абс.): 0.06
- Мощность, кВт: 0.55
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 15.5
- Предельное остаточное давление, мбар (абс.): 0.026
- Мощность, кВт: 0.55
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 4
- Предельное остаточное давление, мбар (абс.): 0.08
- Мощность, кВт: 0.25
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 31.3
- Предельное остаточное давление, мбар (абс.): 0.01
- Мощность, кВт: 0.75
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 15.5
- Предельное остаточное давление, мбар (абс.): 0.026
- Мощность, кВт: 0.55
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 7.2
- Предельное остаточное давление, мбар (абс.): 0.06
- Мощность, кВт: 7.2
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 59.8
- Предельное остаточное давление, мбар (абс.): 0.01
- Мощность, кВт: 1.5
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 43.2
- Предельное остаточное давление, мбар (абс.): 0.01
- Мощность, кВт: 0.75
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 43.2
- Предельное остаточное давление, мбар (абс.): 0.01
- Мощность, кВт: 0.75
- Тип: Спиральные
- Уровень вакуума: Низкий
- Тип смазки: Безмасляный (сухой)
- Скорость откачки, м³/ч: 3
- Предельное остаточное давление, мбар (абс.): 0.15
- Мощность, кВт: 0.25
Спиральные вакуумные насосы применяются для создания вакуума в промышленных, технологических и лабораторных установках. Откачка газа в них осуществляется за счет взаимодействия двух спиралей — неподвижной и подвижной. Спиральные насосы работают без масла в рабочей камере и подходят для процессов, где требуется чистая безмасляная откачка. Купить спиральные вакуумные насосы можно с доставкой по всей России.
Навигация по статье
Принцип работы спирального вакуумного насоса
Основными рабочими элементами спирального вакуумного насоса являются две спирали — неподвижная и подвижная. Они смещены относительно друг друга на 180°. При движении подвижной спирали между рабочими поверхностями образуются полости, объем которых постоянно изменяется.
Газ захватывается со стороны всасывания, после чего перемещается между спиралями, постепенно сжимается и выводится через нагнетательное отверстие. Такой принцип относится к объемному и обеспечивает циклическое всасывание, сжатие и нагнетание газа.
Благодаря геометрии спиралей процесс откачки происходит плавно, с низким уровнем пульсаций. Потери производительности определяются в том числе зазорами между рабочими элементами и качеством герметизации насоса.
Устройство спирального вакуумного насоса
Конструкция спирального вакуумного насоса включает корпус, неподвижную и подвижную спирали, двигатель, приводной вал, противовес, противоповоротный механизм и систему уплотнений.
Неподвижная спираль закреплена в корпусе и содержит нагнетательное отверстие. Подвижная спираль приводится в движение электродвигателем через вал, а противовес используется для ее уравновешивания. Противоповоротный элемент ограничивает нежелательное вращение подвижной части.
Система уплотнений уменьшает перетечки между рабочими полостями и изолирует откачиваемую среду от смазочных материалов приводного механизма.
Основные элементы конструкции:
- Корпус — объединяет основные узлы насоса и воспринимает нагрузки, возникающие при работе;
- Подвижная спираль — совершает движение относительно неподвижной спирали и обеспечивает изменение объема рабочих полостей;
- Неподвижная спираль — закреплена в корпусе и образует совместно с подвижной спиралью рабочие полости;
- Противовес — уравновешивает подвижную спираль;
- Противоповоротный элемент — ограничивает вращение подвижной спирали;
- Двигатель — создает механическое движение привода;
- Вал — передает вращающий момент от двигателя к рабочему механизму;
- Система уплотнений — уменьшает перетечки и предотвращает попадание масляных паров из приводных узлов в откачиваемую среду.
Как выбрать спиральный вакуумный насос
Основными параметрами при подборе спирального вакуумного насоса являются производительность, предельное остаточное давление и мощность привода. Требуемые значения определяются параметрами технологического процесса и вакуумной системы.
При выборе также учитывают габариты и массу оборудования, условия установки и дополнительные функции. Для процессов, чувствительных к загрязнению, важным фактором является сухой принцип работы без масла в рабочей камере.
