Винтовые вакуумные насосы

Винтовые вакуумные насосы — это насосы объемного принципа действия, в которых откачка газа осуществляется парой синхронно вращающихся винтовых роторов. Газ захватывается со стороны всасывания, перемещается вдоль рабочей камеры и вытесняется через нагнетательный патрубок. В зависимости от конструкции винтовые насосы могут быть маслозаполненными или сухими безмасляными. Купить винтовые вакуумные насосы можно с доставкой по всей России.

Навигация по статье

Принцип работы винтовых вакуумных насосов

Винтовые вакуумные насосы относятся к оборудованию объемного принципа действия. Основным рабочим элементом является пара профилированных винтовых роторов, синхронно вращающихся внутри корпуса. Между поверхностями роторов и стенками рабочей камеры образуются замкнутые объемы, в которых перемещается откачиваемый газ.

При вращении роторов газ поступает через всасывающий патрубок и захватывается рабочими полостями. По мере вращения винтов он перемещается от стороны всасывания к стороне нагнетания, после чего выводится из насоса. В конструкциях с внутренним сжатием объем рабочей полости уменьшается по направлению к выходу, за счет чего давление газа повышается до его удаления через нагнетательный патрубок.

Синхронное вращение винтовых роторов обеспечивает непрерывное перемещение газа и относительно равномерную откачку. Производительность насоса и достигаемое давление зависят от геометрии винтового блока, частоты вращения роторов, внутренних зазоров и других конструктивных параметров.

Конкретная конструкция рабочего блока зависит от типа винтового насоса. В маслозаполненных моделях масло поступает непосредственно в область сжатия и участвует в герметизации, смазке и охлаждении. В сухих насосах рабочая камера изолирована от смазочных материалов, а между вращающимися элементами сохраняются технологические зазоры.

Представленные бренды

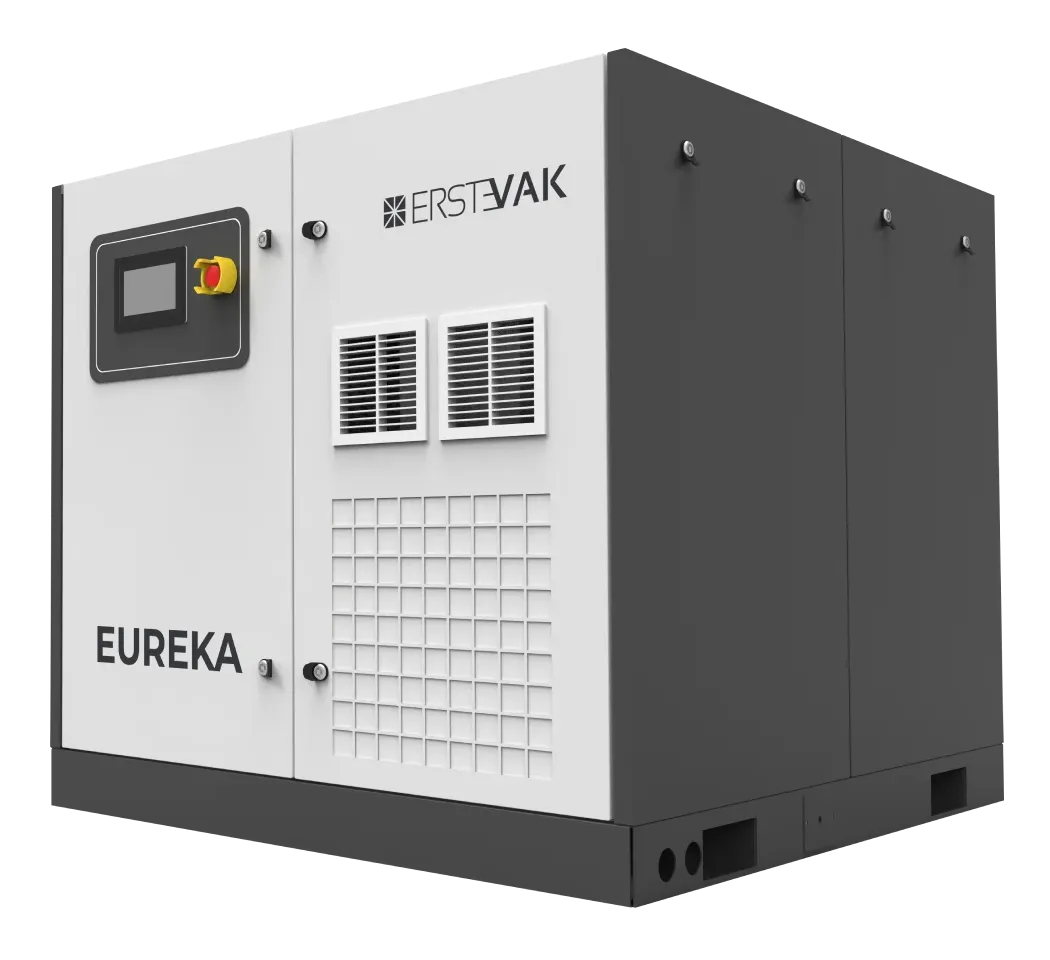

Винтовые вакуумные насосы ERSTVAK

Винтовые вакуумные насосы ERSTVAK представлены маслозаполненными и сухими моделями. Масляная технология реализована в серии EUREKA, а для сухой безмасляной откачки представлены серии TECLA, VSP и EDP. Различия в конструкции и рабочих характеристиках позволяют подбирать оборудование под требования конкретной вакуумной системы.

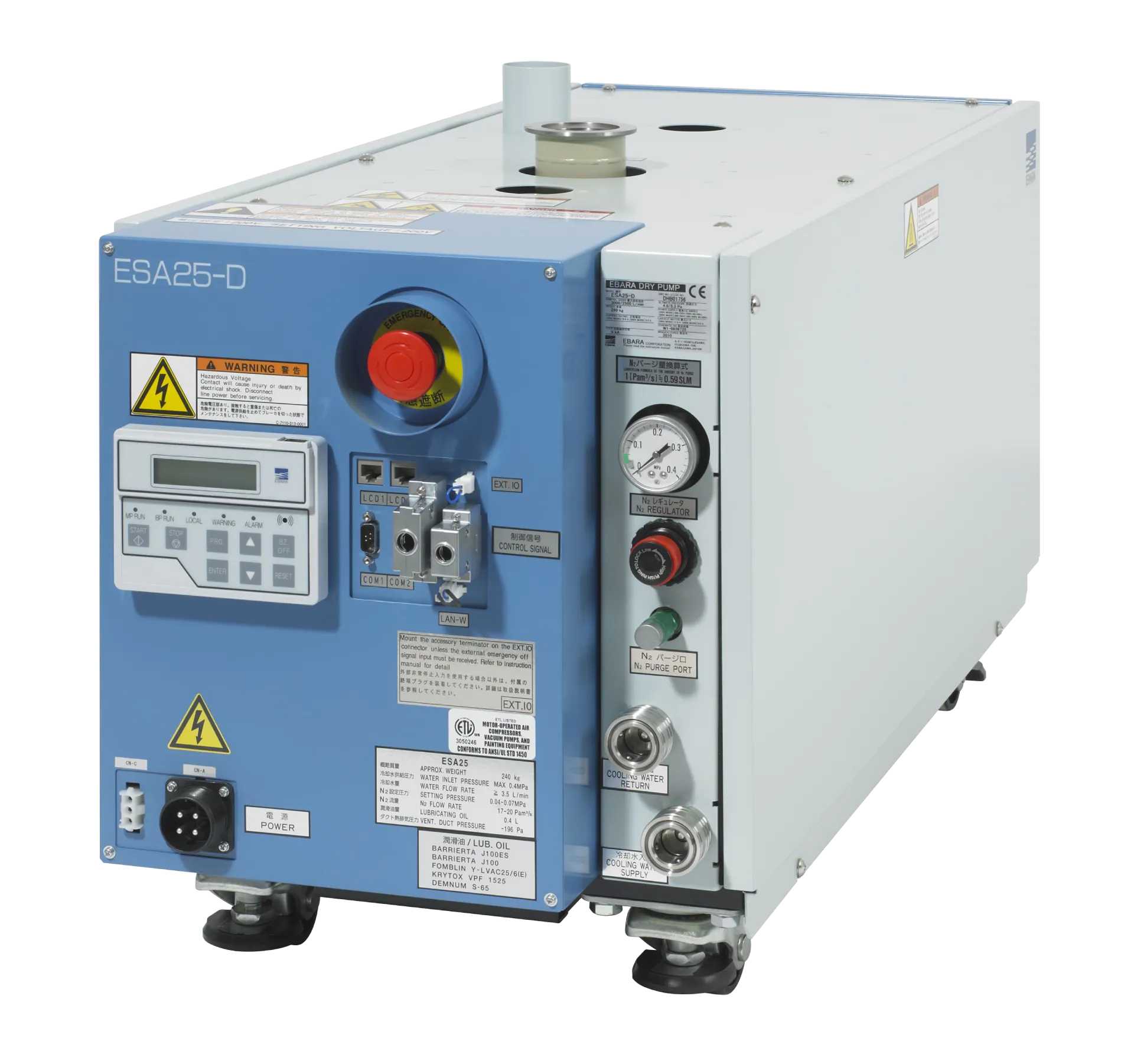

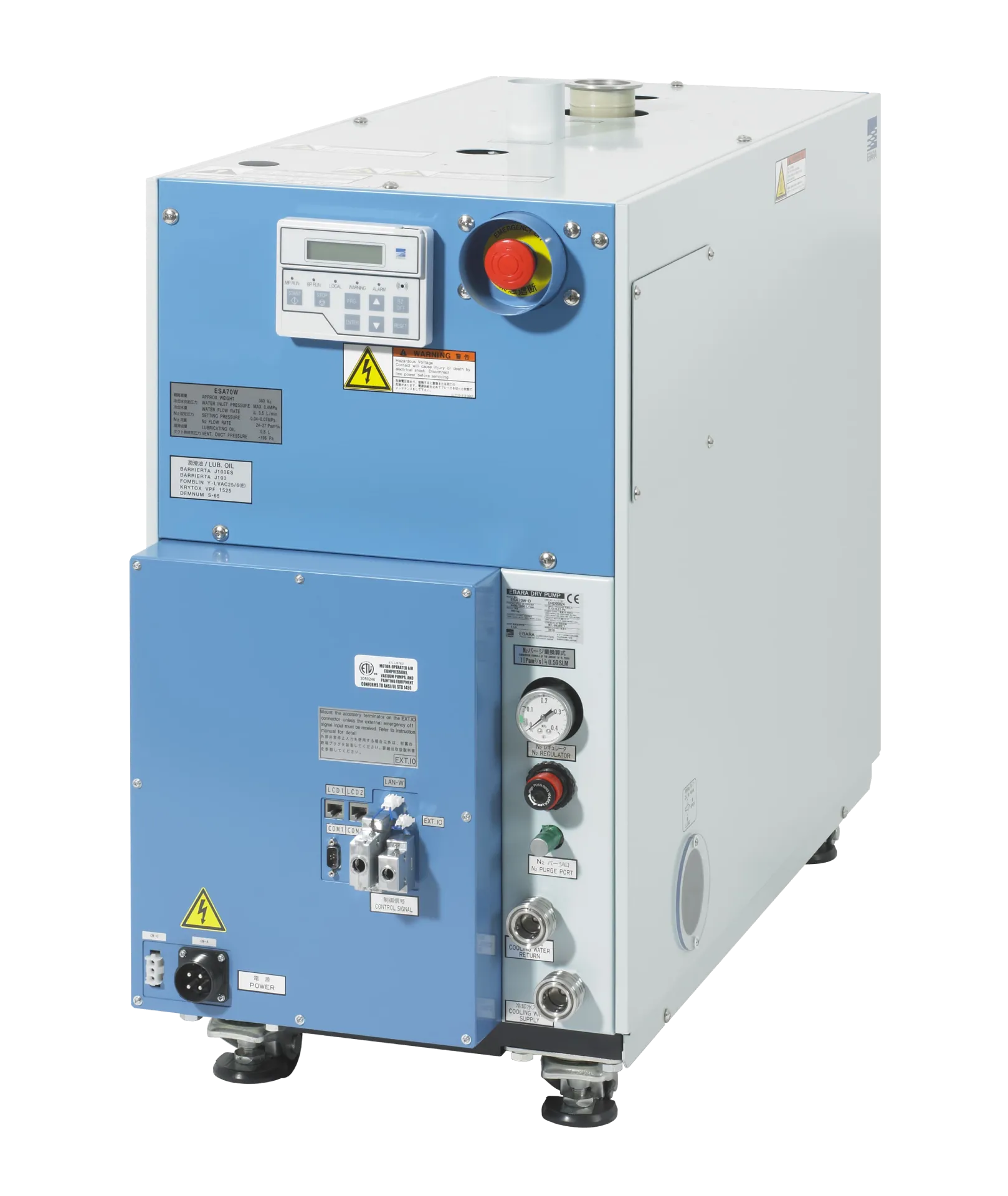

Винтовые вакуумные насосы EBARA

Вакуумные насосы EBARA представлены сухими сериями ESA, ESR, EST, EV-M, EV-PA и EV-S. В зависимости от серии оборудование рассчитано на чистые процессы, высокую газовую нагрузку, работу с легкими и агрессивными газами и другие технологические задачи.

Масляные и безмасляные винтовые вакуумные насосы

Одно из основных различий между винтовыми вакуумными насосами заключается в организации рабочего процесса внутри блока сжатия. По этому признаку оборудование разделяется на маслозаполненные и сухие безмасляные насосы.

Как выбрать винтовой вакуумный насос

Подбор винтового вакуумного насоса начинается с определения требуемого рабочего давления, скорости откачки и условий технологического процесса. При этом важно учитывать не только максимальную паспортную производительность оборудования, но и его характеристики непосредственно в рабочей точке вакуумной системы.

Основные критерии выбора:

• Тип насоса — необходимо определить, допустимо ли использование маслозаполненного оборудования или технологический процесс требует сухой безмасляной откачки;
• Скорость откачки — выбирается с учетом объема вакуумируемой системы, поступающего газового потока и необходимого времени достижения рабочего давления;
• Рабочее давление — следует учитывать производительность насоса при давлении, которое требуется поддерживать непосредственно во время технологического процесса;
• Предельное остаточное давление — должно обеспечивать необходимую глубину вакуума с учетом рабочего диапазона выбранной модели;
• Газовая нагрузка — при интенсивном поступлении газа насос должен сохранять необходимую производительность в требуемом диапазоне давлений;
• Состав откачиваемой среды — необходимо учитывать наличие водяного пара, конденсируемых веществ, твердых загрязнений, легких, токсичных и химически агрессивных газов;
• Химическая совместимость — для агрессивных сред учитывают материалы проточной части, защитные покрытия, уплотнения и специальные исполнения конкретной серии;
• Требования к чистоте — если контакт технологической среды с маслом недопустим, необходимо использовать сухой винтовой насос;
• Характер нагрузки — при переменной потребности в вакууме учитывают возможность регулирования производительности и частоты вращения двигателя;
• Система охлаждения — способ отвода тепла выбирается с учетом конструкции конкретной модели, режима работы и доступных инженерных коммуникаций;
• Режим эксплуатации — при продолжительной или круглосуточной работе необходимо учитывать допустимый режим работы и требования к техническому обслуживанию;
• Автоматизация — для производственных установок могут быть важны контроль рабочих параметров, автоматическое регулирование и возможность интеграции насоса в систему управления.

Окончательный выбор винтового вакуумного насоса следует выполнять по откачной характеристике конкретной модели. Насосы с близкой номинальной скоростью откачки могут иметь разные характеристики при требуемом рабочем давлении, поэтому модель необходимо сопоставлять с рабочей точкой, газовой нагрузкой и составом откачиваемой среды.
