Когтевые вакуумные насосы

Когтевые вакуумные насосы — это сухие насосы объемного типа, в которых откачка и сжатие газа происходят за счет бесконтактного вращения двух профилированных роторов. Отсутствие масла в рабочей камере позволяет использовать когтевые насосы в процессах, где требуется чистый вакуум без загрязнения перекачиваемой среды смазочными материалами. Когтевая технология отличается высокой энергоэффективностью, небольшим объемом технического обслуживания и возможностью непрерывной промышленной эксплуатации. Купить когтевые вакуумные насосы можно с доставкой по всей России.

Навигация по статье

Принцип работы когтевых насосов

Вакуумные насосы и компрессоры когтевого типа относятся к машинам объемного принципа действия.

В камере сжатия два синхронно вращающихся S-образных ротора 1 и 2 образуют изолированные друг от друга ячейки, в которых газ сжимается и перемещается со стороны всасывания на сторону нагнетания.

Специальная геометрия профиля позволяет сжимать газ с минимальными потерями и не даже требует установки клапанов.

Профили роторов спроектированы таким образом, чтобы зазоры между ними, а также стенками рабочей камеры были минимальными в любом положении.

Это решение позволяет производить сжатие без использования смазочных материалов и исключить механический износ рабочих элементов.

Принцип внутреннего сжатия с минимальными механическими потерями энергии обеспечивает наибольший КПД среди безмасляных насосов для промышленного применения.

Представленные бренды

ERSTVAK

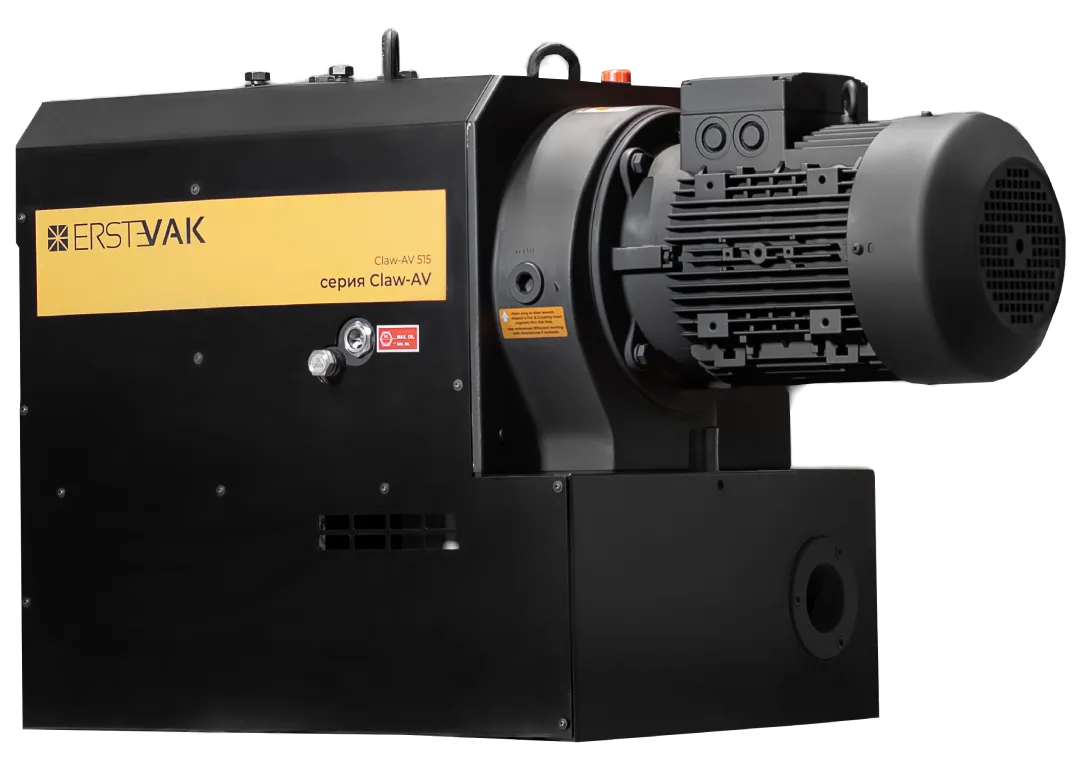

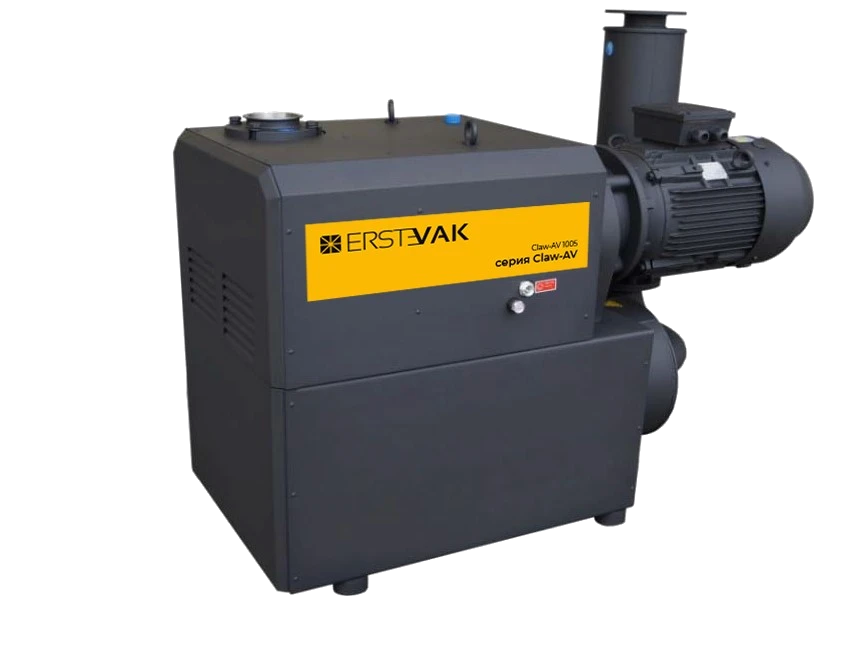

Когтевые вакуумные насосы ERSTVAK представлены сухими промышленными моделями с бесконтактным блоком сжатия. В зависимости от серии и исполнения оборудование может использоваться для стандартных вакуумных процессов, а также для работы со средами с повышенной влажностью или присутствием агрессивных компонентов.

DVP

Когтевое оборудование DVP использует два синхронно вращающихся профилированных ротора, работающих без контакта и смазки в камере сжатия. Такая конструкция обеспечивает сухой принцип работы, снижает износ рабочих элементов и сокращает объем регулярного технического обслуживания.

Как выбрать когтевой вакуумный насос

При подборе когтевого вакуумного насоса необходимо учитывать не только максимальную скорость откачки и предельное остаточное давление, но и фактическую рабочую точку, состав откачиваемого газа, режим эксплуатации и требования технологического процесса. Производительность насоса должна оцениваться при том давлении, при котором оборудование будет работать большую часть времени.

Основные критерии выбора:

• Скорость откачки — выбирается с учетом объема вакуумной системы, поступающего газового потока и требуемого времени достижения рабочего давления;
• Рабочее давление — необходимо определить давление, которое требуется поддерживать непосредственно во время технологического процесса, и проверить производительность насоса в этой рабочей точке;
• Предельное остаточное давление — должно быть ниже требуемого рабочего давления с достаточным запасом, однако само по себе не определяет производительность насоса в процессе эксплуатации;
• Состав откачиваемой среды — необходимо учитывать наличие водяного пара, конденсируемых компонентов, пыли, технологических загрязнений и химически активных веществ;
• Химическая совместимость — при откачке влажных или агрессивных газов выбирают специальное исполнение с подходящими материалами и защитным покрытием роторов и проточной части;
• Температура газа — температура и тепловая нагрузка влияют на условия работы блока сжатия и требования к системе охлаждения;
• Система охлаждения — стандартного воздушного охлаждения достаточно для большинства применений, однако при повышенной тепловой нагрузке или необходимости работы при большем перепаде давления может потребоваться водяное охлаждение;
• Режим работы — для непрерывной эксплуатации насос должен обеспечивать требуемую производительность и давление без выхода за допустимый рабочий диапазон;
• Частотное регулирование — при переменной потребности в вакууме частотный преобразователь позволяет изменять скорость откачки в соответствии с текущей нагрузкой и снижать энергопотребление;
• Требования к чистоте процесса — когтевые насосы особенно актуальны для процессов, в которых необходимо исключить контакт откачиваемой среды с маслом в рабочей камере;
• Уровень шума и место установки — при размещении непосредственно рядом с технологическим оборудованием учитывают габариты насоса, уровень шума и требования к вентиляции;
• Централизованная или локальная система — при одновременной работе нескольких потребителей вместо отдельных насосов может быть целесообразна вакуумная станция из нескольких когтевых насосов с автоматическим регулированием производительности.

При выборе когтевого насоса особенно важно сопоставлять откачную характеристику конкретной модели с требуемой рабочей точкой. Два насоса с близкой максимальной скоростью откачки могут существенно различаться по производительности при необходимом рабочем давлении, поэтому подбор только по номинальной производительности или предельному вакууму недостаточен.
