Установки вакуумной инфузии
На этой странице вы можете выбрать установки вакуумной инфузии — а мы оперативно поможем подобрать подходящую модель и найдем индивидуальное решение для вашей задачи.
ЭРСТВАК предлагает установки вакуумной инфузии серии EVI для создания и поддержания вакуума в системах инфузии при изготовлении изделий из композитных материалов.
EVI – готовое решение на базе пластинчато-роторных вакуумных насосов RS. Простота в эксплуатации и обслуживании делает эти установки универсальным инструментом для производства изделий из композитных материалов.
Фильтры
ЭРСТВАК предлагает установки вакуумной инфузии серии EVI для создания и поддержания вакуума в системах инфузии при изготовлении изделий из композитных материалов.
EVI – готовое решение на базе пластинчато-роторных вакуумных насосов RS. Простота в эксплуатации и обслуживании делает эти установки универсальным инструментом для производства изделий из композитных материалов.
- Быстрота откачки, м³/ч: 20
- Предельное остаточное давление, мбар (абс.): 0.5
- Суммарная мощность, кВт: 0.75
- Быстрота откачки, м³/ч: 20
- Предельное остаточное давление, мбар (абс.): 0.5
- Суммарная мощность, кВт: 0.75
- Быстрота откачки, м³/ч: 28
- Предельное остаточное давление, мбар (абс.): 0.3
- Суммарная мощность, кВт: 1.1
- Быстрота откачки, м³/ч: 28
- Предельное остаточное давление, мбар (абс.): 0.3
- Суммарная мощность, кВт: 1.1
- Быстрота откачки, м³/ч: 40
- Предельное остаточное давление, мбар (абс.): 0.5
- Суммарная мощность, кВт: 1.5
- Быстрота откачки, м³/ч: 40
- Предельное остаточное давление, мбар (абс.): 0.5
- Суммарная мощность, кВт: 1.5
- Быстрота откачки, м³/ч: 56
- Предельное остаточное давление, мбар (абс.): 0.3
- Суммарная мощность, кВт: 2.2
- Быстрота откачки, м³/ч: 56
- Предельное остаточное давление, мбар (абс.): 0.3
- Суммарная мощность, кВт: 2.2
Об установках вакуумной инфузии
Суть метода вакуумной инфузии заключается в создании изделий из композитных материалов за счет пропитки матрицы из армирующего материала связующей смолой. Равномерная пропитка и протяжка смолы происходит за счет поддержания пониженного давления в полости матрицы изделия. В отличие от распространенного метода контактного формования, установка вакуумной инфузии, включающая специальную матрицу с сухим наполнителем, позволяет выпускать изделия с минимальным содержанием пористых включений и более высокой степенью армирования. Для некоторых потребителей важно и другое отличие данной методики. Она предполагает существенное снижение эмиссии вредных веществ.
Установки вакуумной инфузии ERSTVAK представляют собой мобильные, автоматизированные системы поддержания требуемого уровня давления с минимальным энергопотреблением.
Состав установки
Вакуумные насосы
Для обеспечения требуемого уровня вакуума применяются маслосмазываемые пластинчато-роторные насосы со скоростью откачки от 20 до 40 м3/час.
Ловушки
Для сбора излишков смолы перед вакуумным насосом устанавливается ловушка. Ловушка выполнена в виде вертикальной цилиндрической емкости со съемной крышкой. В крышке установлено смотровое окно из оргстекла, средства контроля давления и штуцеры для подключения средств откачки и напуска воздуха. Опционально ловушка может быть доукомплектована датчиком уровня, защищающим вакуумный насос от попадания смолы в рабочую камеру.
Система управления
Установки предназначены для поддержания требуемого уровня давления в системе в течение всего технологического цикла. Максимальная скорость откачки применяемых насосов требуется только при запуске для выхода установки на рабочее давление, далее насосам необходимо включаться только периодически для поддержания установленного давления.
За обеспечения наиболее эффективного режима работы отвечает система управления. Она поддерживает установленное давление в системе и запускает насосы только в том случае, когда давление по каким-то причинам выросло выше установленного значения. Мы предлагаем как простейшие средства контроля давления на базе электроконтактного вакуумметра, так и интеллектуальные решения на базе программируемого логического контроллера.
Опорная рама

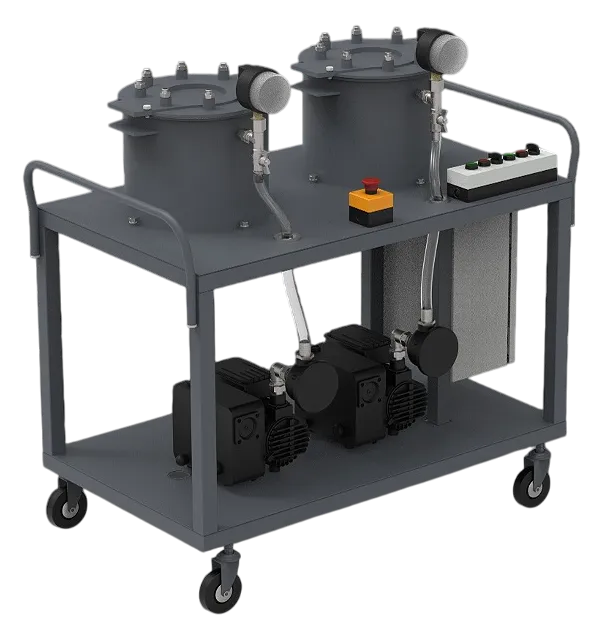

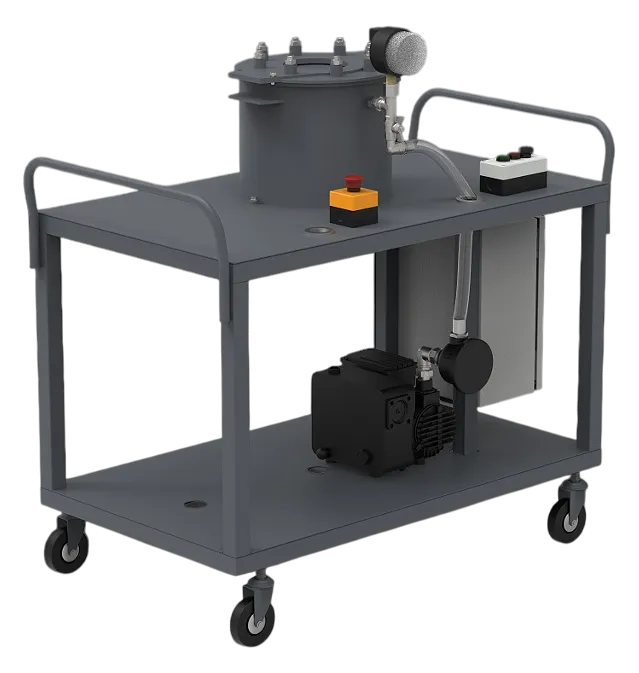

Насосы, ловушки вместе с обвязкой и система управления устанавливаются на компактной опорной раме для удобного размещения установки. На одной раме может быть установлено до 3-х комплектов. Также существуют версии мобильных установок на тележках, что позволяет оперативно переместить установку и подключить её на минимальном удалении от точки вакуумной откачки.
