Подвижные шестикоординатные платформы (6-DOF)

О подвижных шестикоординатных платформах (6-DOF)

С помощью подвижной шестикоординатной платформы (6-DOF) CAERI TEST можно проводить испытания на воздействие вибрации с целью оценки устойчивости автомобильных компонентов по отношению к внешним механическим факторам динамического характера, таким как удары, нежелательный шум, долговечность аккумуляторной батареи, рабочее положение и прочее.

Система состоит из высокодинамичного гидравлического сервопривода, статической и динамической платформы, шаровых опор, гидравлической насосной станции и сервоконтроллера. Использование высокоточных гидравлических сервоприводов обеспечивает моделирование реальных нагрузочных условий на ключевые компоненты испытуемых объектов.

Подвижная шестикоординатная платформа (6-DOF) может моделировать вибрационную среду автомобиля при движении по дороге и проводить испытания с имитацией дорожных условий. На платформе можно воспроизводить синусоидальные, случайные волны и дорожные спектры. Доступно моделирование вибрационной среды транспортного средства на заданном дорожном покрытии и в заданном состоянии формы, а также проведение испытаний вибронадежности частей рамы в лабораторных условиях (например, испытания двигателя, приборной панели частей рамы автомобиля на устойчивость к вибрации)

Применение

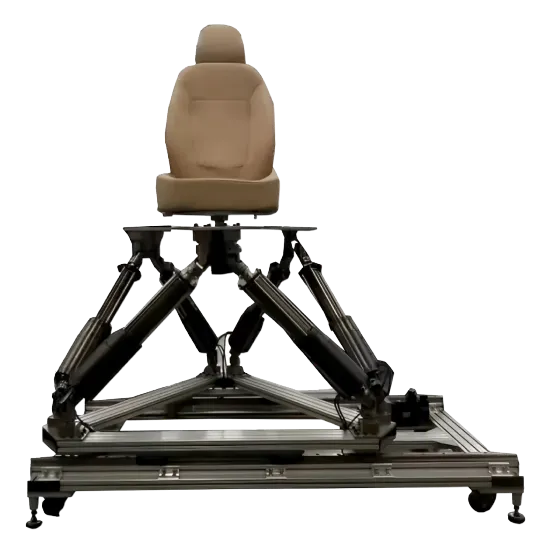

• Испытания на проверку комфорта и надежности сидений .
• Испытания аккумуляторной батареи на виброустойчивость .
• Испытания приборной панели на виброустойчивость .
• Испытания частей рамы на виброустойчивость .
• Имитация рабочего положения в пространстве .

Особенности

• Вибрация в шести направлениях ± X, 土 Y, 士 Z, 土 XY, 土 YZ, ± XZ, на основе платформы Стюарта, которая позволяет воспроизводить состояние вибрации реального автомобиля .
• Частотный диапазон 0,8 … 100 Гц максимально приближен к реальному диапазону дорожных вибраций .
• Длительный срок службы гидравлических цилиндров и насосной станции .
• Платформа обеспечивает превосходный алгоритм управления движением. Обеспечивает воспроизведение реальных вибрационных условий автомобиля. Обеспечивает постоянство воспроизведения вибрации .
• Параметры платформы могут быть настроены в соответствии с индивидуальными требованиями испытаний .
• Компактный дизайн.

Технические характеристики

• Модель: Подвижная шестикоординатная платформа (6-DOF) CAERI TEST VP-2000.
• Размер платформы (длина х ширина): 2200х2200 мм.
• Расстояние между монтажными отверстиями на стенде: 100х100 мм.
• Максимальная масса объекта испытаний: 2000 кг.
• Вертикальное перемещение по оси Z: ±140 мм.
• Горизонтальное перемещение по оси X: ±125 мм.
• Горизонтальное перемещение по оси Y: ±110 мм.
• Угол тангажа: ±9°
• Угол крена: ±8°
• Курсовой угол: ±6°
• Скорость по оси Z: ≤1700 мм/с.
• Скорость по оси Y: ≤1350 мм/с.
• Скорость оси X: ≤1300 мм/с.
• Скорость угла крена: ≤78 град/с.
• Скорость угла развала: ≤70 град/с.
• Скорость угла наклона в поперечном направлении: ≤50 град/с.
• Ускорение по оси Z без нагрузки: ≤15,9 g.
• Ускорение по оси X без нагрузки: ≤12,8 g.
• Ускорение по оси Y без нагрузки: ≤11,6 g.
• Ускорение по оси Z при полной нагрузки: ≤6 g.
• Ускорение по оси X при полной нагрузки: ≤4,8 g.
• Ускорение по оси Y при полной нагрузки: ≤4,2 g.
