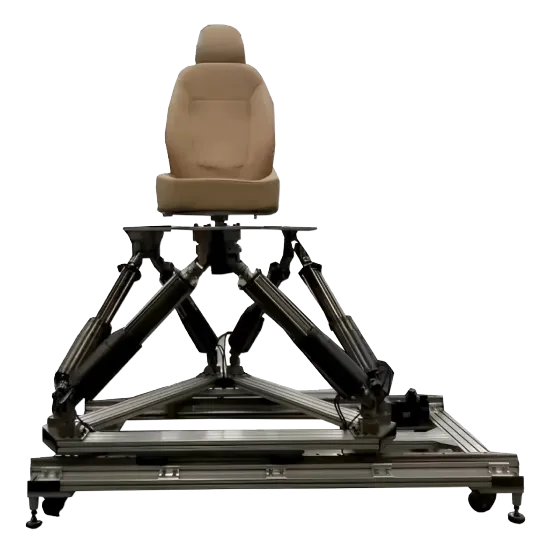

Подвижная шестикоординатная платформа (6-DOF) CME KRD 61-2000

Подвижная шестикоординатная платформа (6-DOF) CME KRD 61-2000

product-card

Электропитание AC 380 В ±10%, 50 Гц, 3 фазы
Размеры стола, мм Индивидуально по техническому заданию Заказчика
Максимальная нагрузка, кг 2000
Требования к окружающей среде Влажность ≤ 80% (Без конденсации)
Минимальная высота центра тяжести образца, мм 500
Максимальная высота центра тяжести образца, мм 1000
Поворот относительно вертикальной оси (Угол), ±град 35
Перемещение по тангажу, ±мм 500
Перемещение по крену, ±мм 500

В корзину

Описание

Характеристики

Отзывы клиентов

Испытательный стенд с функцией раскачивания (6-DOF) серии KRD61 представляет собой моделирующую платформу с сервоприводом с замкнутым контуром, состоящую из шести сервоприводов и шести наборов специальных шарниров, соединяющих верхнюю и нижнюю платформы.

Благодаря телескопическому перемещению шести сервоприводов, верхняя платформа движется в шести координатах (X, Y, Z, α, β, γ), что позволяет моделировать различные положения движения в пространстве. Система широко используется в качестве испытательных или тренировочных симуляторов для авиационной и автомобильной промышленности, железнодорожного транспорта и для других областей.

Система может применяться даже для моделирования стыковки космических аппаратов и заправки воздушных танкеров. В обрабатывающей промышленности может быть использована в шестикоординатных станках, интеллектуальных роботах и т. д.

Назначение и принцип работы

Модель CME KRD 61-2000 предназначена для испытаний образцов массой до 2000 кг. Размеры рабочего стола определяются индивидуально по техническому заданию заказчика.

Платформа обеспечивает перемещения по всем шести степеням свободы, включая линейные перемещения до ±500 мм и угловые перемещения: рысканье до ±35°, крен до ±60° и тангаж до ±35°.

Точность поддержания заданного положения составляет ±0.5° и может уточняться в зависимости от требований проекта. Электропитание — AC 380 В ±10%, 50 Гц, 3 фазы. Установка осуществляется на фундамент согласно рекомендациям производителя.

Преимущества:

система позволяет имитировать пространственные положения, синусоидальные колебания, движения в одной степени свободы и сложные движения в нескольких степенях свободы;
возможно воспроизведение дорожного спектра, спектра волнения и спектра полета, а также их фильтрация;
обмен данными по протоколу TCP/IP;
внутренний и внешний интерфейсы управления выводом данных;
испытание тяжелых образцов массой до 2000 кг.

Электропитание: AC 380 В ±10%, 50 Гц, 3 фазы

Размеры стола, мм: Индивидуально по техническому заданию Заказчика

Максимальная нагрузка, кг: 2000

Требования к окружающей среде: Влажность ≤ 80% (Без конденсации)

Минимальная высота центра тяжести образца, мм: 500

Максимальная высота центра тяжести образца, мм: 1000

Поворот относительно вертикальной оси (Угол), ±град: 35

Перемещение по тангажу, ±мм: 500

Перемещение по крену, ±мм: 500

Вертикальное перемещение, ±мм: 500

Точность поддержания заданного положения, ±град: 0.5 (индивидуально по техническому заданию Заказчика)

Условия установки: Установка на фундамент согласно рекомендациям производителя

Минимальное значение рысканья, град: -35

Максимальное значение рысканья, град: 35

Минимальное значение крена, град: -60

Максимальное значение крена, град: 60

Минимальное значение тангажа, град: -35

Максимальное значение тангажа, град: 35
