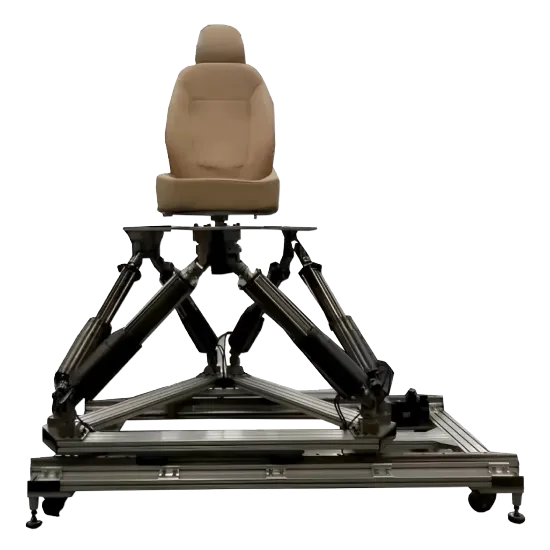

Подвижная шестикоординатная платформа (6-DOF) CME KRD 61-100

Подвижная шестикоординатная платформа (6-DOF) CME KRD 61-100

product-card

Электропитание AC 380 В ±10%, 50 Гц, 3 фазы
Размеры стола, мм Индивидуально по техническому заданию Заказчика
Максимальная нагрузка, кг 100
Требования к окружающей среде Влажность ≤ 80% (Без конденсации)
Минимальная высота центра тяжести образца, мм 500
Максимальная высота центра тяжести образца, мм 1000
Поворот относительно вертикальной оси (Угол), ±град 35
Перемещение по тангажу, ±мм 500
Перемещение по крену, ±мм 500

В корзину

Описание

Характеристики

Отзывы клиентов

Испытательный стенд с функцией раскачивания (6-DOF) серии KRD61 представляет собой моделирующую платформу с сервоприводом с замкнутым контуром, состоящую из шести сервоприводов и шести наборов специальных шарниров, соединяющих верхнюю и нижнюю платформы.

Благодаря телескопическому перемещению шести сервоприводов, верхняя платформа движется в шести координатах (X, Y, Z, α, β, γ), что позволяет моделировать различные положения движения в пространстве. Система широко используется в качестве испытательных или тренировочных симуляторов для авиационной и автомобильной промышленности, железнодорожного транспорта и для других областей.

Система может применяться даже для моделирования стыковки космических аппаратов и заправки воздушных танкеров. В обрабатывающей промышленности может быть использована в шестикоординатных станках, интеллектуальных роботах и т. д.

Назначение и принцип работы

Модель CME KRD 61-100 предназначена для испытаний образцов массой до 100 кг. Размеры рабочего стола определяются индивидуально по техническому заданию заказчика, что позволяет адаптировать платформу под конкретные задачи.

Платформа обеспечивает перемещения по всем шести степеням свободы, включая линейные перемещения до ±500 мм и угловые перемещения: рысканье до ±35°, крен до ±60° и тангаж до ±35°.

Точность поддержания заданного положения составляет ±0.5° и может уточняться в зависимости от требований проекта. Электропитание — AC 380 В ±10%, 50 Гц, 3 фазы. Установка осуществляется на фундамент согласно рекомендациям производителя.

Преимущества:

система позволяет имитировать пространственные положения, синусоидальные колебания, движения в одной степени свободы и сложные движения в нескольких степенях свободы;
возможно воспроизведение дорожного спектра, спектра волнения и спектра полета, а также их фильтрация;
обмен данными по протоколу TCP/IP;
внутренний и внешний интерфейсы управления выводом данных;
компактное решение для испытаний образцов массой до 100 кг.

Электропитание: AC 380 В ±10%, 50 Гц, 3 фазы

Размеры стола, мм: Индивидуально по техническому заданию Заказчика

Максимальная нагрузка, кг: 100

Требования к окружающей среде: Влажность ≤ 80% (Без конденсации)

Минимальная высота центра тяжести образца, мм: 500

Максимальная высота центра тяжести образца, мм: 1000

Поворот относительно вертикальной оси (Угол), ±град: 35

Перемещение по тангажу, ±мм: 500

Перемещение по крену, ±мм: 500

Вертикальное перемещение, ±мм: 500

Точность поддержания заданного положения, ±град: 0.5 (индивидуально по техническому заданию Заказчика)

Условия установки: Установка на фундамент согласно рекомендациям производителя

Минимальное значение рысканья, град: -35

Максимальное значение рысканья, град: 35

Минимальное значение крена, град: -60

Максимальное значение крена, град: 60

Минимальное значение тангажа, град: -35

Максимальное значение тангажа, град: 35
