Стенды для испытания двигателей

О стендах для испытания двигателей

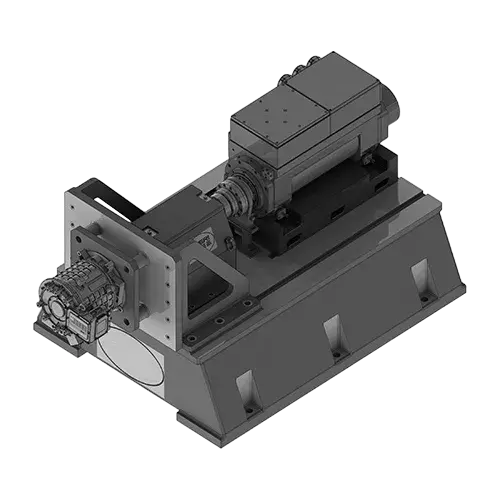

Динамометрические стенды производства CAERI TEST применяются для исследования и оценки мощностных характеристик двигателей легковых и грузовых автомобилей (гибридные, дизельные, электрические двигатели и т. п.). Система также используется для проведения испытаний на долговечность, имитацию рабочих условий эксплуатации, циклических нагрузок приводных двигателей автомобилей и силовых установок.

Динамометрический стенд включает в себя механическую часть, электрическую измерительную часть, программное обеспечение и вспомогательные компоненты (частотные преобразователи, блоки питания, системы охлаждения, климатические камеры).

Система широко используется в автомобилестроении, военной промышленности, сервисном обслуживании автомобилей, и других отраслях промышленности.

Особенности:

• На стенде можно выполнять высокоскоростной, надежный и точный сбор сигналов датчиков, например, датчиков скорости и крутящего момента, в том числе в условиях сильных электромагнитных помех;
• Многоуровневая система защиты;
• Стенд можно подключить к системе мониторинга вибрации для отображения кривых вибрации во временной и частотной области, а также тенденций вибраций в процессе испытаний в режиме реального времени. Кроме того, система может автоматически подавать сигнал тревоги и прекращать процесс проведения испытаний после превышения допустимого уровня вибрации оборудования;
• Система позволяет устанавливать такие параметры как коэффициент заноса, массу автомобиля, радиус качения шин и другие параметры для имитации дорожных условий и испытания спектра нагрузок на реальном автомобиле;
• Возможность проведения испытаний согласно C-WTVC, NEDC и CLTC;
• Программное обеспечение собственной разработки с интуитивно понятным функционалом и большим количеством пользовательских настроек для проведения сложных испытаний. Гибкая настройка параметров. Протокол передачи данных CAN;
• Модульный принцип проектирования стенда для удовлетворения различных требований Заказчика по проведению испытаний (включая механическую и программную части);
• Поддержка HIL: автономное и онлайн-моделирование, различные расширенные операции моделирования, мониторинг в реальном времени состояния системы и калибровка параметров моделирования, настройка параметров аппаратного комплекса HIL и имитация различных тестовых сред и дорожных условий;
• Гибкое ПО позволяет автоматически редактировать рабочие условия. Заказчик может свободно настраивать циклы испытаний, точки рабочих условий, параметры испытаний и другие настройки;
• Возврат мощности в сеть – низкое электропотребление стенда;
• Комплектация климатическими камерами и периферийным оборудованием согласно спецификации Заказчика;
• Аттестация по ГОСТ Р 8.568-97 и ГОСТ РВ 0008-002-2013.

Испытательные стенды CAERI TEST позволяют проводить испытания по следующим основным международным стандартам:

• GB/T 18488.1–2015 Электродвигатели и их контроллеры для электромобилей. Часть 1: Технические условия.
• GB/T 18488.2–2015 Электродвигатели и их контроллеры для электромобилей. Часть 2: Методы испытаний.
• GB/T 29307–2012 Методы испытаний на надежность систем приводных двигателей для электромобилей.
• GB/T 50054–2011 Правила проектирования низковольтного распределения электроэнергии.
• GB/T 50055–2011 Спецификация на проектирование распределения электроэнергии для электрооборудования общего назначения.
• GB/T 22669–2008 Методы испытаний трехфазных двигателей с постоянными магнитами.
• GB/T 1032–2005 Методы испытаний трехфазных асинхронных двигателей.
• GB/T 1029–2005 Метод испытания трехфазного синхронного двигателя.
• GB/T 18385–2005 Метод испытания мощностных характеристик электромобилей.
• GB/T 19751–2005 Требования безопасности для гибридных электромобилей.
