Кварцевые датчики толщины напыления
На этой странице вы можете выбрать кварцевые датчики толщины напыления — а мы оперативно поможем подобрать подходящую модель и найдем индивидуальное решение для вашей задачи.
ЭРСТВАК предлагает кварцевые датчики толщины напыления для контроля толщины покрытий в вакуумных процессах напыления. Краткое описание серий поможет вам сориентироваться в нашем каталоге.
EV-5 – кварцевый кристалл для измерения толщины напыляемого покрытия в вакуумных установках. Обеспечивает высокую точность контроля при магнетронном и термическом напылении.
EV-6 – кварцевый датчик толщины напыления для процессов металлизации и нанесения тонкоплёночных покрытий. Повышает повторяемость технологических процессов в установках поверхностной инженерии.
Фильтры
ЭРСТВАК предлагает кварцевые датчики толщины напыления для контроля толщины покрытий в вакуумных процессах напыления. Краткое описание серий поможет вам сориентироваться в нашем каталоге.
EV-5 – кварцевый кристалл для измерения толщины напыляемого покрытия в вакуумных установках. Обеспечивает высокую точность контроля при магнетронном и термическом напылении.
EV-6 – кварцевый датчик толщины напыления для процессов металлизации и нанесения тонкоплёночных покрытий. Повышает повторяемость технологических процессов в установках поверхностной инженерии.
- Производитель: ERSTVAK
- Серия: EV-5
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-6
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-6
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-5
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-5
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-6
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-5
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-5
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-6
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-6
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-6
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Серия: EV-5
- Страна: Российская Федерация
О кварцевых датчиках толщины напыления

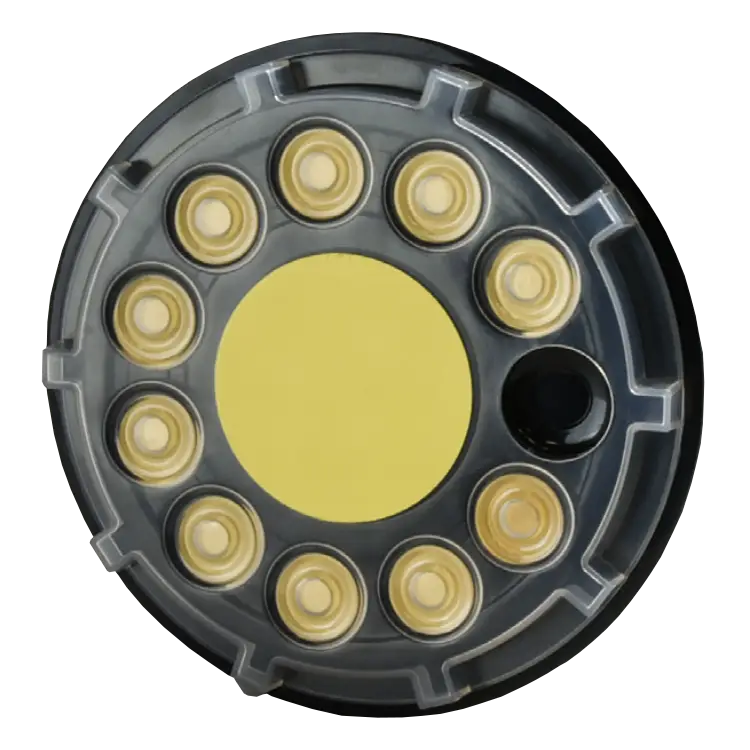

Компания ЭРСТВАК предлагает к поставке кварцевые кристаллы с частотой 5 или 6 МГц с электродами из серебра, золота и сплава.
Кварцевые кристаллы широко применяются в вакуумных установках напыления тонких пленок для контроля толщины и скорости осаждения покрытий. Работа данных кристаллов основана на изменении собственной частоты колебаний в зависимости массы нанесенного на кристалл покрытия.
На заводе изготовителе кристаллы проверяются на начальную частоту колебаний, внешний вид (дефектность), сопротивление электрода и адгезию.
Для правильного выбора кварцевого кристалла необходимо учитывать специфику технологического процесса напыления покрытий. Золотые кристаллы рекомендуются для большинства применений из-за их низкого сопротивления электрода и высокой химической стабильности. Серебряные кристаллы применяются для контроля осаждения тонких пленок при высоких температурах. Кристаллы из сплавов применяются в тех случаях, когда напыляемое вещество может вступить в химическую реакцию с материалом электрода, а также при напылении оптических покрытий.
Также мы предлагаем широкий ассортимент контроллеров, держателей кварцевых кристаллов и осцилляторов для комплектации систем напыления.
Особенности
- Плоско-выпуклая форма кристаллов с АТ-срезом обеспечивает уменьшение влияния на частоту колебаний в следствие нагрева кристалла для обеспечения большей точности измерения
- Улучшение адгезии электрода к кристаллу в следствие наличия адгезионного слоя обеспечивает надежность и длительный срок службы кристаллов
- Совместимость с держателями кварцевых кристаллов и осцилляторами разных производителей, например Inficon. Возможность изготовления кристаллов с различными материалами адгезионного слоя, электрода и рабочей частоты
