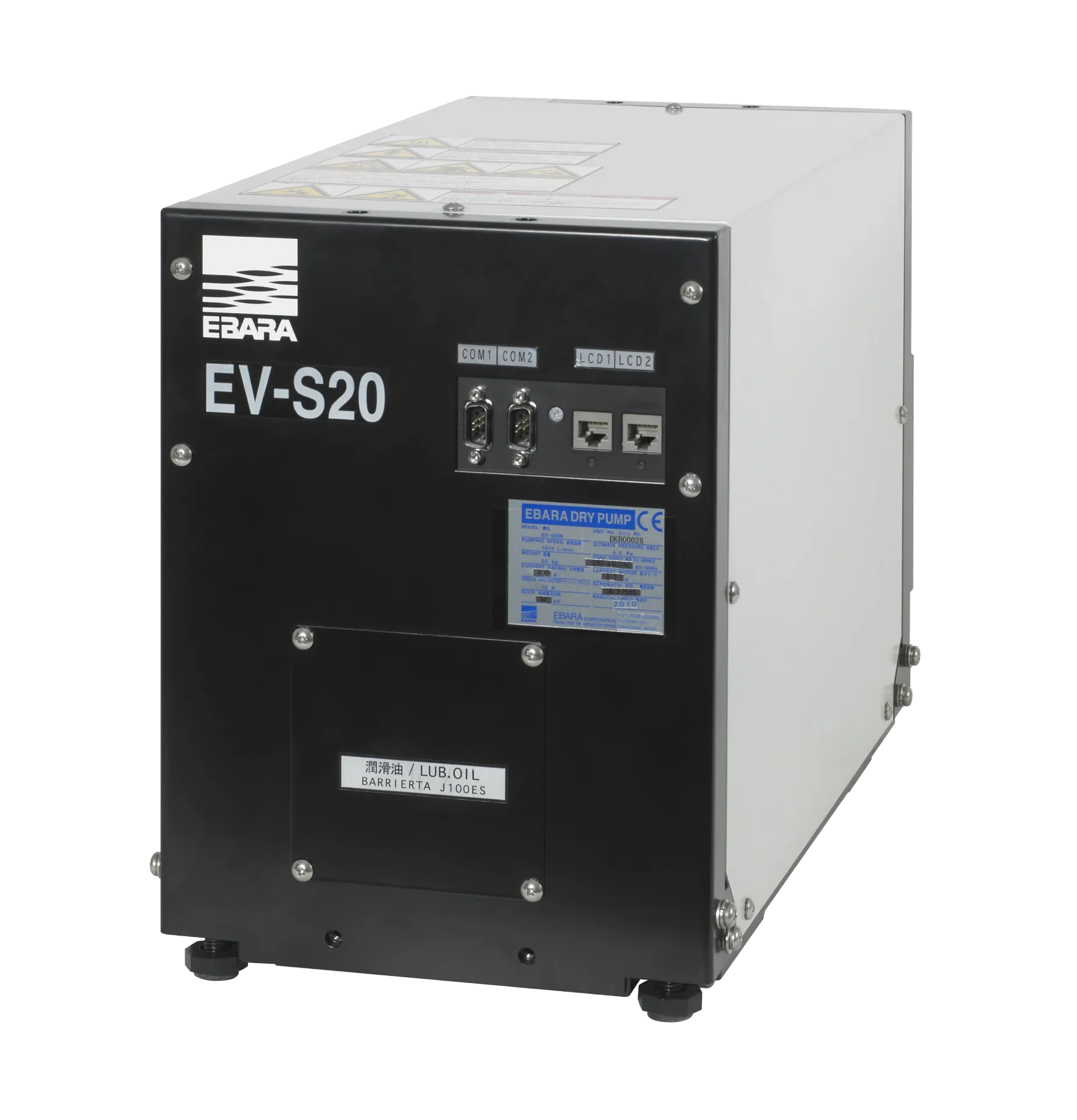

Винтовой вакуумный насос EBARA EV-S20N

product-card

Тип Винтовые
Уровень вакуума Средний
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 100
Предельное остаточное давление, мбар (абс.) 0.05
Мощность, кВт 0.4
Входной патрубок DN50
Выходной патрубок DN25
Количество ступеней Многоступенчатый

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Винтовой вакуумный насос EBARA EV-S20N — сухой безмасляный форвакуумный насос серии EV-S для технологических и исследовательских вакуумных систем. Индекс N обозначает исполнение с никелевым сплавом. Для серии EV-S характерны компактная конструкция, низкое энергопотребление и высокая коррозионная стойкость.

В рабочей камере насоса не используется вакуумное масло. В серии применяются высокоэффективный электродвигатель, оптимизированное число ступеней сжатия и улучшенная система управления двигателем с интеллектуальным контролем. Для чистых процессов предусмотрена работа без расхода азота на продувку, а отдельные исполнения серии могут оснащаться системой азотной продувки.

Конструкция и эксплуатация

EV-S20N относится к сухим форвакуумным насосам с водяным охлаждением. N-исполнение с никелевым сплавом является отличием модели. При включении насоса в вакуумную установку учитывают подключение охлаждающей воды, электропитание и требования конкретного технологического процесса. Компактность серии позволяет рассматривать EV-S в составе установок с ограниченным пространством без изменения принципа работы насоса.

Сухая схема откачки исключает использование масла непосредственно в рабочей камере. Коррозионная стойкость относится к ключевым особенностям серии EV-S и сочетается с безмасляной конструкцией, водяным охлаждением и интеллектуальным управлением электродвигателем.

Применение

Насосы EV-S применяются для откачки загрузочных камер, вакуумных камер сканирующих электронных микроскопов и в PVD-процессах. EV-S20N относится к этой линейке и предназначен для задач, где требуется сухая форвакуумная откачка в N-исполнении с никелевым сплавом. В технологической системе модель используется как форвакуумная ступень в типовых для серии областях применения.

Тип: Винтовые

Уровень вакуума: Средний

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 100

Предельное остаточное давление, мбар (абс.): 0.05

Мощность, кВт: 0.4

Входной патрубок: DN50

Выходной патрубок: DN25

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 60

Габаритные размеры (ДхШхВ), мм: 537×230×274

Напряжение, В: 380

Серия: EV-S

Расход рабочей жидкости, л/мин: 1.5

Температура охлаждающей воды: +5 — +30

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
