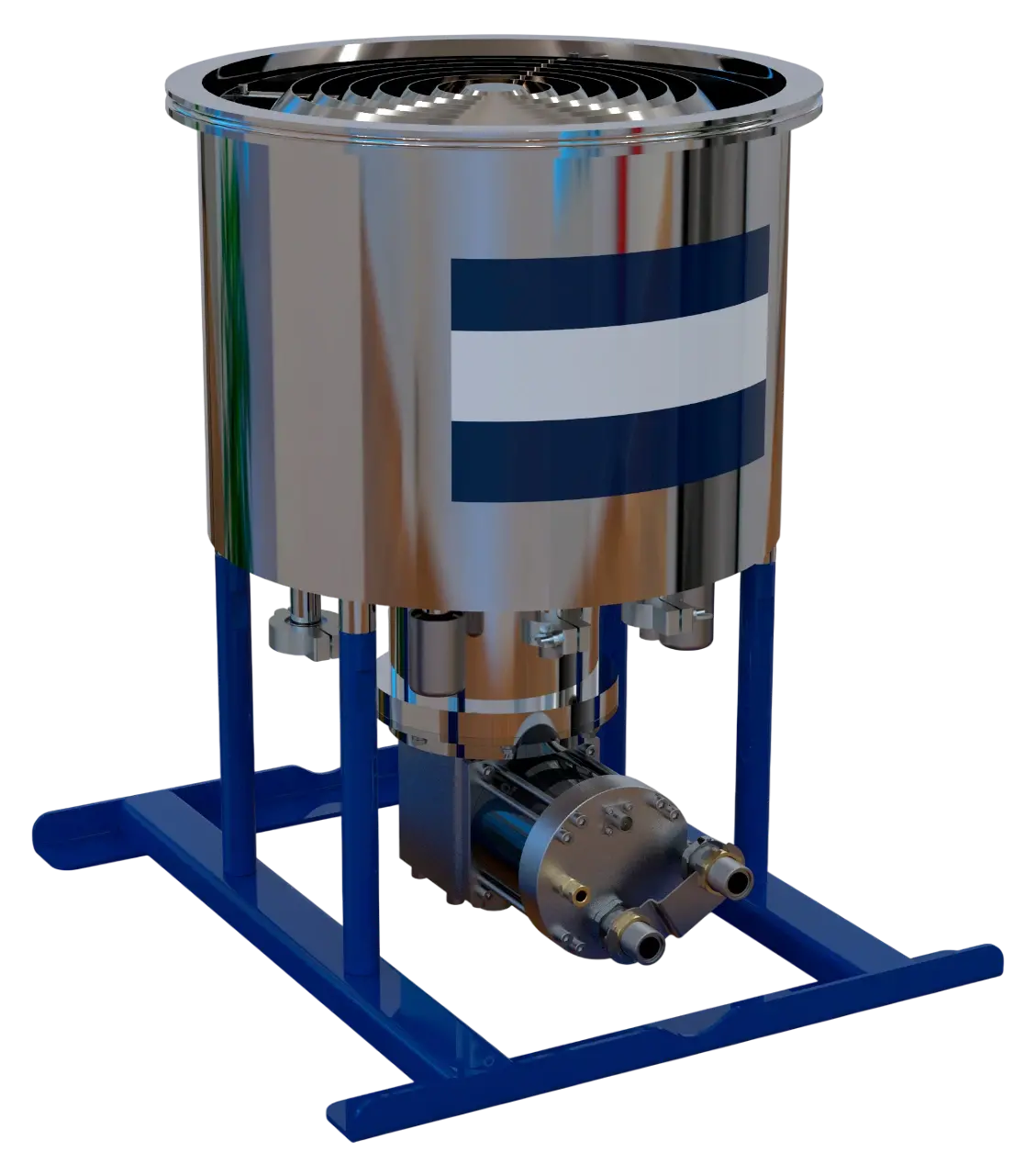

Криогенный насос ERSTVAK CryoVac EV-CTP-500
Криогенный насос ERSTVAK CryoVac EV-CTP-500
Описание
Характеристики
Графики и чертежи
Проекты
Отзывы клиентов

Криогенный насос ERSTVAK CryoVac EV-CTP-500 — модель серии CryoVac EV-CTP для создания чистого высокого вакуума. Криогенные поверхности принимают газовую нагрузку посредством конденсации и сорбции, поэтому рабочая камера насоса не использует масло и не содержит вращающегося высокоскоростного механизма.

Криокулер серии обеспечивает рабочую температуру порядка 10 K, необходимую для криогенного захвата газов. Насосы серии рассчитаны на высокий вакуум до 10−7 Па. Поскольку газ не выводится из насоса непрерывно, а накапливается на холодных поверхностях, эксплуатационный цикл включает периодическую регенерацию.

Принцип работы и эксплуатация

Во время регенерации накопленные компоненты высвобождаются при нагреве и удаляются из системы, после чего насос снова охлаждают. При выборе длительности рабочего цикла учитывают индивидуальные скорости и ёмкости по газам. Во время штатной работы форвакуумный насос не требуется.

Применение

EV-CTP-500 применяется в высоковакуумных технологических и исследовательских системах.

  • полупроводниковые процессы.
  • вакуумное нанесение покрытий.
  • вакуумные системы ускорителей.
  • научные стенды.
  • моделирование космической среды.

При подборе учитывают ожидаемый поток каждого газа и необходимый ресурс между регенерациями.

Тип
Криогенные
Уровень вакуума
Сверхвысокий
Тип смазки
Безмасляный (сухой)
Скорость откачки, м³/ч
36000
Предельное остаточное давление, мбар (абс.)
1.0E-9
Входной патрубок
ISO-K500
Охлаждение
Водяное
Масса, кг
104
Серия
CryoVac EV-CTP
Минимальная температура окружающей среды, °С
5
Расход рабочей жидкости, л/мин
6.5
Время охлаждения, мин
150
Температура охлаждающей воды
+8 — +35
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
