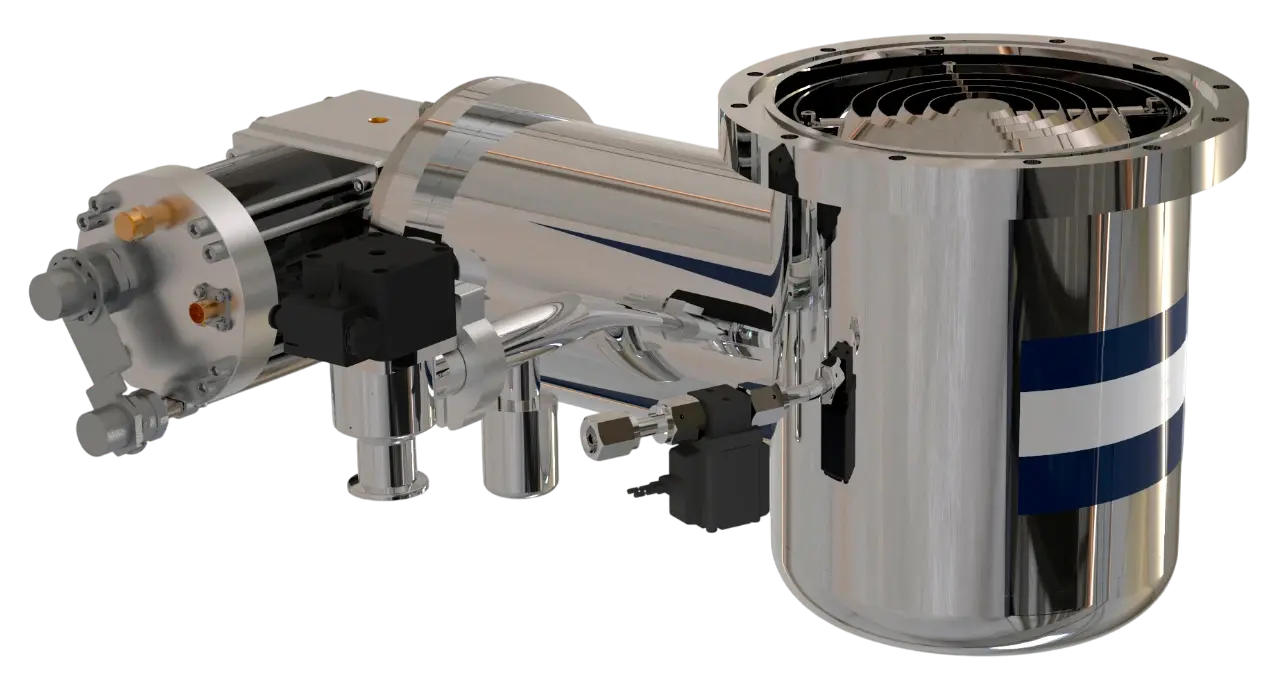

Криогенный насос ERSTVAK CryoVac EV-CTP-320W
Криогенный насос ERSTVAK CryoVac EV-CTP-320W входит в линейку безмасляных криогенных насосов для высокого вакуума. Газовая нагрузка принимается охлаждёнными криоповерхностями за счёт криоконденсации и сорбции. В самом вакуумном объёме нет рабочего масла и вращающихся механических элементов.
Криокулер EV-CTP работает при температуре около 10 K, а остаточное давление линейки достигает 10−7 Па. Рабочая ёмкость насоса определяется количеством газа, которое могут удержать охлаждённые поверхности, поэтому в регламенте эксплуатации предусматривается регенерация с удалением накопленных компонентов.
Принцип работы и эксплуатация
Во время регенерации криопанели нагревают, высвободившийся газ удаляют, а затем насос повторно охлаждают. Для оценки продолжительности рабочего периода необходимо учитывать состав газовой смеси и индивидуальные ёмкости по газам. Во время штатной работы форвакуумный насос не требуется.
Технические характеристики
- скорость откачки по водороду — 6000 л/с;
- скорость откачки по аргону — 3300 л/с;
- скорость откачки по водяному пару — 11000 л/с;
- ёмкость по аргону — 3100 SL;
- ёмкость по водороду — 20 SL;
- максимальная пропускная способность по аргону — 1500 Па·л/с.
Применение
Модель используют в производственных и исследовательских установках с требованиями к чистому высокому вакууму.
- вакуумное напыление и рост плёнок.
- микроэлектроника и дисплеи.
- высоковакуумные испытательные камеры.
- вакуумные печи.
- научно-исследовательское оборудование.
Числовые значения скорости, ёмкости и пропускной способности относятся к EV-CTP-320W. Их следует использовать совместно с фактическим составом газовой нагрузки и заданной длительностью технологического цикла.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 14400
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K320
- Охлаждение
- Водяное
- Масса, кг
- 40
- Серия
- CryoVac EV-CTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Время охлаждения, мин
- 120
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
