Криогенный насос ERSTVAK CryoVac EV-CTP-320
Криогенный насос ERSTVAK CryoVac EV-CTP-320
Описание
Характеристики
Графики и чертежи
Проекты
Отзывы клиентов

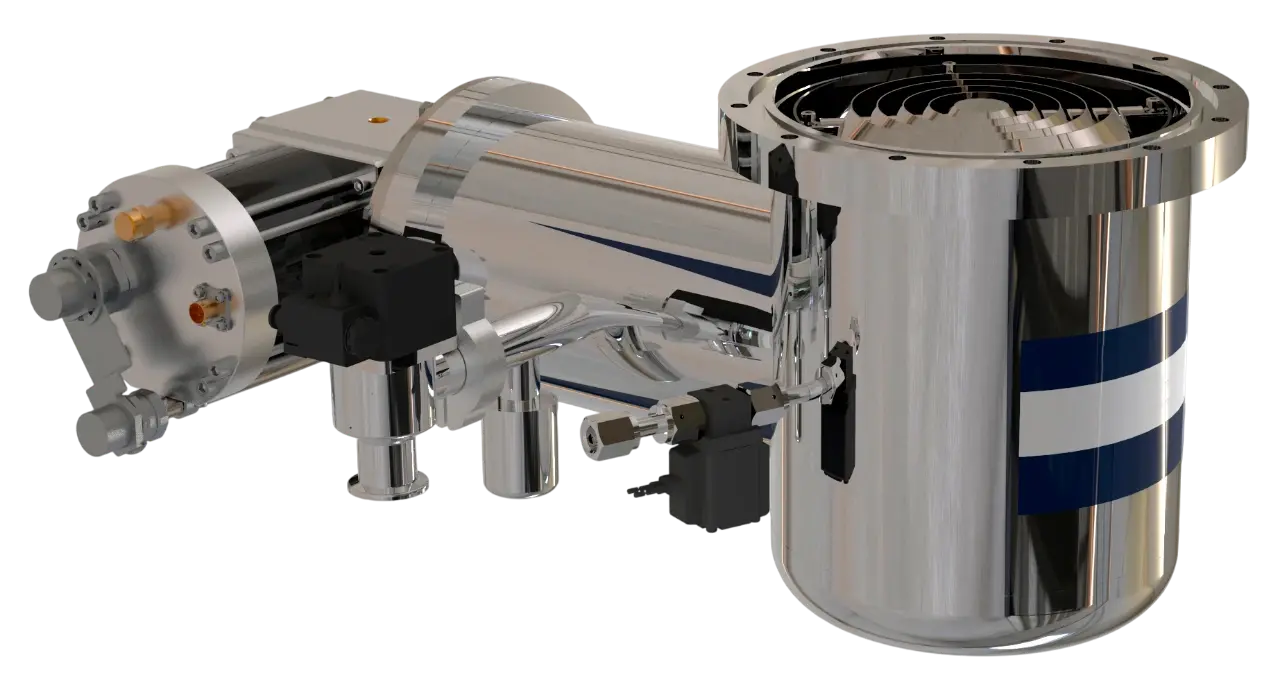

Криогенный насос ERSTVAK CryoVac EV-CTP-320 — модель серии CryoVac EV-CTP для создания чистого высокого вакуума. Вместо механического переноса газа серия использует охлаждённые поверхности: конденсируемые компоненты осаждаются на них, а лёгкие газы удерживаются криосорбционным материалом.

Насосы серии используют криокулер с рабочей температурой порядка 10 K и рассчитаны на высокий вакуум вплоть до 10−7 Па. Поскольку откачанные газы остаются на криоповерхностях, их периодически удаляют во время регенерации. После нагрева и очистки насос вновь охлаждают и возвращают в рабочий режим.

Принцип работы и эксплуатация

Газовая нагрузка распределяется между механизмами криоконденсации и сорбции в зависимости от природы газа. Поэтому для практического подбора важны отдельные скорости и ёмкости по водороду, аргону и водяному пару. Во время штатной работы форвакуумный насос не требуется.

Применение

EV-CTP-320 применяется в высоковакуумных системах, где требуется чистая криогенная откачка.

  • вакуумное нанесение покрытий.
  • производство полупроводников.
  • вакуумные системы ускорителей.
  • научные стенды.
  • моделирование космической среды.

При проектировании цикла необходимо соотнести газовую ёмкость модели с ожидаемым поступлением каждого компонента.

Тип
Криогенные
Уровень вакуума
Сверхвысокий
Тип смазки
Безмасляный
Скорость откачки, м³/ч
14400
Предельное остаточное давление, мбар (абс.)
1 × 10⁻⁹
Входной патрубок
ISO-K320
Охлаждение
Водяное
Масса, кг
40
Минимальная температура окружающей среды, °С
5
Расход рабочей жидкости, л/мин
6.5
Время охлаждения, мин
120
Температура охлаждающей воды
+8 — +35
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
