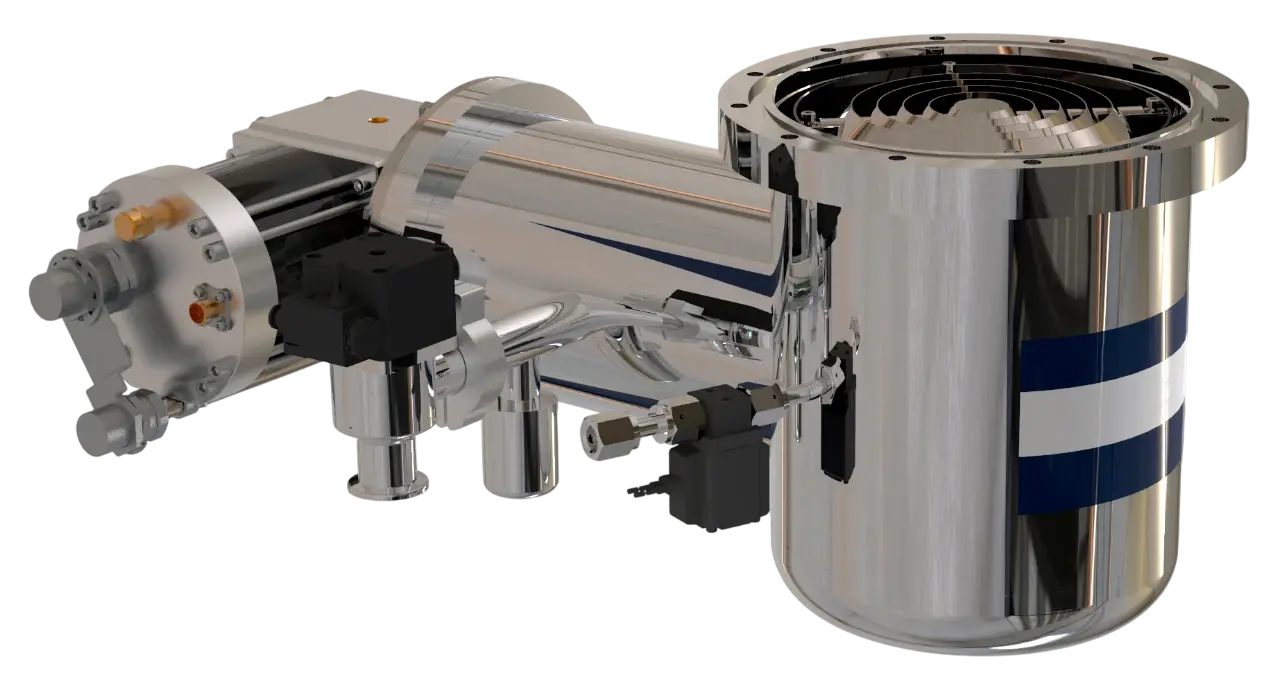

Криогенный насос ERSTVAK CryoVac EV-CTP-250
Криогенный насос ERSTVAK CryoVac EV-CTP-250 создан для высоковакуумных процессов, в которых одновременно важны чистота газовой среды и высокая скорость удаления водяного пара и технологических газов. Охлаждённые криоповерхности конденсируют часть компонентов, а сорбционный материал удерживает газы, плохо конденсирующиеся при рабочей температуре.
Криокулер CryoVac EV-CTP работает при температуре 10 K, а остаточное давление серии достигает 10−7 Па. После заполнения доступной газовой ёмкости криопанели необходимо регенерировать: их нагревают, освобождают от накопленных компонентов и затем снова охлаждают до рабочего состояния.
Принцип работы и эксплуатация
Криогенный насос накапливает откачиваемые компоненты внутри, поэтому при проектировании важно учитывать не только мгновенную скорость, но и газовую ёмкость. Параметры заметно различаются для водорода, аргона и водяного пара. Во время штатной работы форвакуумный насос не требуется.
Технические характеристики
- скорость откачки по водороду — 3600 л/с;
- скорость откачки по аргону — 2000 л/с;
- скорость откачки по водяному пару — 6900 л/с;
- ёмкость по аргону — 2000 SL;
- ёмкость по водороду — 16 SL;
- максимальная пропускная способность по аргону — 1200 Па·л/с.
Применение
Модель применяется в чистых высоковакуумных системах технологического и исследовательского назначения.
- PVD и рост тонких плёнок.
- производство микроэлектроники.
- ионная имплантация и оптоэлектроника.
- научные вакуумные стенды.
- камеры моделирования космических условий.
При выборе EV-CTP-250 следует сопоставлять приведённые модельные характеристики с фактической газовой нагрузкой процесса и допустимой длительностью цикла до регенерации.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 8640
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K250
- Охлаждение
- Водяное
- Масса, кг
- 30
- Серия
- CryoVac EV-CTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Время охлаждения, мин
- 110
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
