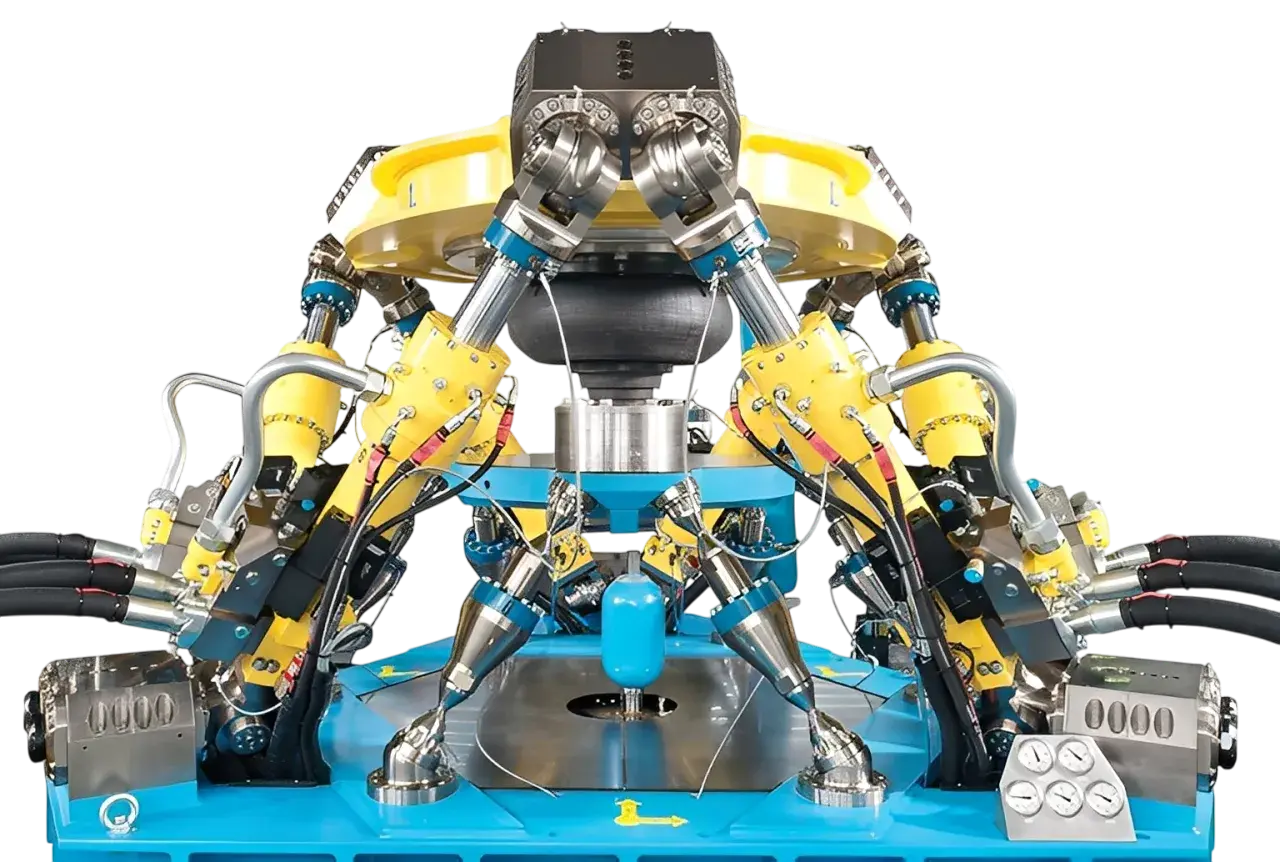

Многоосевой гидравлический вибростенд ERSTVAK STP-1000
product-card
Многоосевые гидравлические вибростенды серии STP применяются для проведения динамических и сейсмических испытаний изделий, узлов и оборудования. Оборудование используется для моделирования реальных эксплуатационных нагрузок, включая вибрации, ускорения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет точно имитировать реальные условия эксплуатации и комплексные динамические сценарии.
Назначение и принцип работы
Модель STP-1000 предназначена для испытаний образцов массой до 1000 кг. Размер рабочего стола составляет 1.5 × 1.5 м, что обеспечивает расширенные возможности размещения изделий.
Диапазон частот — от 0.1 до 200 Гц. Вертикальное перемещение достигает ±135 мм, горизонтальное — ±120 мм, продольное — ±125 мм.
Скорость перемещений составляет до 1.2 м/с по вертикали и до 1 м/с по горизонтальным направлениям. Максимальные ускорения достигают 10 g по вертикали и 8 g по горизонтальным осям.
Угловые перемещения: крен ±8°, тангаж ±8°, рысканье ±5°, что позволяет моделировать пространственные нагрузки.
Применение и преимущества
- нагрузка до 1000 кг;
- частота до 200 Гц;
- расширенная рабочая зона;
- точное воспроизведение вибрационных воздействий;
- универсальность применения.
- Производитель
- ERSTVAK
- Серия
- STP
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 1000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 200
- Длина стола, мм
- 1.5
- Ширина стола, мм
- 1.5
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -135
- Макс. перемещение по вертикали, мм
- 135
- Мин. перемещение по горизонтали, мм
- -120
- Макс. перемещение по горизонтали, мм
- 120
- Мин. продольное перемещение, мм
- -125
- Макс. продольное перемещение, мм
- 125
- Скорость по вертикали, м/с
- 1.2
- Скорость по горизонтали, м/с
- 1
- Продольная скорость, м/с
- 1
- Ускорение по вертикали, g
- 10
- Ускорение по горизонтали, g
- 8
- Продольное ускорение, g
- 8
- Минимальный угол крена, град
- -8
- Максимальный угол крена, град
- 8
- Минимальный угол тангажа, град
- -8
- Максимальный угол тангажа, град
- 8
- Минимальный угол рысканья, град
- -5
- Максимальный угол рысканья, град
- 5
