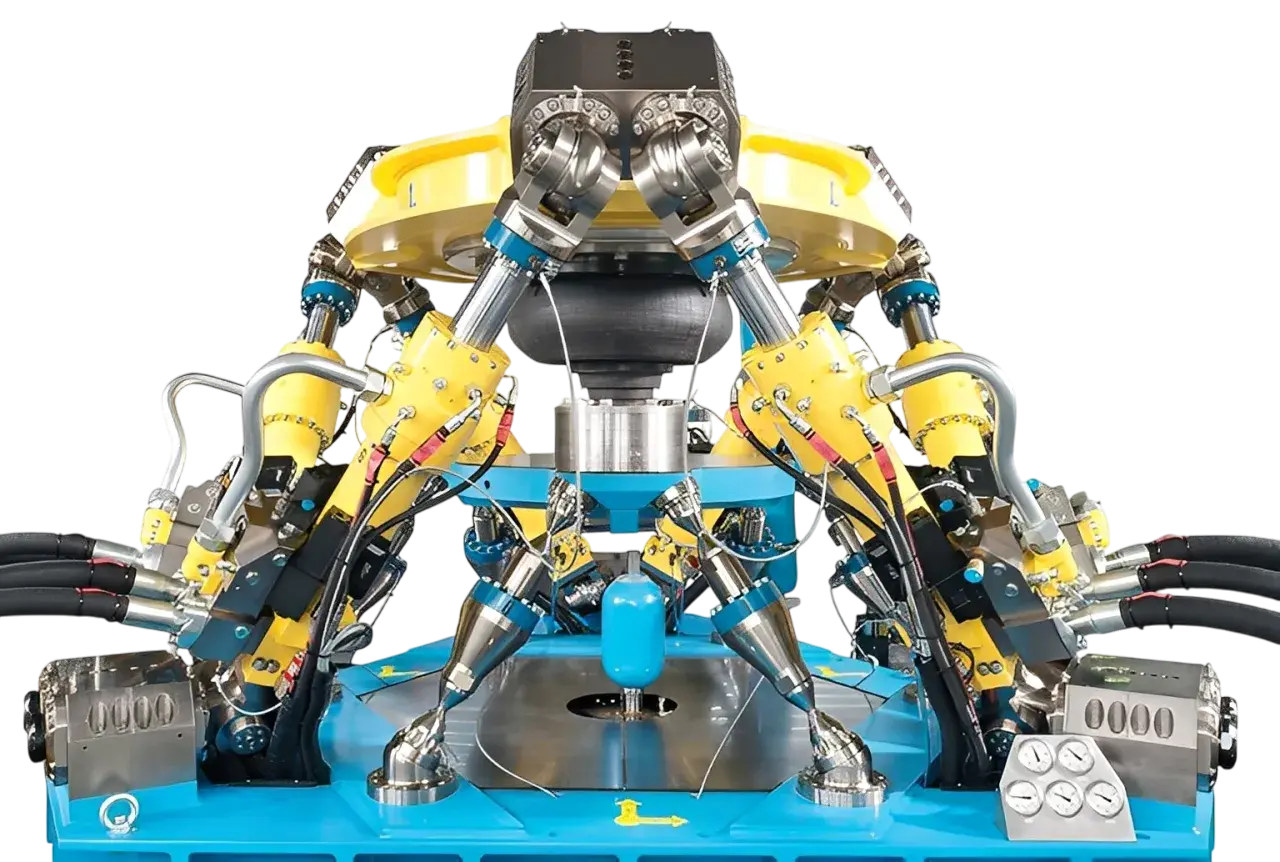

Многоосевой гидравлический вибростенд ERSTVAK STP-3000
product-card
Многоосевые гидравлические вибростенды серии STP применяются для проведения динамических и сейсмических испытаний изделий, узлов и оборудования. Оборудование используется для моделирования реальных эксплуатационных нагрузок, включая вибрации, ускорения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет точно имитировать реальные условия эксплуатации и комплексные динамические сценарии.
Назначение и принцип работы
Модель STP-3000 предназначена для испытаний образцов массой до 3000 кг. Размер рабочего стола составляет 2.2 × 2.2 м.
Диапазон частот — от 0.1 до 200 Гц. Вертикальное перемещение достигает ±150 мм, горизонтальное и продольное — ±125 мм.
Скорость перемещений составляет до 1 м/с по вертикали и до 0.7 м/с по горизонтальным направлениям. Максимальные ускорения достигают 5 g по вертикали и 4 g по горизонтальным осям.
Угловые перемещения: крен ±10°, тангаж ±10°, рысканье ±5°.
Применение и преимущества
- нагрузка до 3000 кг;
- увеличенные перемещения;
- устойчивость при работе с массой;
- точное моделирование нагрузок;
- стабильность в длительных испытаниях.
- Производитель
- ERSTVAK
- Серия
- STP
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 3000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 200
- Длина стола, мм
- 2.2
- Ширина стола, мм
- 2.2
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -150
- Макс. перемещение по вертикали, мм
- 150
- Мин. перемещение по горизонтали, мм
- -125
- Макс. перемещение по горизонтали, мм
- 125
- Мин. продольное перемещение, мм
- -125
- Макс. продольное перемещение, мм
- 125
- Скорость по вертикали, м/с
- 1
- Скорость по горизонтали, м/с
- 0.7
- Продольная скорость, м/с
- 0.7
- Ускорение по вертикали, g
- 5
- Ускорение по горизонтали, g
- 4
- Продольное ускорение, g
- 4
- Минимальный угол крена, град
- -10
- Максимальный угол крена, град
- 10
- Минимальный угол тангажа, град
- -10
- Максимальный угол тангажа, град
- 10
- Минимальный угол рысканья, град
- -5
- Максимальный угол рысканья, град
- 5
