Многоосевой гидравлический вибростенд ERSTVAK STP-500
product-card
Многоосевые гидравлические вибростенды серии STP применяются для проведения динамических и сейсмических испытаний изделий, узлов и оборудования. Оборудование используется для моделирования реальных эксплуатационных нагрузок, включая вибрации, ускорения и сложные пространственные воздействия.
Стенды обеспечивают воспроизведение нагрузок по шести степеням свободы (6DOF), что позволяет точно имитировать реальные условия эксплуатации и комплексные динамические сценарии.
Назначение и принцип работы
Модель STP-500 предназначена для испытаний образцов массой до 500 кг. Размер рабочего стола составляет 1.2 × 1.2 м, что делает установку компактным решением для лабораторных и исследовательских задач.
Диапазон частот — от 0.1 до 200 Гц. Вертикальное перемещение достигает ±110 мм, горизонтальное и продольное — ±90 мм.
Скорость перемещений составляет до 1.5 м/с по вертикали и до 1.2 м/с по горизонтальным направлениям. Максимальные ускорения достигают 15 g по вертикали и 10 g по горизонтальным осям.
Угловые перемещения: крен ±7°, тангаж ±6°, рысканье ±5°, что позволяет учитывать пространственные нагрузки при испытаниях.
Применение и преимущества
- высокие ускорения до 15 g;
- частота до 200 Гц;
- компактные габариты установки;
- точное моделирование динамических нагрузок;
- работа в 6 степенях свободы.
- Производитель
- ERSTVAK
- Серия
- STP
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 500
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 200
- Длина стола, мм
- 1.2
- Ширина стола, мм
- 1.2
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -110
- Макс. перемещение по вертикали, мм
- 110
- Мин. перемещение по горизонтали, мм
- -90
- Макс. перемещение по горизонтали, мм
- 90
- Мин. продольное перемещение, мм
- -90
- Макс. продольное перемещение, мм
- 90
- Скорость по вертикали, м/с
- 1.5
- Скорость по горизонтали, м/с
- 1.2
- Продольная скорость, м/с
- 1.2
- Ускорение по вертикали, g
- 15
- Ускорение по горизонтали, g
- 10
- Продольное ускорение, g
- 10
- Минимальный угол крена, град
- -7
- Максимальный угол крена, град
- 7
- Минимальный угол тангажа, град
- -6
- Максимальный угол тангажа, град
- 6
- Минимальный угол рысканья, град
- -5
- Максимальный угол рысканья, град
- 5
Товары из этой же серии
- Серия: MAH
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 3000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 150
В корзину
1
- Серия: MAH
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 5000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 100
В корзину
1

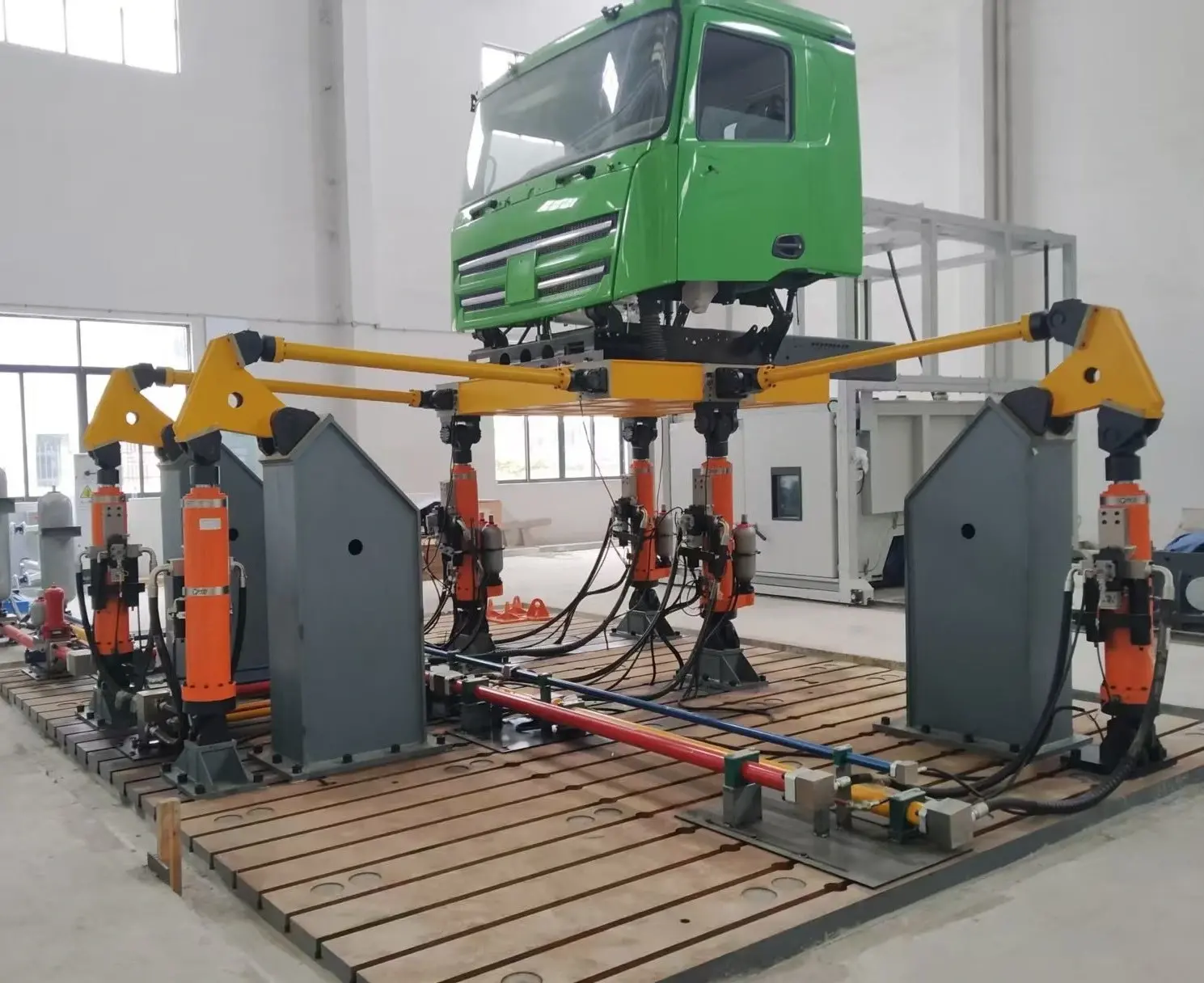

- Серия: MAH
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 10000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 80
В корзину
1
- Серия: MAH
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 30000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 50
В корзину
1
- Серия: MAH
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 50000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 50
В корзину
1
- Серия: STP
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 1000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 200
В корзину
1
- Серия: STP
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 2000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 200
В корзину
1
- Серия: STP
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 3000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 200
В корзину
1

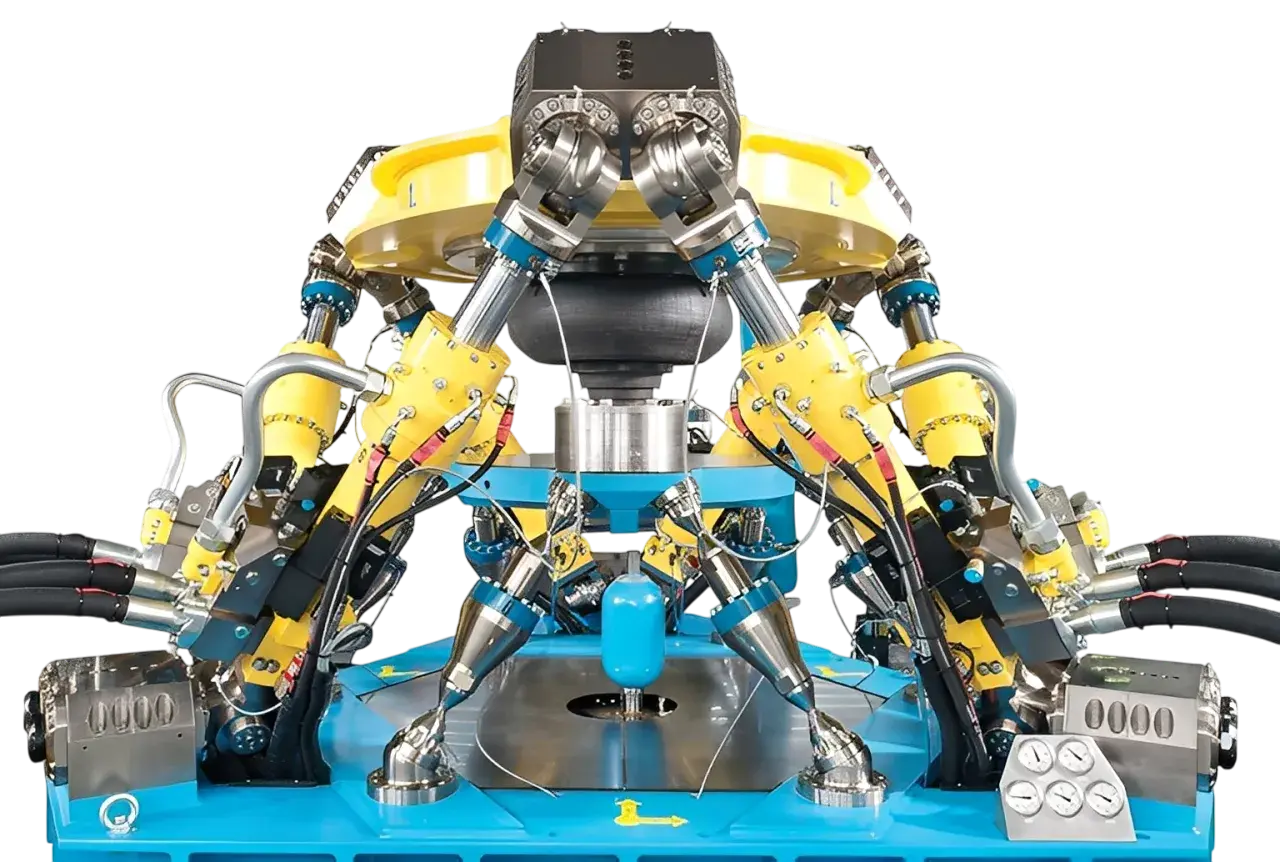

- Серия: STP
- Страна: Российская Федерация
- Производитель: ERSTVAK
- Максимальная нагрузка, кг: 5000
- Минимальная частота, Гц: 0.1
- Максимальная частота, Гц: 200
В корзину
1

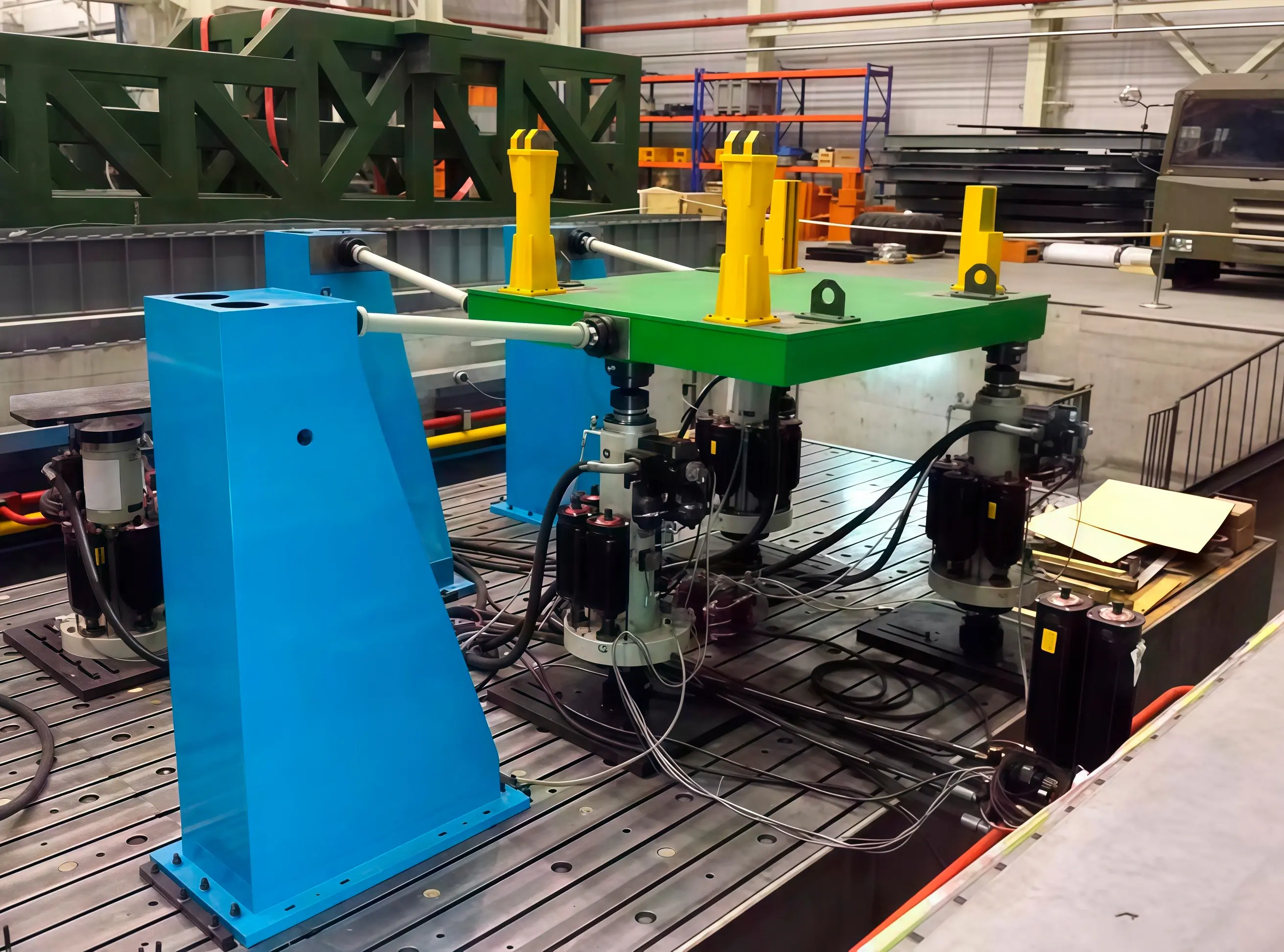

- Серия: MAP
