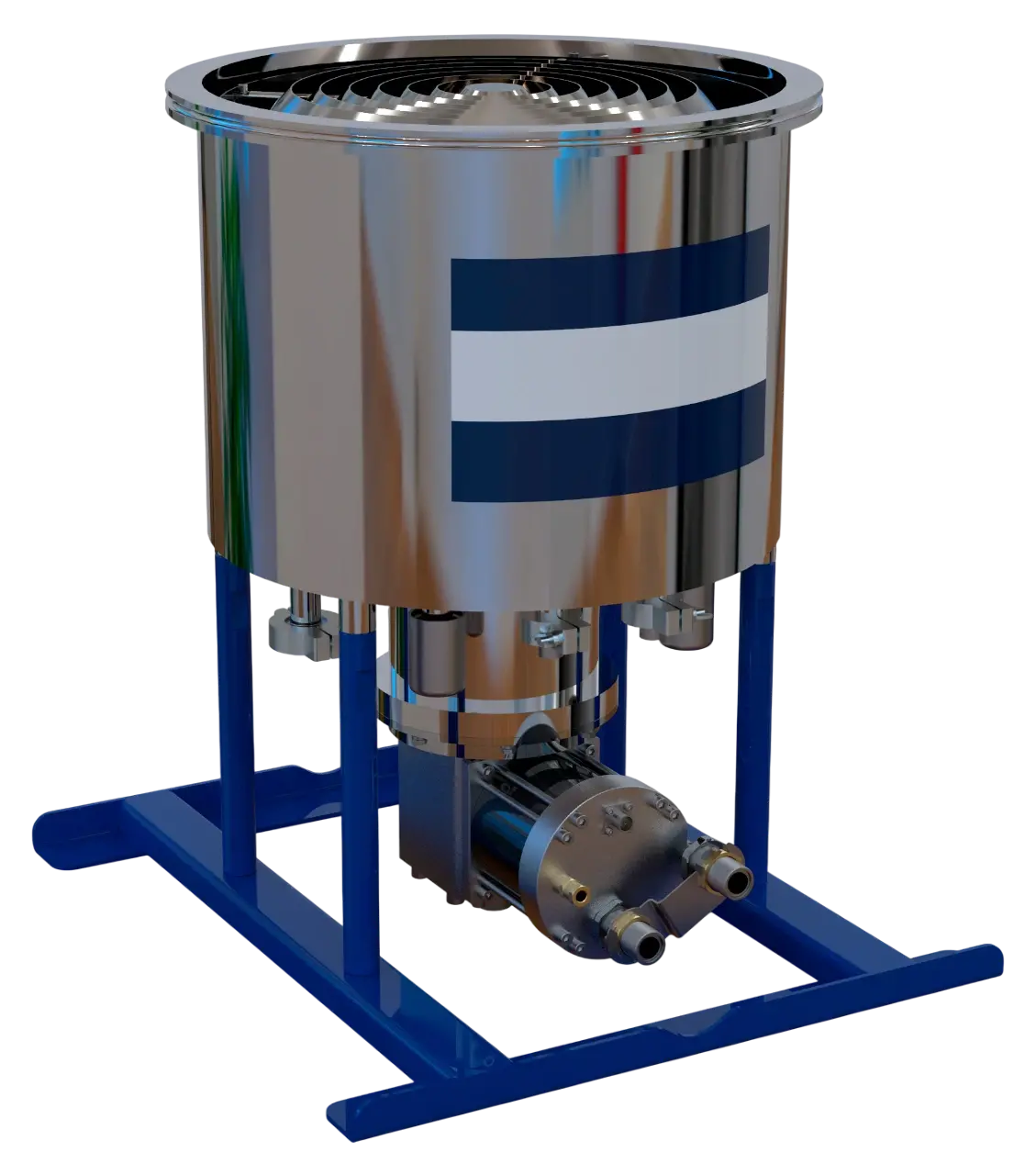

Криогенный насос ERSTVAK CryoVac EV-CTP-400
Криогенный насос ERSTVAK CryoVac EV-CTP-400 рассчитан на высоковакуумные установки с большой скоростью откачки. Принцип действия основан на связывании газов при криогенной температуре: водяной пар и другие конденсируемые компоненты осаждаются на холодных поверхностях, а лёгкие газы удерживаются сорбционным слоем.
В насосах EV-CTP используется криокулер с рабочей температурой 10 K. Остаточное давление серии достигает 10−7 Па. Откачка сопровождается накоплением газов внутри насоса, поэтому после исчерпания допустимой ёмкости выполняют регенерацию: криопанели нагревают, удаляют высвободившийся газ и снова охлаждают.
Принцип работы и эксплуатация
Криогенный способ особенно эффективен при высокой нагрузке по водяному пару, но для каждого газа скорость и доступная ёмкость различаются. Поэтому рабочий цикл EV-CTP-400 рассчитывают с учётом состава среды. Во время штатной работы форвакуумный насос не требуется.
Технические характеристики
- скорость откачки по водороду — 10000 л/с;
- скорость откачки по аргону — 5000 л/с;
- скорость откачки по водяному пару — 16000 л/с;
- ёмкость по аргону — 4300 SL;
- ёмкость по водороду — 24 SL;
- максимальная пропускная способность по аргону — 1500 Па·л/с.
Применение
EV-CTP-400 предназначен для чистых высоковакуумных производственных и испытательных процессов.
- PVD-процессы с высокой газовой нагрузкой.
- полупроводниковое производство.
- покрытие оптики и стекла.
- крупные исследовательские камеры.
- вакуумные стенды и системы ускорителей.
Скорость откачки, газовая ёмкость и максимальная пропускная способность относятся непосредственно к EV-CTP-400 и должны сопоставляться с конкретным режимом процесса.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 21600
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K400
- Охлаждение
- Водяное
- Масса, кг
- 70
- Серия
- CryoVac EV-CTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Время охлаждения, мин
- 120
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
