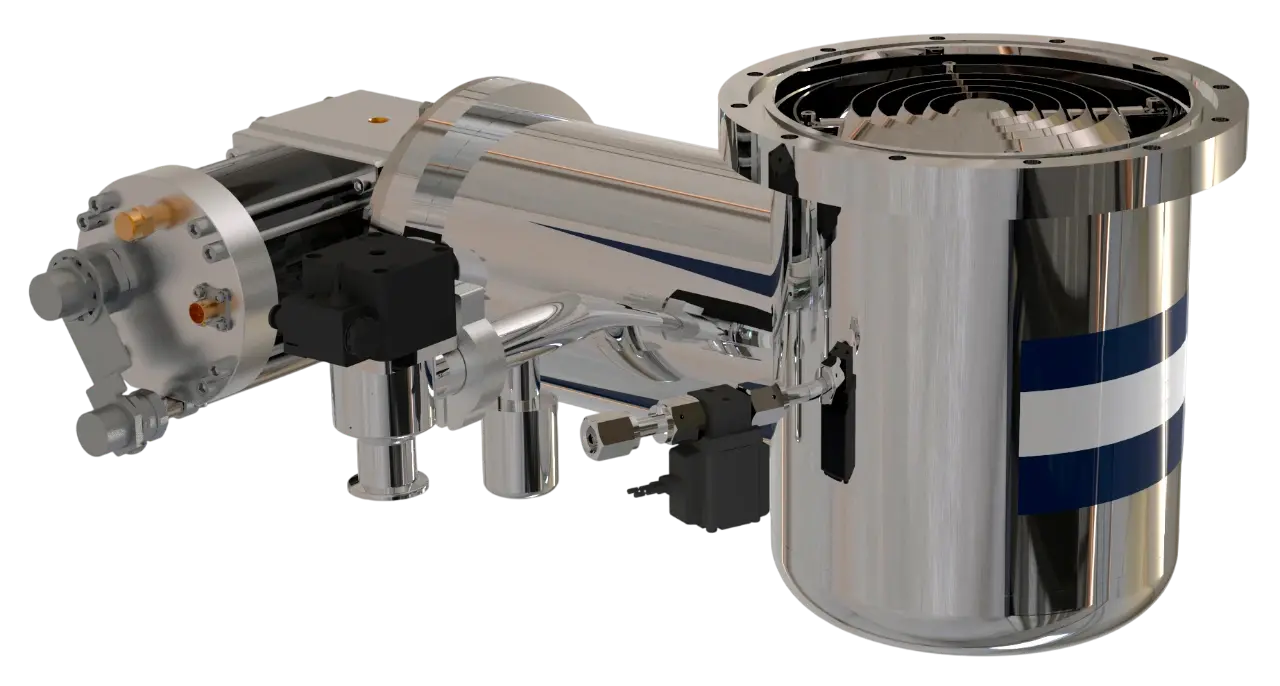

Криогенный насос ERSTVAK CryoVac EV-CTP-200W
Криогенный насос ERSTVAK CryoVac EV-CTP-200W относится к серии высоковакуумных криогенных насосов с безмасляным газовым трактом. Рабочий процесс основан на криоконденсации и криосорбции: газ связывается на холодных поверхностях вместо прохождения через вращающийся компримирующий механизм в вакуумном объёме.
Внутри насосов серии расположен криокулер с рабочей температурой около 10 K. Предельное остаточное давление достигает 10−7 Па. Накопление газов на холодных поверхностях не может продолжаться бесконечно: для восстановления ёмкости выполняют периодическую регенерацию с нагревом, отводом газа и последующим охлаждением.
Принцип работы и эксплуатация
Разные компоненты газовой смеси удерживаются криоповерхностями с различной эффективностью, поэтому характеристики модели приводятся отдельно для водорода, аргона и водяного пара. Это важно учитывать при расчёте реального цикла между регенерациями. Во время штатной работы форвакуумный насос не требуется.
Применение
EV-CTP-200W подходит для высоковакуумных процессов, в которых важно исключить масло из рабочей зоны и обеспечить эффективное удаление водяного пара и технологических газов.
- полупроводниковые и дисплейные технологии.
- вакуумное нанесение покрытий на оптику и стекло.
- исследовательские высоковакуумные установки.
- вакуумные печи и стенды.
- чистые технологические камеры.
При подборе модели необходимо учитывать состав газовой нагрузки, требуемое давление и продолжительность работы до регенерации.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 5400
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K200
- Охлаждение
- Водяное
- Масса, кг
- 19
- Серия
- CryoVac EV-CTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Время охлаждения, мин
- 100
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
