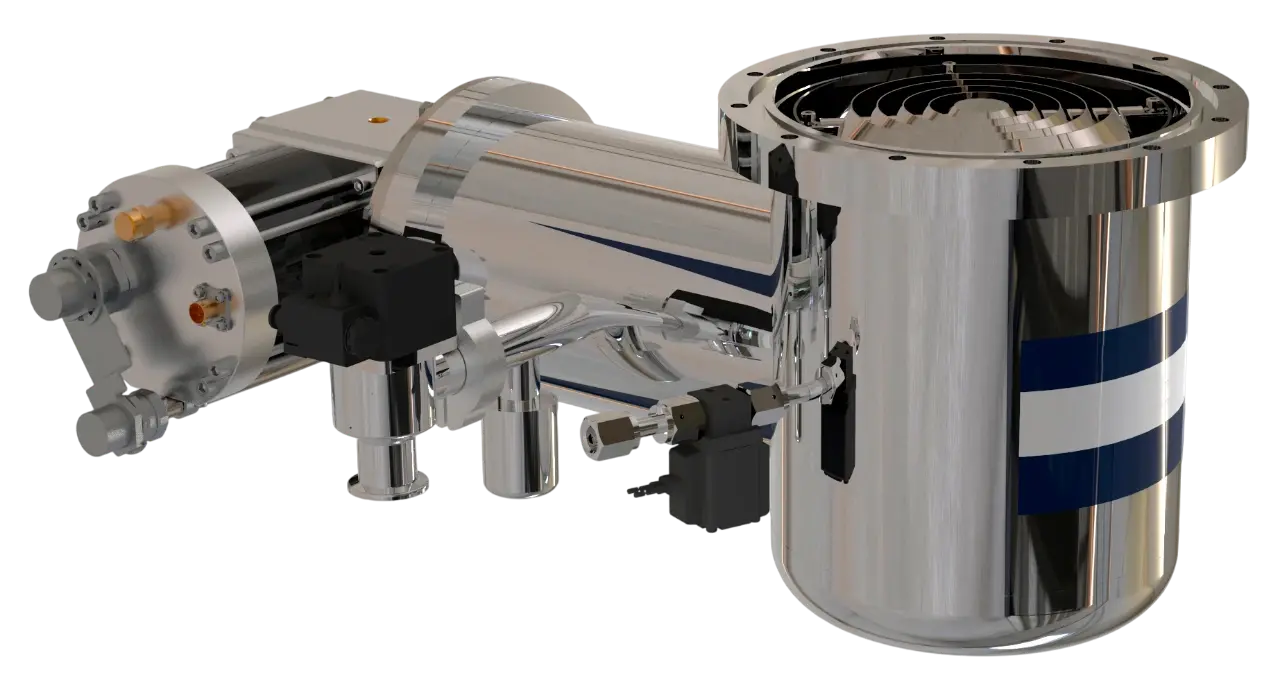

Криогенный насос ERSTVAK CryoVac EV-CTP-250W
Криогенный насос ERSTVAK CryoVac EV-CTP-250W представляет собой безмасляный высоковакуумный насос криогенного типа. Он связывает откачиваемые газы на охлаждённых внутренних поверхностях посредством конденсации и сорбции, поэтому в вакуумной части не требуется рабочее масло и отсутствует высокоскоростной ротор.
Рабочая температура криокулера серии составляет около 10 K. Остаточное давление линейки достигает 10−7 Па. В отличие от насосов непрерывного газового переноса, криогенный насос накапливает откачанные компоненты внутри, поэтому его эксплуатационный цикл включает обязательную периодическую регенерацию.
Принцип работы и эксплуатация
После насыщения криоповерхностей насос нагревают, накопленные газы удаляют, затем оборудование снова охлаждают до рабочего состояния. Продолжительность цикла зависит от состава и интенсивности газовой нагрузки. Во время штатной работы форвакуумный насос не требуется.
Технические характеристики
- скорость откачки по водороду — 3600 л/с;
- скорость откачки по аргону — 2000 л/с;
- скорость откачки по водяному пару — 6900 л/с;
- ёмкость по аргону — 2000 SL;
- ёмкость по водороду — 16 SL;
- максимальная пропускная способность по аргону — 1200 Па·л/с.
Применение
EV-CTP-250W предназначен для технологических камер, где нужен высокий вакуум без масляного загрязнения.
- вакуумное напыление.
- полупроводниковые процессы.
- производство дисплеев и солнечных панелей.
- исследовательские камеры.
- системы анализа материалов.
Скорости откачки, газовые ёмкости и максимальная пропускная способность относятся к EV-CTP-250W. При подборе дополнительно учитывают реальный состав газа и требуемый интервал между регенерациями.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 8640
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K250
- Охлаждение
- Водяное
- Масса, кг
- 28
- Серия
- CryoVac EV-CTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Время охлаждения, мин
- 110
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
