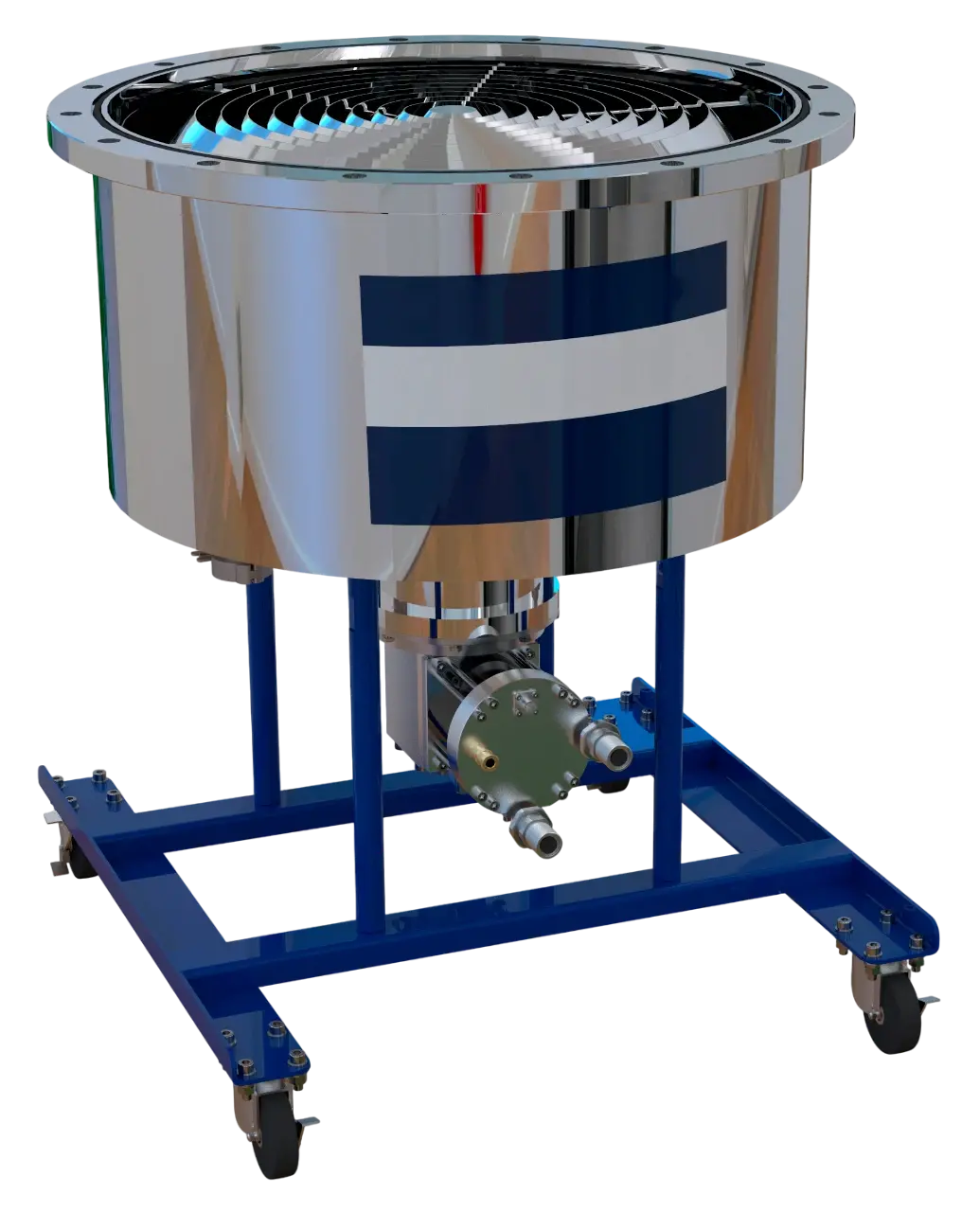

Криогенный насос ERSTVAK CryoVac EV-CTP-630
Криогенный насос ERSTVAK CryoVac EV-CTP-630 — высокопроизводительная модель серии CryoVac EV-CTP для чистой безмасляной откачки крупных высоковакуумных объёмов. Газ связывается на охлаждённых криоповерхностях за счёт конденсации и сорбции, без рабочего масла в вакуумной части.
Криокулер CryoVac EV-CTP работает при температуре порядка 10 K, а остаточное давление серии достигает 10−7 Па. Высокая газовая ёмкость не отменяет необходимости регенерации: накопленные компоненты периодически удаляют нагревом, после чего насос снова охлаждают до рабочего состояния.
Принцип работы и эксплуатация
В зависимости от природы газа меняются скорость откачки и количество вещества, которое насос способен удержать до регенерации. Поэтому EV-CTP-630 необходимо выбирать по газовому составу процесса, а не только по объёму камеры. Во время штатной работы форвакуумный насос не требуется.
Технические характеристики
- скорость откачки по водороду — 30000 л/с;
- скорость откачки по аргону — 14500 л/с;
- скорость откачки по водяному пару — 46000 л/с;
- ёмкость по аргону — 8200 SL;
- ёмкость по водороду — 120 SL;
- максимальная пропускная способность по аргону — 2000 Па·л/с.
Применение
EV-CTP-630 рассчитан на масштабные высоковакуумные установки с существенной газовой нагрузкой.
- крупные камеры вакуумного напыления.
- полупроводниковые и оптоэлектронные производства.
- космические имитаторы.
- вакуумные системы ускорителей.
- масштабные исследовательские стенды.
Скорости откачки, газовые ёмкости и максимальная пропускная способность относятся к EV-CTP-630. При подборе оборудования необходимо учитывать их совместно с газовым составом, режимом работы и заданным интервалом между регенерациями.
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 64800
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- ISO-K630
- Охлаждение
- Водяное
- Масса, кг
- 190
- Серия
- CryoVac EV-CTP
- Минимальная температура окружающей среды, °С
- 5
- Расход рабочей жидкости, л/мин
- 6.5
- Время охлаждения, мин
- 150
- Температура охлаждающей воды
- +8 — +35
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
