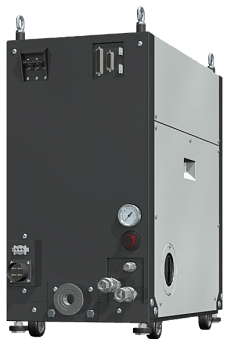

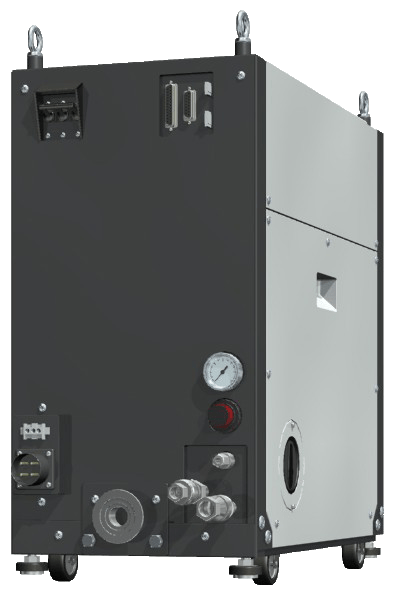

Винтовой вакуумный насос EBARA EV-S100P

product-card

Тип Винтовые
Уровень вакуума Средний
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 600
Предельное остаточное давление, мбар (абс.) 0.005
Мощность, кВт 0.65
Входной патрубок DN80
Выходной патрубок DN40
Количество ступеней Многоступенчатый

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Винтовой вакуумный насос EBARA EV-S100P — сухой безмасляный форвакуумный насос серии EV-S для технологических вакуумных систем. Исполнение P оснащается модулем продувки азотом. Серия EV-S разработана с акцентом на низкое энергопотребление, компактное исполнение и высокую коррозионную стойкость, что важно при интеграции оборудования в промышленные и исследовательские вакуумные установки.

В рабочей камере насоса не используется вакуумное масло. В серии применяются высокоэффективный электродвигатель, оптимизированное число ступеней сжатия и улучшенная система управления двигателем с интеллектуальным контролем. Для чистых процессов EV-S допускает работу без расхода азота; в P-исполнении азотная продувка предусмотрена как отдельная функциональная возможность.

Конструкция и эксплуатация

EV-S100P использует водяное охлаждение и относится к сухим форвакуумным насосам. При проектировании системы учитывают подключение охлаждающей воды, электропитания и линии азотной продувки. Высокая коррозионная стойкость серии позволяет применять насосы EV-S в технологических процессах, где состав откачиваемой среды предъявляет повышенные требования к материалам проточной части.

Компактность является общесерийной особенностью EV-S и учитывается при компоновке вакуумного оборудования наряду с требованиями к трубопроводам и обслуживанию. Сухая схема откачки исключает использование масла непосредственно в рабочей камере насоса.

Применение

Насосы EV-S применяются для откачки загрузочных камер, вакуумных камер сканирующих электронных микроскопов и в PVD-процессах. EV-S100P относится к этой линейке и сочетает сухую форвакуумную откачку с P-исполнением, предусматривающим азотную продувку. Такая конфигурация используется в технологических системах, где подача продувочного газа заложена в схему процесса.

Тип: Винтовые

Уровень вакуума: Средний

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 600

Предельное остаточное давление, мбар (абс.): 0.005

Мощность, кВт: 0.65

Входной патрубок: DN80

Выходной патрубок: DN40

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 120

Габаритные размеры (ДхШхВ), мм: 532×260×570

Напряжение, В: 380

Серия: EV-S

Расход рабочей жидкости, л/мин: 2

Температура охлаждающей воды: +5 — +30

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
