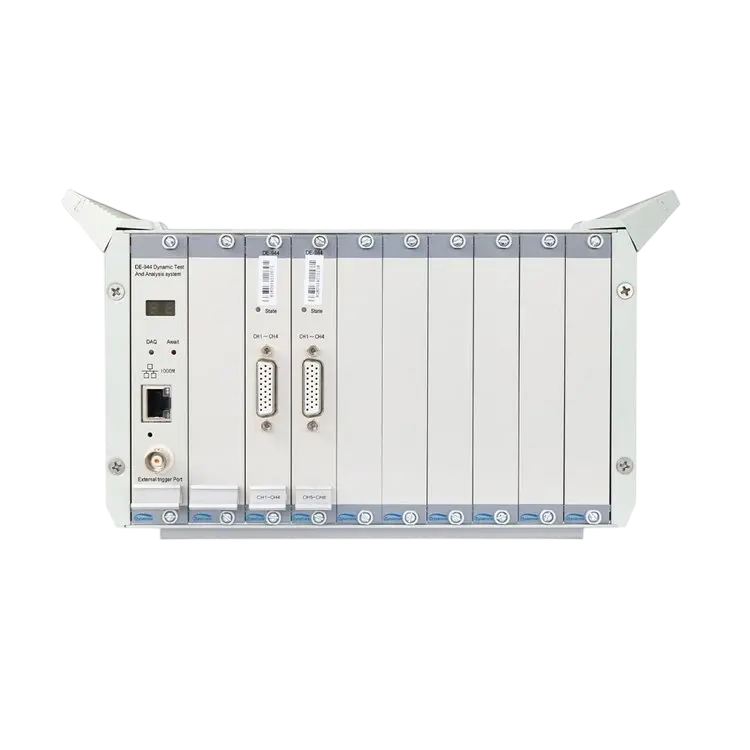

Анализатор динамических сигналов DynaTronic DE-944 (64 канала)
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Система сбора данных DE-944 производства компании DynaTronic с синхронной дискретизацией измерительных каналов предназначена для испытаний на прочность и оценку срока службы крупногабаритных конструкций.
Система сбора данных DE-944 поддерживает одновременную выборку 32/64 аналоговых входных каналов с программно-выбираемой конфигурацией входов GND, Sin-DC, Dif-DC, AC, Sin-IEPE, Dif-IEPE для измерения различных физических величин, таких как напряжение, ток, напряжение, деформация, давление, температура, вибрация и так далее.
При необходимости работы с более чем 64 аналоговыми входами, несколько систем DE-944 могут быть объединены и синхронизированы с помощью Gigabit Ethernet коммутатора, блока синхронизации и шины межприборного обмена для обеспечения возможности поддержки одновременной выборки более чем от 1000 входных каналов.
Особенности
- 24-битный АЦП с частотой дискретизации до 256 кГц для каждого канала
- Встроенная схема компенсации моста и генератор возбуждения
- Номер реестровой записи в ФГИС АРШИН 78819-20
- Встроенный источник питания 24В/4мА для питания IEPE-датчиков (акселерометры, микрофоны)
- Встроенные фильтр низких частот и фильтр для устранения эффекта наложения спектров
- Поддержка идентификации оборудования (EID) и индикации состояния сигнала
- Возможность оперативной калибровки каналов напряжения/деформации для быстрого определения текущего состояния
Программное обеспечение
Программное обеспечение DE-BPS BasicPlatform предназначено для работы под управлением операционных систем Windows XP/7/8/10/11 и предоставляет комплексный набор инструментов для управления, анализа и обработки данных.
Основные функции: конфигурация параметров, управление функциями, анализ данных, просмотр данных, масштабирование кривых, управление данными, генерация отчетов, непрерывная запись — поддержка длительного мониторинга без потери данных.
Дополнительные характеристики
|
Максимальная стабильность за 24ч, % |
0.01 |
|---|---|
|
Максимальный дрейф нуля за 2 ч, мкε |
3 |
|
Сопротивление резисторов для компенсации моста (трехпроводная четвертьмостовая схема), Ом |
120/350 |
|
Минимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом |
50 |
|
Максимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом |
10000 |
|
Напряжение моста (DC), В (±0.1%) |
2, 5, 10, 24 |
|
Максимальный ток питания, мА |
30 |
|
Частота среза фильтра низких частот (-3дБ ±1дБ), Гц |
30, 300, 3000, PASS |
|
Максимальная плоскость фильтра низких частот (в полосе до 2/3 частоты среза), дБ |
0.1 |
|
Затухание в полосе задерживания фильтра низких частот, дБ/окт |
18 |
|
Нижняя граница частотного отклика, кГц |
DC |
|
Напряжение переменного тока, В |
100 – 240 |
|
Частота тока, Гц |
10 – 30 |
|
Рабочая влажность при 40 °С, %RH |
20 … 90 |
|
Температура хранения, °С |
-40 … 60 |
|
Частота при испытаниях на виброустойчивость, Гц |
5 – 55 – 5 |
|
Максимальная развертка, окт/мин |
1 |
|
Длительность удержания резонанса, мин |
10 |
|
Направление вибрации при испытаниях |
X, Y, Z |
|
Частота среза фильтра для устранения эффекта наложения спектров (от частоты дискретизации) |
1/2.56 |
|
Затухание в полосе задерживания фильтра для устранения эффекта наложения спектров, дБ/октава |
-120 |
|
Максимальная погрешность индикации информации, %±3 мкε |
0.5 |
|
Автобалансировка измерения деформации, мкε |
±20000 |
|
Максимальная неравномерность амплитудно-частотных характеристик (в пределах анализируемого частотного диапазона), дБ |
0.05 |
|
Максимальная изоляция между каналами, Дб |
80 |
|
Частота среза фильтра высоких частот, Гц |
0.3, 1, 5, PASS |
|
Максимальная неравномерность амплитудно-частотных характеристик фильтра высоких частот (выше 2× частоты среза), дБ |
0.1 |
|
Максимальное затухание в полосе задерживания фильтра высоких частот, дБ/окт |
12 |
Модули и аксессуары
|
Плата DE-944 |
|
|---|---|
|
Количество входных каналов |
4 |
|
Входное соединение |
GND, Dif-DC, Sin-DC, AC, Dif-IEPE, Sin-IEPE, трехпроводный 1/4 моста, 1/2 моста, полный мост |
|
Диапазон входного напряжения, В |
±0,1 … ±10,0 |
|
Диапазон измерения деформации, мкε |
±1000 … ±100000 |
|
Аналого-цифровой преобразователь (АЦП), бит |
18 |
|
Частота дискретизации, кГц |
До 256 |
|
Погрешность системы, % |
≤0,2 |
|
Амплитудно-частотная характеристика |
DC ... 100 кГц |
|
Базовый модуль (шасси) DE-92U (полустоечный 3U 19") |
|
|---|---|
|
Комплектация |
СPU на базе SOC, модуль передачи данных Ethernet, плата управления |
|
Количество слотов для плат |
8 |
|
Интерфейс связи |
Гигабитный порт Ethernet |
|
Электропитание |
100 … 240 В, AC\12 В, DC |
|
Базовый модуль (шасси) 19" DE-93U |
|
|---|---|
|
Комплектация |
СPU на базе SOC, модуль передачи данных Ethernet, плата управления |
|
Количество слотов для плат |
16 |
|
Интерфейс связи |
Гигабитный порт Ethernet |
|
Электропитание |
100 … 240 В, AC\12 В, DC |
|
Преобразователь заряда DT5857-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Максимальный входной заряд, пКл |
105 |
|
Сопротивление на входе, Ом |
>10¹¹ |
|
Чувствительность усилителя на выходе, мВ/пКл |
0.1 и 10 |
|
Погрешность отображения, % |
<1 |
|
Уровень шума, пКл |
<10×10-3 |
|
Максимальный частотный диапазон |
0.3Гц … 1 МГц (+0.5дБ … -3дБ) |
|
Искажение (на частотах <30 кГц), % |
<0.5 |
|
Квадратично-интегрирующий преобразователь для IEPE-датчиков DT5856-8 (опционально) |
|
|---|---|
|
Встроенная схема смещения, В/мА |
24/4 |
|
Полоса пропускания усилителя, Гц |
0.3 … 100000 (+0.5дБ … -3дБ) |
|
Коэффициент искажения (на частотах <30 кГц), % |
<0.5 |
|
Типы интегрирования |
Без интегрирования |
|
Частотный диапазон (первичное интегрирование), Гц |
10 … 10000/1 … 1000 |
|
Частотный диапазон (вторичное интегрирование), Гц |
10 … 1000/1 … 100 |
|
Погрешность интегрирования (первичное интегрирование), % |
<3 |
|
Погрешность интегрирования (вторичное интегрирование), % |
<5 |
|
Габаритные размеры (ДхШхВ), мм |
50х35х110 |
|
Преобразователь токовой петли DT3811-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
2-х и 3-х проводные датчики 4 … 20 мА |
|
Питание датчиков |
24В, DC |
|
Усилитель-нормализатор для DT3814-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
Pt10, Pt100, Pt1000 |
|
Диапазон измеряемых температур, ℃ |
-200 … 850 |
|
Точность измерений, % |
0.5 ±0.5℃ |
|
Напряжение на входе |
1 мА ± 2 мкА |
|
Модуль тахометра/счетчика TC-01 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Диапазон частоты вращения, об/мин |
30...600 000 |
|
Точность вращения, % |
<0,05 ±1 об/мин |
|
PPR, импульс/оборот |
1 … 4096 |
|
Соотношение осей |
0.01 … 100 |
|
Режим работы счетчика |
прямой/обратный ход, накопительный подсчёт импульсов, подсчёт импульсов за единицу времени |
|
Сброс счетчика |
ручной/автоматический |
|
Диапазон счёта импульсов, имп/с |
0 – 100 000 |
|
Электропитание |
5 В, DC/50 мА |
|
Выходная карта генератора сигналов DT5944 (опционально) |
|
|---|---|
|
Количество входных каналов |
2 |
|
Диапазон напряжений (пиковое), В |
±10 |
|
Электропитание, мА |
5 |
|
Частота, Гц |
0,1 … 20000 |
|
Аналого-цифровой преобразователь (АЦП), бит |
24 |
|
Точность (в диапазоне до 2 кГц), % |
±1 |
|
Типы сигналов |
синусоидальный сигнал с постоянной частотой развертка синусоидальная волна постоянной частоты квадратная волна случайная волна всплеск случайной волны |
|
Плата CAN-интерфейса DT5945 (опционально) |
|
|---|---|
|
Количество входных каналов |
2 |
|
Протокол |
CAN2.0B |
|
Скорость передачи |
4800 бит/с … 1 Мбит/с |
|
Режим связи |
Дуплексная передача и прием по CAN-шине |
|
Поддержка загрузки файлов |
.dbc |
|
Поддерживаемы форматы рамок |
Стандартный/расширенный |
|
Минимальный интервал отправки, сек |
1 |
|
Плата интерфейса RS485 DT5946 (опционально) |
|
|---|---|
|
Количество входных каналов |
2 |
|
Скорость передачи данных, Б/c |
1200 – 115200 |
|
Цифровая плата ввода-вывода DT5947 (опционально) |
|
|---|---|
|
Количество цифровых каналов ввода/вывода |
8 (DI)/8 (DO) |
|
Поддержка контактов в цифровых вводах |
Пропускающий и не пропускающий ток |
|
Цифровые выводы |
Выход с нагрузочной способностью (каналы 1–4) и TTL-вывод (каналы 5–8) |
|
Электропитание силовых вывод, В/А |
24/1 |
|
Блок синхронизации DT5611A (опционально) |
|
|---|---|
|
Количество входных каналов |
8 |
|
Встроенные компоненты |
Распределитель тактовой синхронизации |
|
Встроенные компоненты |
Поддержка каскадного подключения нескольких блоков синхронизации |
|
Корпус |
19", 1.5U |
|
Кабель C-4 |
|
|---|---|
|
Количество входных каналов |
1 |
|
Тип кабеля |
Кабель длиной 5 м или 1,5 м с коммутационной коробкой |
- Производитель
- DynaTronic
- Интерфейс
- Гигабитный порт Ethernet или USB 3.0
- Тип датчиков
- датчик Холла (биполярный)
- Масса, кг
- 12
- Минимальная рабочая температура, °C
- -10
- Максимальная рабочая температура, °C
- 50
- Мощность, Вт
- 320
- Минимальное сопротивление на входе, МОм
- 10
- Максимальное сопротивление на входе, МОм
- 20
- Максимальный уровень шума, мкВ
- 3
- Конфигурация моста
- Трехпроводная четвертьмостовая схема
- Количество входных каналов на плату
- 4
- Количество слотов для плат
- 16
- Входное соединение
- Dif-IEPE
- Фазовая точность, град
- Зависит от частоты дискретизации и количества линий БПФ
- Пределы напряжений на входе (абсолютное значение), В
- 10
- Верхний предел динамического диапазона, дБ
- 120
- Максимальная погрешность индикации, %
- 0.2
- Максимальная нелинейность, %FS
- 0.1
- Пределы измеряемой деформации (абсолютное значение), мкε
- 100000
- Последовательно-приближающий аналого-цифровой преобразователь (SAR АЦП), бит
- 24
- Верхняя граница частотного отклика, кГц
- 100
- Минимальный частотный отклик, Дб
- 0.5
- Максимальный частотный отклик, Дб
- -3
- Макс. частота непрерывной дискретизации, МГц
- 128
- Макс. частота переходной дискретизации, МГц
- 128
- Макс. частота дискретизации (все каналы), кГц/канал
- 128
- Амплитуда вибрационного воздействия, мм
- 0.19
- Длина, мм
- 482
- Ширина, мм
- 133
- Высота, мм
- 338
