Автоматическая линия нанесения клейкой ленты на биполярные пластины SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-BP

На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны

  • В наличии

product-card

Автоматическая линия нанесения клейкой ленты на биполярные пластины SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-BP
Автоматическая линия нанесения клейкой ленты на биполярные пластины SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-BP
Описание
Характеристики

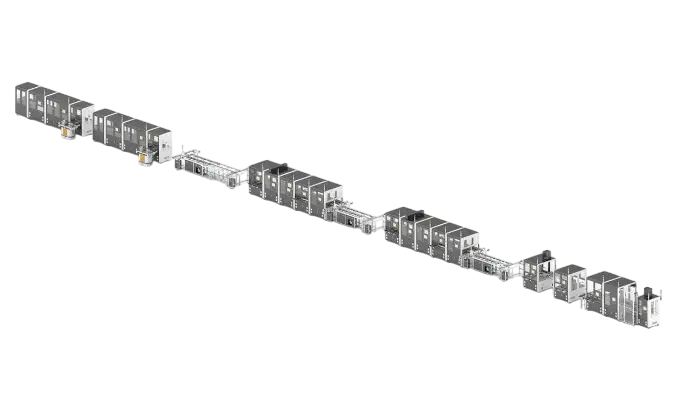

Автоматическая линия нанесения клейкой ленты на биполярные пластины SEC-H500-BP производства Suzhou Second New Energy Technology Co., Ltd. предназначена для реализации нанесения клеящих слоёв и проверки герметичности на графитовых пластинах, композитных и металлических пластинах.

Особенности

  • Конвейерная система перемещения;
  • Система дозирования обеспечивает нанесение клеевого состава с высокой точностью по заданным параметрам;
  • Система ламинирования выполняет процесс наложения защитных и функциональных слоев на поверхность пластины;
  • Система запрессовки генерирует необходимое давление на ламинированные элементы для их плотного соединения и обеспечения герметичности клеевой линии;
  • Система отверждения обеспечивает полимеризацию клеевого состава в контролируемых условиях. Это позволяет достичь необходимой прочности соединений;
  • Система контроля параметров клеящего вещества определяет толщину и ширину слоя;
  • Система укладки отвечает за сбор и укладку готовых биполярных пластин в транспортные или технологические кассеты для дальнейшего использования;
  • Информационная система управления обеспечивает передачу и автоматическое сохранение данных о процессе, таких как считывание QR-кода, скорость дозирования, давление, производительность и т.д., совместима с системами MES и CIM, а также поддерживает резервное копирование под одним ключом.

Базовая конфигурация

Дополнительная конфигурация

Система транспортировки

Система сканирования

Диспенсер

Система контроля герметичности

Система контроля разрывов клея/герметика

Система ламинирования

Система прессования

Система отверждения

Система контроля

Система укладки

Система управления

Производитель
Suzhou Second New Energy Technology Co.,Ltd.
Артикул
SEC-H500-BP
Электропитание
AC 220 В, 50-60 Гц, 280 кВт
Система управления
ПЛК и ПО на базе Windows 11
Условия эксплуатации
Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
Точность контроля температуры, ±°C
1
Габаритные размеры рабочей зоны, мм
500(X) × 300(Y) × 5(Z)
Габаритные размеры (ДхШхВ), мм
9000 × 4600 × 2000
Максимальная точность обнаружения разрыва клея, мм
0.3
Максимальная производительность, с/шт
20
Точность контроля клеевой линии, мм
По всей площади — ±0.05
Время затвердевания, мин
30 — 120
Диапазон температур отверждения, °C
От комнатной до +200
Максимальное усилие запрессовки, кН
30
Максимальная точность ламинирования, ±мм
0.05

Товары из этой же серии

Универсальный диспенсер для биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-HEC500
Универсальный диспенсер для биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-HEC500
  • Артикул: SEC-HEC500
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
  • Габаритные размеры рабочей зоны, мм: 500(X) × 300(Y) × 100(Z)
  • Габаритные размеры (ДхШхВ), мм: 1200 × 1100 × 2000
В корзину
1
Универсальный диспенсер для мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500
Универсальный диспенсер для мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500
  • Артикул: SEC-H500
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
  • Габаритные размеры рабочей зоны, мм: 500(X) × 300(Y) × 100(Z)
  • Габаритные размеры (ДхШхВ), мм: 1200 × 1100 × 2000
В корзину
1
Двухкоординатный диспенсер для биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-2Y
Двухкоординатный диспенсер для биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-2Y
  • Артикул: SEC-H500-2Y
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
  • Габаритные размеры рабочей зоны, мм: 800(X) × 700(Y1) × 700(Y2) × 100(Z)
  • Габаритные размеры (ДхШхВ), мм: 1200 × 1100 × 2000
В корзину
1
Универсальный диспенсер для электролизной установки SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H800 PEM
Универсальный диспенсер для электролизной установки SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H800 PEM
  • Артикул: SEC-H800 PEM
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 2.5 кВт
  • Система управления: ПЛК и ПО на базе Windows 11
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90%
  • Точность контроля температуры, ±°C: 1
В корзину
1
Установка запрессовки клейкой ленты SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-TP
Установка запрессовки клейкой ленты SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-TP
  • Артикул: SEC-H500-TP
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
  • Система управления: ПЛК и ПО
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90%
  • Скорость по оси Z, мм/с: 200
В корзину
1
Универсальная установка для нанесения, контроля и ламинирования SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-DF
Универсальная установка для нанесения, контроля и ламинирования SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-DF
  • Артикул: SEC-H500-DF
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 5 кВт
  • Система управления: ПЛК и ПО на базе Windows 11
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90%
  • Габаритные размеры рабочей зоны, мм: 500(X) × 300(Y)
В корзину
1
Автоматическая линия для нанесения клейкой ленты на биполярные пластины SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-TPL
Автоматическая линия для нанесения клейкой ленты на биполярные пластины SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-TPL
  • Артикул: SEC-H500-TPL
  • Производитель: Suzhou Second New Energy Technology Co.,Ltd.
  • Электропитание: AC 220 В, 50-60 Гц, 20 кВт
  • Система управления: ПЛК и ПО на базе Windows 11
  • Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
  • Точность контроля температуры, ±°C: 1
В корзину
1

Не забудьте купить

Циклонный сепаратор ERSTVAK NOVA 28 W
Циклонный сепаратор ERSTVAK NOVA 28 W
  • Производитель: ERSTVAK Ltd.
  • Присоединительный размер: Rc2-1/2
  • Максимальное рабочее давление, бар: 16
  • Номинальная пропускная способность, м³/мин: 28
  • Габаритные размеры (ВхШ), мм: 536 × 165
  • Масса установки, кг: 6.15
В корзину
1

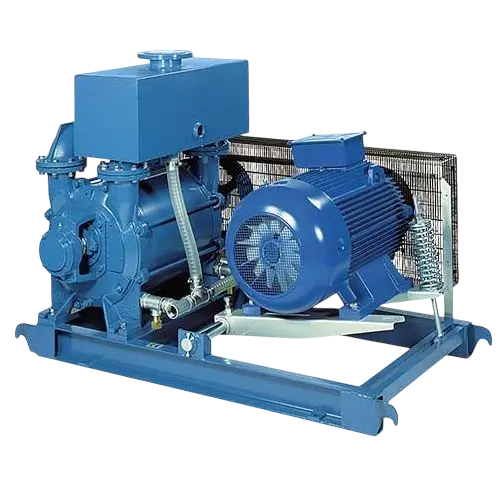

Водокольцевой вакуумный насос ROBUSCHI LRVS 60/TM-CT ex. 09
Водокольцевой вакуумный насос ROBUSCHI LRVS 60/TM-CT ex. 09
  • Артикул: LRVS 60/TM-CT ex. 09
  • Габаритные размеры, мм: 1759х847,5х1340
  • Производитель: ROBUSCHI
  • Предельное остаточное давление, мбар: 33
  • Мощность, кВт: 30
  • Частота вращения, об/мин: 970
В корзину
1

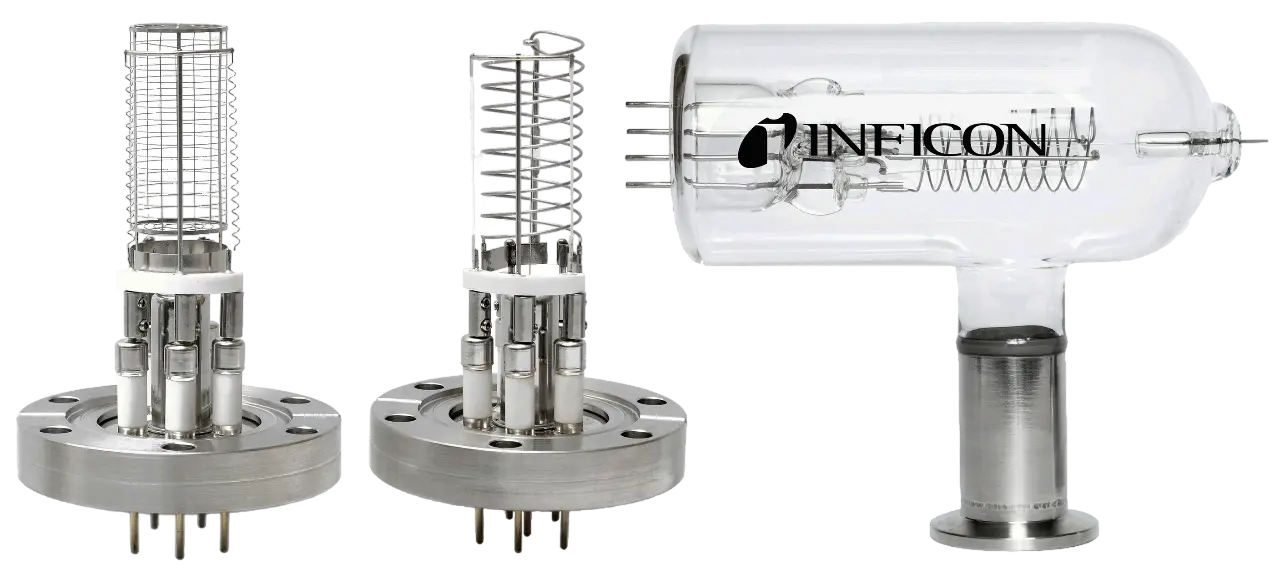

Пассивный ионизационный вакуумметр с горячим катодом INFICON BAG053
Пассивный ионизационный вакуумметр с горячим катодом INFICON BAG053
  • Производитель: INFICON
  • Принцип измерения: Ионизация с горячим катодом
  • Ориентация при монтаже: Любая
  • Макс. температура прогрева, °C: 450
  • Конфигурация системы электродов: Датчики Байярда-Альперта
  • Точность измерения (N2, типовая), ±%: 20
В корзину
1
Штуцер с наружной резьбой ER-Lok – CM (FT-MN)
Штуцер с наружной резьбой ER-Lok – CM (FT-MN)
  • Производитель: ER-Lok
  • Максимальное рабочее давление (дюймовая труба), psig: 1100
  • Максимальное рабочее давление (метрическая труба), бар: 700
  • Максимальный крутящийся момент при установке (без покрытия): 490
  • Максимальный крутящийся момент при установке (с покрытием): 255
  • Тип резьбы: Дюймовая труба - Резьба NPT
В корзину
1

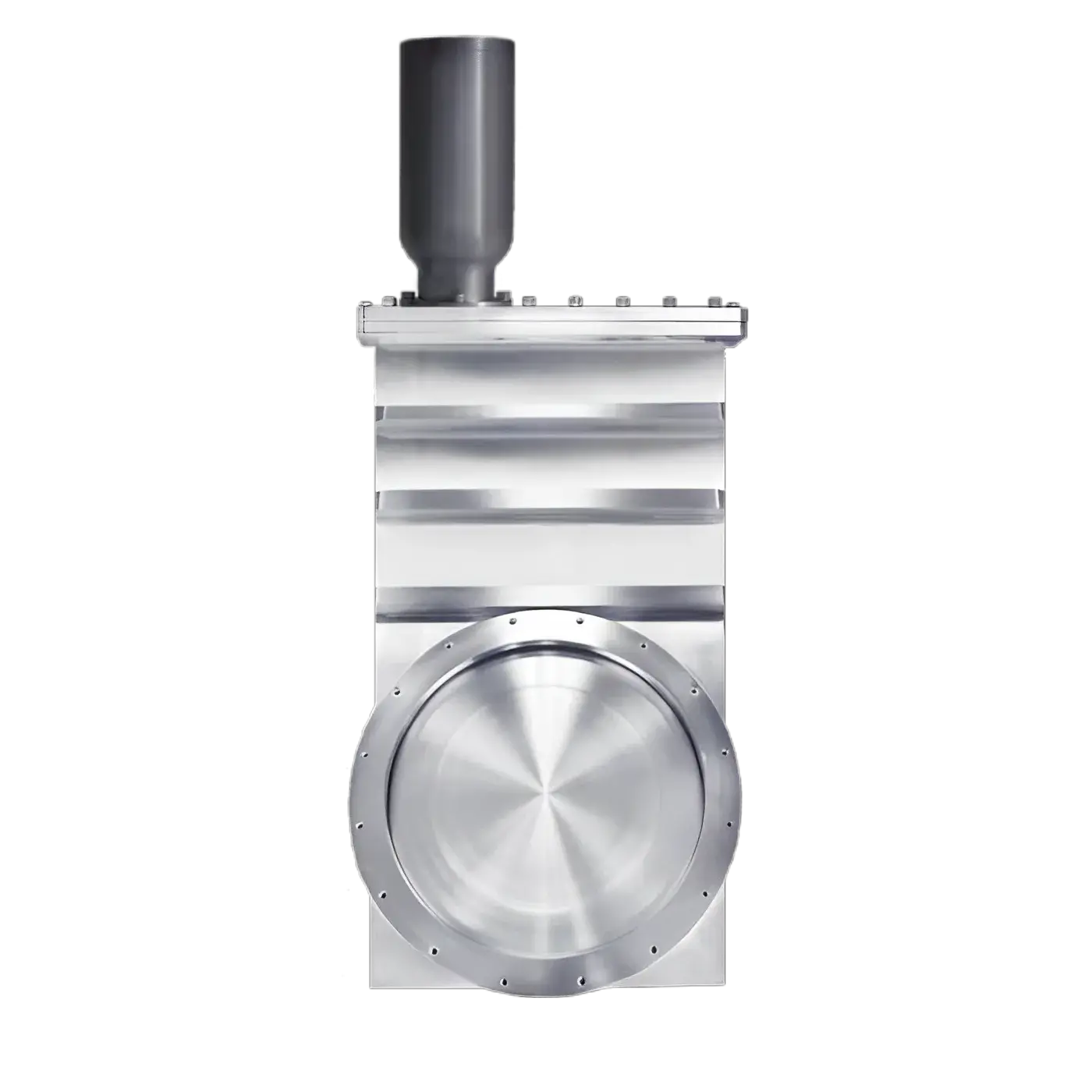

Высоковакуумный затвор KIng Lai AGP-UHV-CF1000M
Высоковакуумный затвор KIng Lai AGP-UHV-CF1000M
  • Производитель: King Lai
  • Модель: AGP-UHV-CF1000M
  • Длина, мм: 948
  • Размер фланца: DN200
  • Назначение: Промышленный
  • Внутренний диаметр, мм: 232
В корзину
1

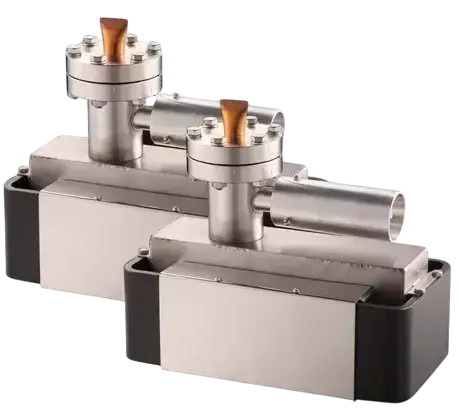

Ионно-геттерный магниторазрядный вакуумный насос KYKY 3L-25
Ионно-геттерный магниторазрядный вакуумный насос KYKY 3L-25
  • Артикул: 3L-25 CF35
  • Габаритные размеры, мм: 222х121х161
  • Производитель: KYKY Technology Co. Ltd.
  • Предельное остаточное давление, мбар: 7 × 10^(-8)
  • Производительность, л/с: 21
  • Температура прогрева без магнитов, °C: до 300
В корзину
1
Фланец двусторонний King Lai CF-DF-275x150 с отверстием под трубу
Фланец двусторонний King Lai CF-DF-275x150 с отверстием под трубу
  • Производитель: King Lai
  • Количество отверстий: 6
  • Диаметр отверстий для болтов: 6.73
  • Рабочая температура, °С: От -190 до 450
  • Предельное давление, Торр: 10Е-13
В корзину
1

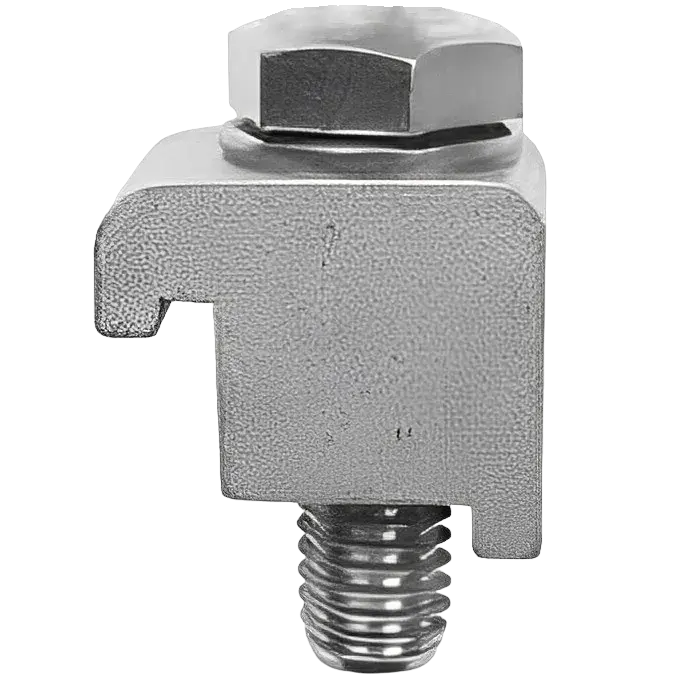

Струбцина одинарная King Lai ISOK-SC-63100M-ZP
