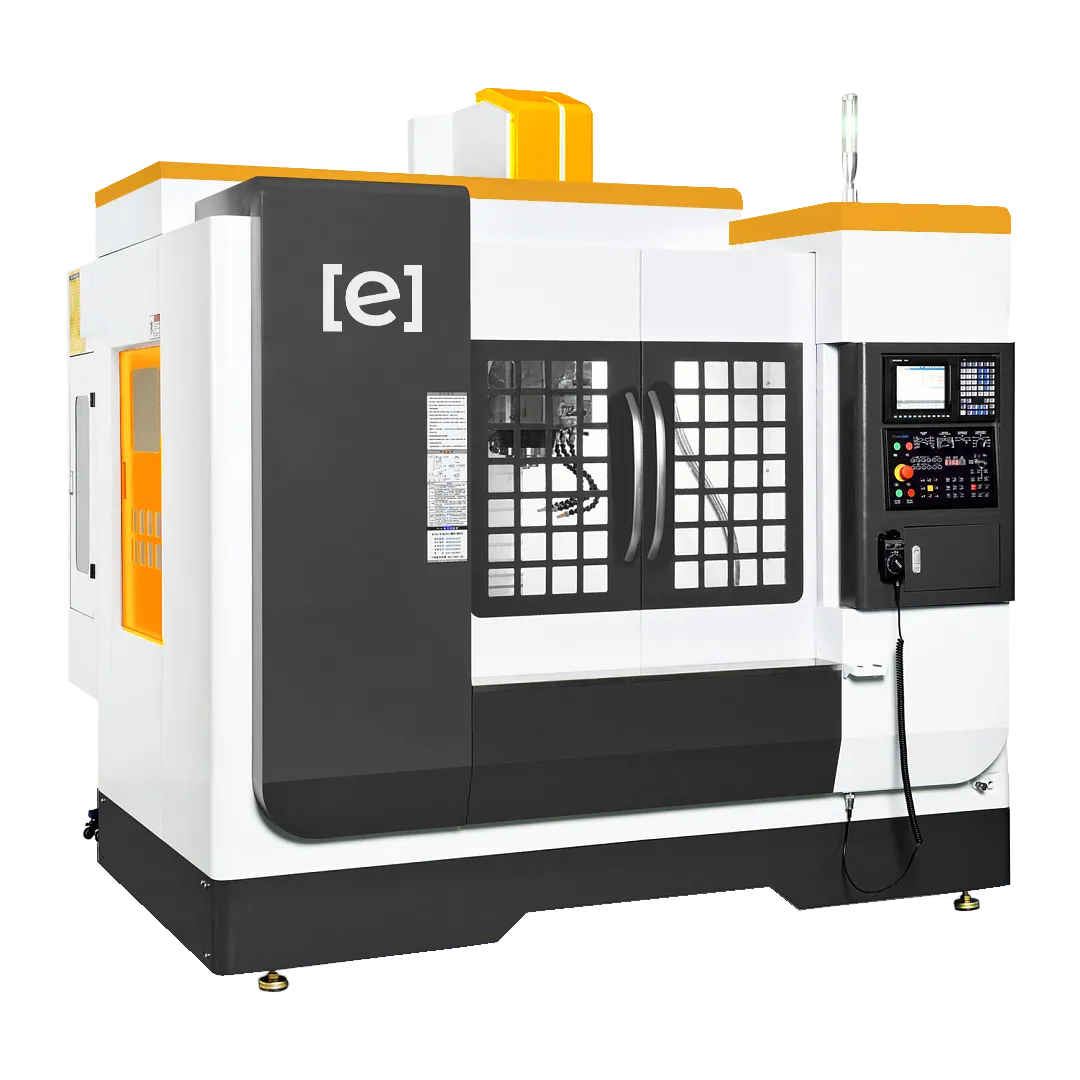

Фрезерный обрабатывающий центр с направляющими скольжения EMVB-1580
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Цельнолитые станина и колонна станка коробчатого типа с утолщёнными стенками. Широкая юбка колонны обеспечивает более жесткую конструкцию.
В шпиндель установлены высокоточные подшипники. Масляное охлаждение шпинделя предотвращает тепловые расширения. Пневматическая продувка конуса шпинделя при смене инструмента.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределения нагрузки.
Данная серия станков для работы с большими силовыми нагрузками имеет направляющие скольжения, которые обладают преимуществом по нагрузочной способности, жесткости и демпфирующей способности.
Стандартная комплектация
- Система ЧПУ FANUC 0i-MF + Manual Guide i
- Закрытая рабочая зона
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Русскоязычная документация
Опции
- Система ЧПУ Siemens / Mitsubishi
- Увеличение скорости, мощности шпинделя
- Конвейер стружки
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки X, Y, Z
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот, привод двери)
- Увеличение высоты колонны
- Постпроцессор
- Увеличение кол-ва позиций инструментального магазина
- Поворотный стол (оси 3+1 / 3+2)
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4800 × 3200 × 3400
- Ход по оси X, мм
- 1500
- Ход по оси Y, мм
- 800
- Ход по оси Z, мм
- 700
- Расстояние от торца шпинделя до поверхности стола, мм
- 170 — 870
- Расстояние от центра шпинделя до колонны, мм
- 810
- Размер стола (ДxШ), мм
- 1700 × 800
- Макс. нагрузка на стол, кг
- 1500
- T-пазы, мм
- 5-22/135
- Тип конуса шпинделя
- ВТ50
- Тип привода шпинделя
- Ременной
- Скорость вращения шпинделя, об/мин
- 8000
- Мощность двигателя шпинделя, кВт
- 18.5
- Максимальная скорость рабочей подачи, мм/мин
- 10000
- Быстрые перемещения, м/мин
- 14/14/12
- Вместимость магазина инструментов, шт
- 24
- Вес станка, т
- 13
- Точность позиционирования по осям X/Y/Z, мм
- ±0.005/300
- Точность повторяемости по осям X/Y/Z, мм
- ±0.003/300
