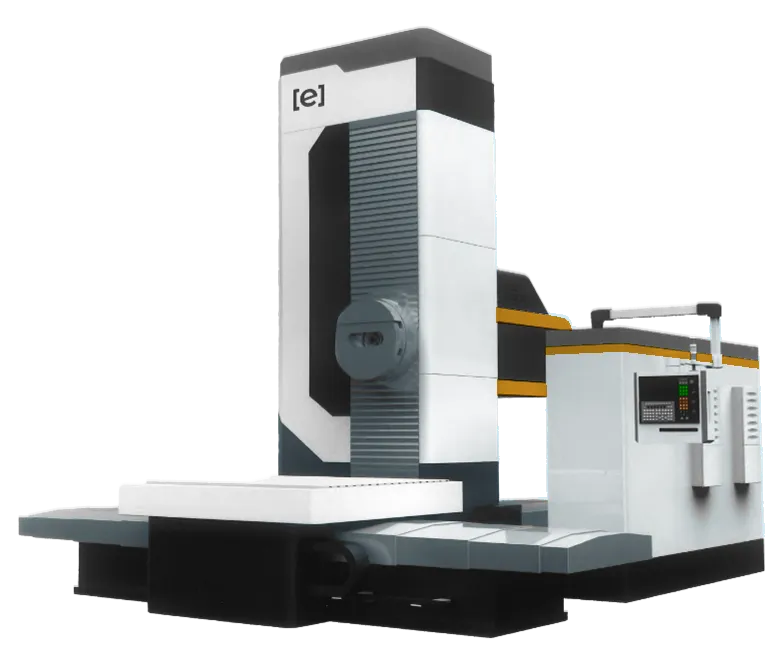

Горизонтально-расточный станкок с поперечным ходом стола и продольным ходом колонны EMBP 16-2020
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Направляющие и винт ШВП с увеличенным сечением для дополнительной жесткости.
Грузоподъемность стола до 20 000 кг.
Электрокомпоненты Siemens.
Инструментальный магазин на 40 позиций. 60 позиций – опционально.
Надежный долговечный шпиндель с дополнительным запасом прочности.
Подшипники NSK шпинделя и ШВП.
Исполнение безрасточной планшайбы
Исполнение с расточной планшайбой – опция
Стандартная комплектация
- Система ЧПУ Fanuc 0i
- Телескопическая защита направляющих
- Оптические линейки осей X/Y/Z
- Оптический инкодер оси B
- Инструментальный магазин на 40 позиций
- Теплообменник электрошкафа
- Автоматическая система смазки
- Система подачи СОЖ
- Поддон стола для СОЖ
- Освещение рабочей зоны
- Выравнивающие опоры, анкерные болты
- Инструмент для обслуживания станка
- Русскоязычная документация
Список опций
- Инструментальный магазин на 60 позиций
- Ограждение рабочей зоны / полностью закрытая рабочая зона
- Система измерения детали
- Система измерения, привязки инструмента
- Подача СОЖ через шпиндель с повышенным давлением
- Конвейер стружки
- Угловые головы
- Уловитель паров СОЖ
- Маслоотделитель СОЖ
- Поворотные угловые головы
- Ход по оси X, мм
- 4000
- Ход по оси Y, мм
- 3000
- Ход по оси Z, мм
- 3000
- Размер стола (ДxШ), мм
- 2000 × 2000
- Макс. нагрузка на стол, кг
- 20000
- Тип конуса шпинделя
- ISO50
- Мощность двигателя шпинделя, кВт
- 31
- Крутящий момент шпинделя, Нм
- 2900/2100
- Вместимость магазина инструментов, шт
- 40
- Диаметр расточной пиноли, мм
- 160
- Диаметр шпинделя, мм
- 240
- Диаметр расточной планшайбы, мм
- 800
- Макс. скорость шпинделя без расточной планшайбы, об/мин
- 3000
- Макс. скорость шпинделя с расточной планшайбой, об/мин
- 2000
- Ход по оси W, мм
- 900
- Ход по оси U, мм
- 300
- Угол поворота по оси B, град
- 360
Товары из этой же серии
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 2000
- Ход по оси Z, мм: 1500
- Размер стола (ДxШ), мм: 1000 × 1000
- Макс. нагрузка на стол, кг: 5000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 2000
- Ход по оси Z, мм: 1500
- Размер стола (ДxШ), мм: 1250 × 1250
- Макс. нагрузка на стол, кг: 5000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 2000
- Ход по оси Z, мм: 1500
- Размер стола (ДxШ), мм: 1400 × 1400
- Макс. нагрузка на стол, кг: 5000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1400 × 1600
- Макс. нагрузка на стол, кг: 10000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1600 × 1800
- Макс. нагрузка на стол, кг: 10000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1800 × 2000
- Макс. нагрузка на стол, кг: 10000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 1800 × 2000
- Макс. нагрузка на стол, кг: 20000
- Тип конуса шпинделя: ISO50
В корзину
1
- Ход по оси X, мм: 4000
- Ход по оси Y, мм: 3000
- Ход по оси Z, мм: 3000
- Размер стола (ДxШ), мм: 2000 × 2500
- Макс. нагрузка на стол, кг: 20000
- Тип конуса шпинделя: ISO50
В корзину
1
Не забудьте купить
- Производитель: ERSTVAK Ltd.
- Исполнение: моноблочное
- Тип конструкции: холодильный модуль и электрический шкаф расположены на раме позади камеры, контроллер находится на двери камеры
- Датчик температуры: Pt100
- Электропитание: AC 380 В, 50 Гц, 8 кВт, 16 А, 3 фазы + земля + нейтраль
- Габаритные размеры (ШхГхВ), мм: 950 × 1800 × 1875
В корзину
1
- Производитель: ERSTVAK Ltd.
- Время охлаждения, мин: 180
- Охлаждение: Криокулер Гиффорда-Макмагона
- Масса, кг: 120
- Присоединительный фланец: ISO550
- Периодичность технического обслуживания, ч: 16000
В корзину
1
- Мощность, кВт: 55
- Производитель: ERSTVAK Ltd.
- Напряжение питания, В: 380
- Масса, кг: 1050
- Уровень шума, дБ(А): 68
- Производительность, м³/мин: 5.1
В корзину
1
- Артикул: 893-EMT420MBWC-00
- Габаритные размеры, мм: 180x250-255
- Производитель: Ebara
- Предельное остаточное давление, мбар: 10^(-9)
- Производительность по азоту, л/с: 400
- Краткое название: Вакуумный насос EBARA EMT420M-BWС
В корзину
1
- Режим работы: Универсальная
- Мощность электродвигателя, кВт: 9.2
- Артикул: SK06TS50+0015
- Производитель: FPZ S.p.A.
- Краткое название: Воздуходувка FPZ SCL K07 TS 9,2 kW
- Разрежение, мбар: 225
В корзину
1
- Производитель: King Lai
- Фланцевое соединение: ISO63
- Картинка webp: /upload/iblock/armatura/webp/IMG_2381.webp
- Размер A, мм: 88
- Размер B, мм: 70
- Размер C, мм: 248.11
В корзину
1

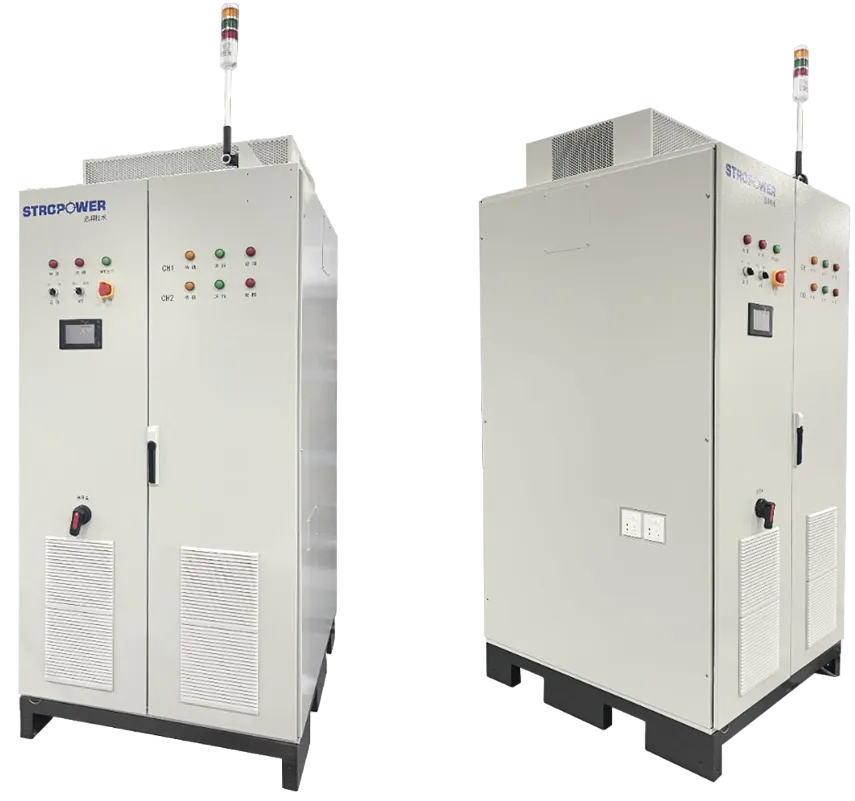

- Производитель: Xi'an Stropower Technologies Co., Ltd
