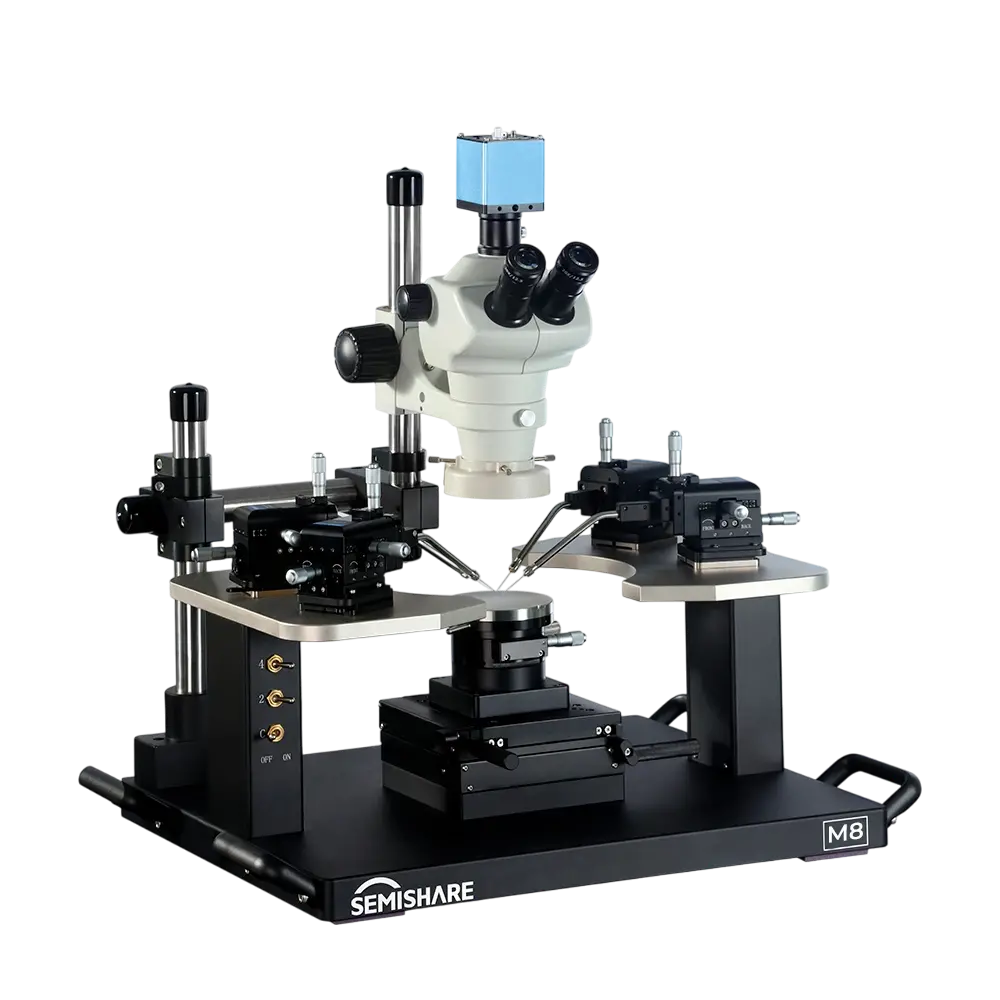

Лабораторная зондовая станция SEMISHARE M8
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Дополнительные характеристики
|
Модель |
M8 |
|---|---|
|
Масса, кг |
90 |
|
Питание, В, Гц |
220, 50-60 |
|
Крепление образца (при нормальных условиях) |
Кольцевая вакуумная адсорбция (доступна опция пористой адсорбции) |
|
Материал стола держателя образца |
Нержавеющая сталь 316 / опционально: медь с никелевым или золотым покрытием |
|
Функция быстрого подъема платформы для перемещения держателя образца |
Не поддерживается |
|
Система быстрого извлечения держателя образца |
Не поддерживается |
|
Управление платформой для перемещения держателя образца |
Точная ручная регулировка |
|
Крепление зондов |
Магнитное или вакуумное |
|
Микроскоп |
Стандартный стерео (опционально видео) |
|
Угол позиционирования микроскопа, град. |
360 |
|
Ход микроскопа по оси Z, мм |
50,8 |
|
Настройка точности перемещения микроскопа |
Не поддерживается |
|
Настройка способа переключения линз микроскопа |
Не поддерживается |
|
Механическая точность зонда, мкм |
10 /2 /0,7 (опционально) |
|
Точность измерения тока утечки (Коаксиальный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), пА/В |
1 |
|
Точность измерения тока утечки (Трехосный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), фА/В |
100 |
|
Точность измерения тока утечки (Трехосный) при 3 кВ (25°C), (экранированнная заземленная среда, точка росы ниже -40°C), пА |
10 |
|
Интерфейсы |
Разъемы типа банан/крокодил/коаксиальный/трехосный |
- Производитель
- SEMISHARE CO., LTD.
- Размер стола держателя образца, мм
- 203.2
- Диаметр пластины, мм
- 200
- Тип держателя образца (опционально)
- Держатель для высоких мощностей с термостабилизацией
- Функция проверки заднего электрода держателя образца (при нормальных условиях)
- Да, держатель образца электрически изолирован
- Перемещение по X-Y платформы держателя образца, мм
- 200 × 200
- Точность перемещения платформы держателя образца, мкм
- 10
- Минимальный шаг позиционирования, мкм
- 1
- Угол поворота платформы для держателя образца (грубая регулировка), ±град
- 45
- Диапазон точной настройки угла поворота платформы для перемещения держателя образца, ±град
- 8
- Точность настройки угла поворота платформы для перемещения держателя образца, град
- 0.01
- Длина платформы для крепления зондов, мм
- 540
- Ширина платформы для крепления зондов, мм
- 310
- Рабочее расстояние (от верхней поверхности держателя образца до нижней поверхности платформы), мм
- 8
- Максимальное количество устанавливаемых зондов
- 6
- Подъем платформы для крепления зондов
- Не поддерживается
- Микроскоп
- Стандартный стерео (опционально видео)
- Минимальное увеличение микроскопа, раз
- 16
- Максимальное увеличение микроскопа, раз
- 100
- Камера микроскопа (опционально), Мп
- 8 (цифр.)
- Ход зонда по осям X-Y-Z, мм
- 12 × 12 × 12
- Повторяемость держателя образца по XY, ±мкм
- 3
- Длина, мм
- 766
- Ширина, мм
- 500
- Высота, мм
- 651
