Линия производства блоков топливных элементов SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-System-Screw
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Автоматизированная линия производства блоков топливных элементов SEC-System-Screw производства компании Suzhou Second New Energy Technology Co., Ltd. предназначена для укладки и сборки блоков водородных топливных элементов в полностью автоматическом режиме. Фиксация БТЭ после прессования осуществляется путем стягивания БТЭ лентами.
Загрузка и выгрузка сырьевых материалов (частей биполярных пластин и МЭБ) на линию осуществляются с помощью роботизированного манипулятора. Укладка биполярных пластин в будущий стек также выполняется роботизированным манипулятором. Высокоточные сервопрессы обеспечивают точное давление при сборке блоков топливных элементов, система визуального выравнивания гарантирует высокую точность позиционирования. БТЭ автоматически фиксируется, а их герметичность проверяется методом измерения скорости потока или перепада давления.
Особенности
- Непрерывная загрузка, автоматическая укладка пластин и мембранных электродов в стек;
- Контроль усилия сжатия сервопресса по перемещению штока цилиндра или давлению;
- Встроенная система контроля герметичности методами перепада давления и измерения потока;
- Модульная конструкция, позволяющая расширять линию в зависимости от потребностей Заказчика;
- Стяжка стека после прессования на винтовых направляющих.
|
Базовая конфигурация |
Дополнительная конфигурация |
|---|---|
|
Высокоточный 4-осевой/6-осевой робот |
Перемещение материалов с помощью роботизированных тележек (AGV) |
|
Контроль герметичности методом потока или перепада давления |
Модуль проверки готовой продукции |
|
Интегрированный модуль для предварительного сжатия, укладки и сжатия БТЭ |
|
|
Модуль лазерной маркировки |
- Производитель
- Suzhou Second New Energy Technology Co.,Ltd.
- Артикул
- SEC-System-Screw
- Электропитание
- AC 380 В
- Условия эксплуатации
- Температура 22.5 ±1°С, Влажность 40 — 80% (Без конденсации)
- Точность поддержания расхода
- ±(0.8%RD + 0.2%FS)
- Габаритные размеры (ДхШхВ), мм
- 6500 × 2500 × 3200
- Точность укладки, ±мм
- 0.2
- Точность контроля перемещение штока цилиндра, ±мм
- 0.02
- Частота отказов, %
- 3
- Время цикла укладки, с
- 15
- Контроль герметичности
- Интегральная норма негерметичности, измерение негерметичности каждого канала попарно или по отдельности
- Точность давления, ±%FS
- 0.5
- Минимальное измерение расхода газа при контроле герметичности, мл/мин
- 0.1
- Максимальное измерение расхода газа при контроле герметичности, мл/мин
- 200
- Минимальная скорость работы пресса, мм/с
- 0.01
- Максимальная скорость работы пресса, мм/с
- 10
- Максимальный ход пресса, мм
- 800
- Минимальное давление воздуха, МПа
- 0.5
- Максимальное давление воздуха, МПа
- 0.7
Товары из этой же серии
- Артикул: SEC-System-Generic
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 380 В
- Условия эксплуатации: Температура 22.5 ±1°С, Влажность 40 — 80% (Без конденсации)
- Точность поддержания расхода: ±(0.8%RD + 0.2%FS)
- Габаритные размеры (ДхШхВ), мм: 11000 × 6200 × 3500
В корзину
1
- Артикул: SEC-System-Taping
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 380 В
- Условия эксплуатации: Температура 22.5 ±1°С, Влажность 40 — 80% (Без конденсации)
- Точность поддержания расхода: ±(0.8%RD + 0.2%FS)
- Габаритные размеры (ДхШхВ), мм: 8500 × 2500 × 3500
В корзину
1
- Артикул: SEC-System-Graphite
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 380 В
- Условия эксплуатации: Температура 22.5 ±1°С, Влажность 40 — 80% (Без конденсации)
- Точность поддержания расхода: ±(0.8%RD + 0.2%FS)
- Габаритные размеры (ДхШхВ), мм: 6000 × 2500 × 3000
В корзину
1
- Артикул: SEC
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В
- Масса, кг: 2100
- Условия эксплуатации: Температура 22.5 ±1°С, Влажность 40 — 80% (Без конденсации)
- Потребляемая мощность, кВт: 3
В корзину
1

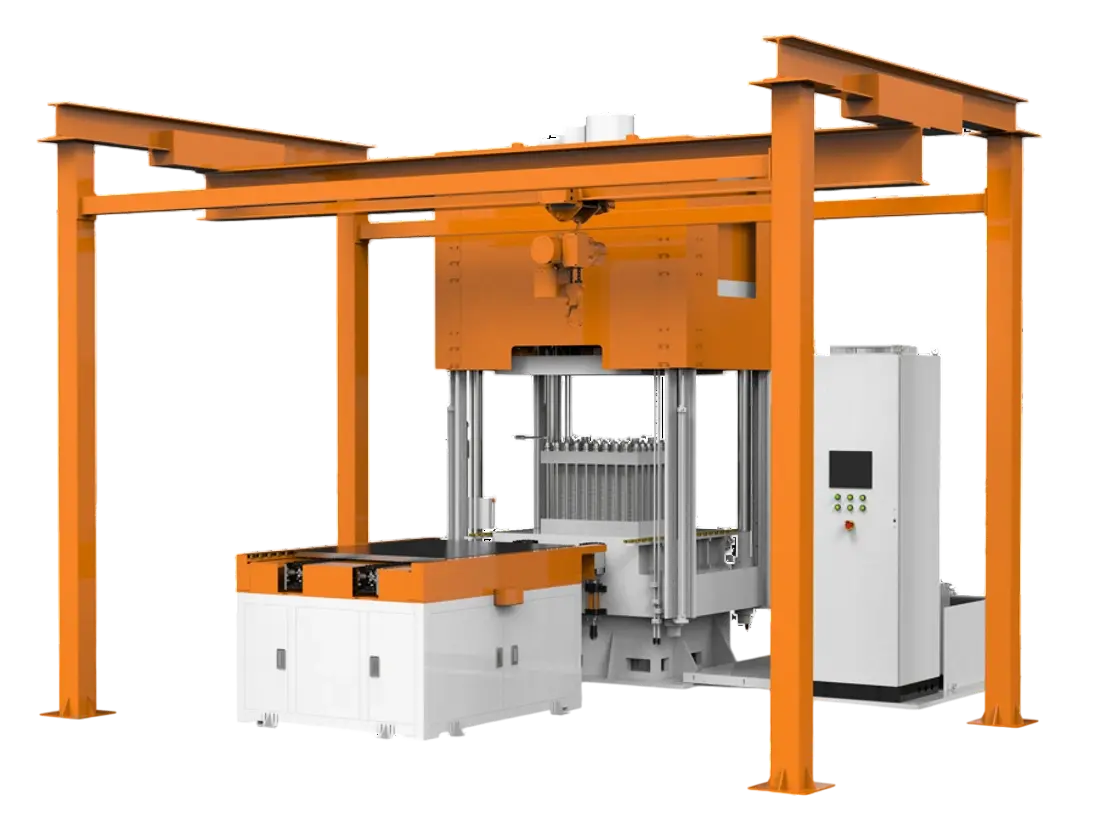

- Артикул: SEC-PEM
