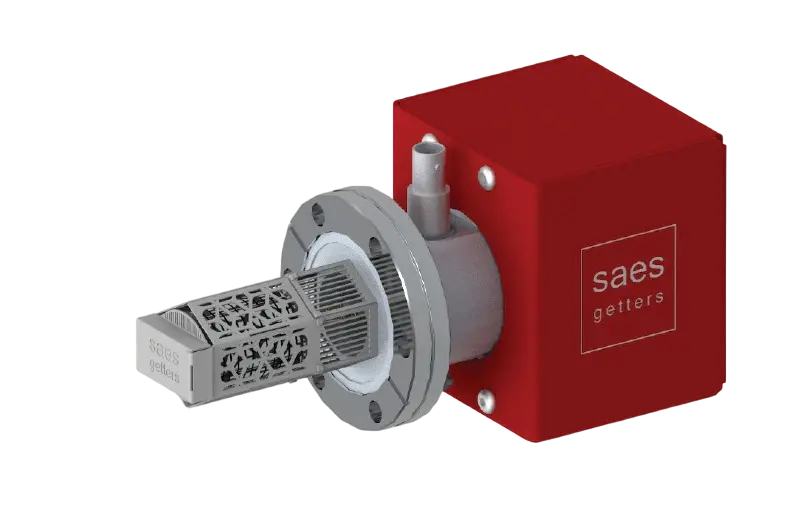

Магниторазрядный ионно-геттерный вакуумный насос SAES NEXTorr Z100

NEXTorr HV 100 весьма компактный насос, способный очень эффективно поглотить газы с большим объёмом  на рабочих давлениях подходящего для систем высокого вакуума

Преимущества:
1)Высокая скорость откачки для активных газов
2)Скорость откачки для  благородных газов и метана
3)Высокая сорбционная ёмкость и повышенный жизненный цикл
4)Постоянная скорость откачки в высоком вакууме и в ультра-высоком вакууме
5)Минимальное требование к питанию во время операций
6)Быстрая откачка после вентиляции и без обжига
7)Подходит для систем с витоновыми уплотнениями
8)Очень компактный и лёгкий насос
9)Сокращение магнитных помех
10)Возможность измерения давления ниже чем 10-9 мбар

Применение:
1)Усовершенствование предельного вакуума в системах высокого вакуума и ультра-высокого вакуума
2)Сокращение размеров  и веса вакуумных систем
3)Ускорители частиц, синхротрон источников излучения и связанного  с  ними оборудования
4)Технологические насосы для вакуумных устройств и камеры охлаждения
5)Системы напыления тонких плёнок
6)Портативные вакуумные контрольно-измерительные приборы
7)Закачка, хранение и выпуск изотопов водорода
Технические характеристики:
1)Общий вес насоса (включая магниты) – 2,2кг
2)Общий объём насоса – 0,5л
3)Тип ионного насоса – инертный диод
4)Рабочее напряжение ионного элемента  - 0,5КВ
5)Тип сплава – ZAO1
6)Состав сплава – Zr, V, Ti, Al
7)Масса газопоглотителя – 45,5г
8)Поверхность газопоглотителя – 136см2
9)Производительность насоса, л/с (200оС):

Газ      NEG activated  NEG saturated
H2                     80           5
O2                     55           3
CO2                   40           5
N2                     25           3
CH4                   15           8
Argon1             7(0.7)    7(0.7)
Сорбционная ёмкость (Торр*л)
Газ      Single run capacity      Single run capacity
             Room temperature       (200оС)
H2                     80                          N/A
O2                     55                         43
CO2                   40                          10
N2                     25                          43
CH4                   15                          50000 hours at 10‐6 Торр
