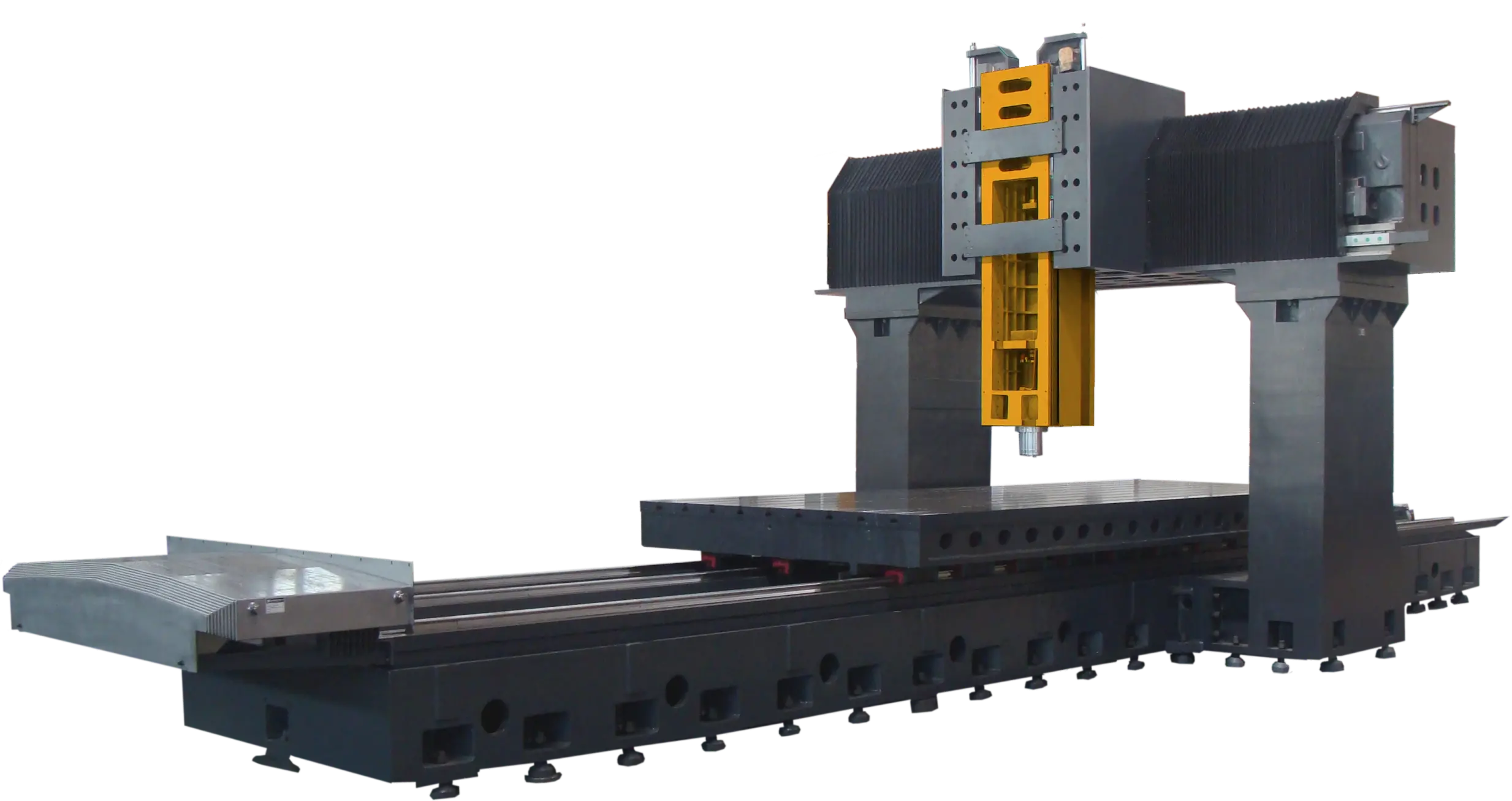

Портальный фрезерный обрабатывающий центр EMVG-2518
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Литые станина и колонны станка с усиленными стенками и ребрами жесткости. Опоры колонн имеет расширение для дополнительной жёсткости.
Ось Z оснащена двойным цилиндром-противовесом. Для вертикального перемещения шпиндель установлен в конструкцию с четырьмя направляющими, имеющих по 3 каретки, что обеспечивает плавное и точное движение.
Двуxступенчатая коробка передач шпинделя для высокого крутящего момента.
В шпинделе установлены высокоточные подшипники. Масляное охлаждение шпинделя предотвращает тепловые расширения. Пневматическая продувка конуса шпинделя при смене инструмента.
Опционально доступно оснащение станка ручными или автоматическими поворотными и наклонно-поворотными головами. Возможна автоматическая смена голов шпинделя при помощи специального магазина.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределения нагрузки.
Линейные направляющие повышенной точности. Серия оснащается направляющими качения с низким трением и тепловыделением для станков с более динамичным режимом работы.
Стандартная комплектация
- Система ЧПУ FANUC 0i-MF + Manual Guide i
- Два винтовых конвейера в рабочей зоне + цепной конвейер для выноса и подъема стружки + тележка для стружки
- Телескопическая защита всех направляющих
- Пневматический заслон шпинделя
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Поворотная / наклонно-поворотная голова шпинделя ручная / автоматическая
- Закрытая рабочая зона
- Увеличение скорости, мощности шпинделя
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки X, Y, Z
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот, привод двери)
- Увеличение высоты колонны
- Постпроцессор
- Увеличение кол-ва позиций инструментального магазина
- Поворотный стол (оси 3+1 / 3+2)
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 7400 × 3800 × 4500
- Ход по оси X, мм
- 2700
- Ход по оси Y, мм
- 2100
- Ход по оси Z, мм
- 1000
- Расстояние от торца шпинделя до поверхности стола, мм
- 70 — 1070
- Размер стола (ДxШ), мм
- 2700 × 1500
- Макс. нагрузка на стол, кг
- 6500
- T-пазы, мм
- 7 × 22 × 200
- Тип конуса шпинделя
- BT50
- Тип привода шпинделя
- Зубчатый
- Скорость вращения шпинделя, об/мин
- 6000
- Мощность двигателя шпинделя, кВт
- 15/18.5
- Крутящий момент шпинделя, Нм
- 143/236
- Мощность двигателей осей X/Y/Z, кВт
- 3/3/3
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 380
- Макс. вес инструмента, кг
- 18
- Точность позиционирования по стандарту ISO230, мм
- 0.02
- Повторяемость позиционирования по стандарту ISO230, мм
- 0.015
- Требуемое давление воздуха, бар
- 6
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 200
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 110
- Вес станка, т
- 25
- Расстояние между колоннами, мм
- 1800
- Ускоренные перемещения по оси X/Y/Z, м/мин
- 10/10/10
- Максимальная скорость рабочей подачи, м/мин
- 8/8/8
- Потребление энергии, кВА
- 55
Товары из этой же серии
- Габариты (ДхШхВ), мм: 6400 × 3500 × 3700
- Ход по оси X, мм: 2000
- Ход по оси Y, мм: 1300
- Ход по оси Z, мм: 800
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 130 — 930
В корзину
1
- Габариты (ДхШхВ), мм: 7400 × 3500 × 3700
- Ход по оси X, мм: 2500
- Ход по оси Y, мм: 1300
- Ход по оси Z, мм: 800
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 70 — 870
В корзину
1
- Габариты (ДхШхВ), мм: 6400 × 3500 × 4500
- Ход по оси X, мм: 2200
- Ход по оси Y, мм: 1600
- Ход по оси Z, мм: 800
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 250 — 1050
В корзину
1
- Габариты (ДхШхВ), мм: 8400 × 3800 × 4500
- Ход по оси X, мм: 3000
- Ход по оси Y, мм: 1800
- Ход по оси Z, мм: 1000
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 150 — 1150
В корзину
1
- Габариты (ДхШхВ), мм: 8400 × 4800 × 4600
- Ход по оси X, мм: 3200
- Ход по оси Y, мм: 2300
- Ход по оси Z, мм: 800
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 200 — 1000
В корзину
1
- Габариты (ДхШхВ), мм: 11400 × 4800 × 4600
- Ход по оси X, мм: 4200
- Ход по оси Y, мм: 2300
- Ход по оси Z, мм: 1000
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 250 — 1250
В корзину
1
- Габариты (ДхШхВ), мм: 13400 × 4800 × 4600
- Ход по оси X, мм: 5000
- Ход по оси Y, мм: 2300
- Ход по оси Z, мм: 1000
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 250 — 1250
В корзину
1
- Габариты (ДхШхВ), мм: 15400 × 4850 × 4600
- Ход по оси X, мм: 6000
- Ход по оси Y, мм: 2300
- Ход по оси Z, мм: 1000
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 250 — 1250
В корзину
1
- Габариты (ДхШхВ), мм: 9400 × 5300 × 5200
- Ход по оси X, мм: 3200
- Ход по оси Y, мм: 2800
- Ход по оси Z, мм: 1000
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 250 — 1250
В корзину
1
- Габариты (ДхШхВ), мм: 11400 × 5300 × 5200
- Ход по оси X, мм: 4200
- Ход по оси Y, мм: 2800
- Ход по оси Z, мм: 1000
- Потребление энергии, кВА: 55
- Расстояние от торца шпинделя до поверхности стола, мм: 250 — 1250
В корзину
1
Не забудьте купить
- Производитель: Xi'an Stropower Technologies Co., Ltd
- Уровень шума, дБ: 75
- Электропитание: AC 380 В ±15%, 50 Гц, 3 фазы
- Номинальное напряжение, В: 1000
- Ток, А: 400
- Номинальная мощность, кВт: 600
В корзину
1
- Производитель: King Lai
- Модель: ISOF-BL-630
- Назначение: Промышленный
В корзину
1
- Производитель: ERSTVAK Ltd.
- Максимальная температура, °C: 1150
- Количество муфелей: 4
- Габаритные размеры (вод. охл.), мм: 12 × 2.2 × 2
- Длина зоны нагрева, мм: 6000
- Рабочий газ: H₂
В корзину
1
- Габаритные размеры, мм: 550*700*1750
- Производитель: ERSTVAK Ltd.
- Испаритель: Пластинчатый теплообменник
- Компрессор: Tecumseh/ Emerson Copeland/Carlyle
- Тип управления: PID-контроллер, специальный расчет динамического управления, PLC-контроллер
- Насос: Насос с магнитным приводом
В корзину
1

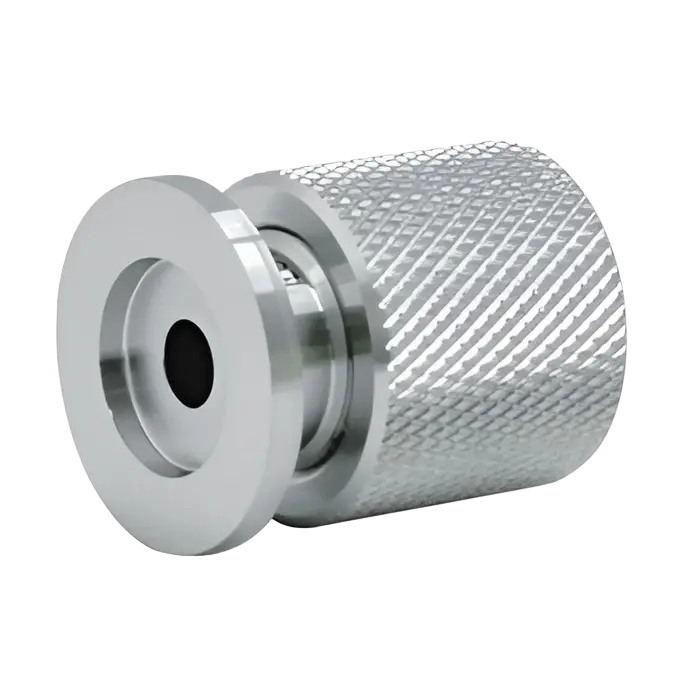

- Производитель: King Lai
