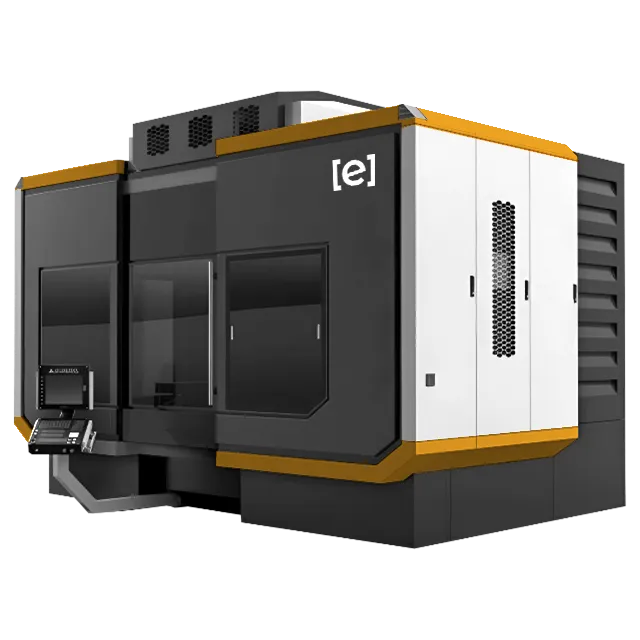

Пятиосевой горизонтальный обрабатывающий центр EMHF 1250
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Одновременная пятиосевая обработка
Высочайшее качество литья станины, колонн и каретки из чугуна Meehanite. Чрезвычайно жесткое основание портального типа.
L-образная конструкция обеспечивает удобное обслуживание рабочей зоны и наладки с фронтальной и боковой стороны
По два комплекта серводвигателей и ШВП на всех осях для увеличения воспринимаемой нагрузки. Шпиндель перемещается по трём направляющим вдоль поперечной рамы.
Комплектующие
В оборудовании используются надёжные комплектующие от лидеров рынка:
- Сервоприводы — Siemens, Германия.
- Оптические линейки, круговые инкодеры — Heidenhain, Германия.
- ШВП, подшипники, направляющие — SCHNEEBERGER, Германия.
- Гидравлическая система — Harvey, Германия.
- Пневматическая система — SMC, Япония.
- Защита направляющих — Hema, Германия.
- Активная система защиты от аварий и перегрузок — Montronix, Германия.
Стандартная комплектация
- Система ЧПУ Heidenhain TNC 640
- Оптические линейки Heidenhain осей X, Y, Z
- Оптические энкодеры Heidenhain осей C, A
- Закрытая рабочая зона
- Конвейер стружки
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Кондиционер электрошкафа
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens ONE
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Увеличение инструментального магазина до 60 / 80 позиций
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Увеличение срока гарантии
- Система адаптивного управления подачи, нагрузки
- Система обнаружения поломки инструмента во время обработки
- Система автоматической защиты от столкновений
- Бэкап пори сбое питания
- Средства автоматизации (манипулятор, робот, привод двери)
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 5500 × 6300 × 3700
- Ход по оси X, мм
- 1250
- Ход по оси Y, мм
- 1250
- Ход по оси Z, мм
- 1000
- Размер стола (ДxШ), мм
- 1250 × 1160
- Макс. нагрузка на стол, кг
- 2000
- T-пазы, мм
- 18H11 × 10
- Тип конуса шпинделя
- SK50
- Скорость вращения шпинделя, об/мин
- 10000
- Мощность двигателя шпинделя, кВт
- 35/43
- Крутящий момент шпинделя, Нм
- 210/261
- Максимальная скорость рабочей подачи, мм/мин
- 20000
- Быстрые перемещения, м/мин
- 60
- Вместимость магазина инструментов, шт
- 40
- Макс. длина инструмента, мм
- 400
- Макс. вес инструмента, кг
- 25
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 250
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 125
- Точность позиционирования по осям X/Y/Z, мм
- 0.006
- Точность повторяемости по осям X/Y/Z, мм
- 0.004
- Центральное отверстие стола, мм
- 60H7
- Макс. размеры заготовки, мм
- 1300 × 1500
- Угол поворота стола по оси C, град
- 360
- Точность повторяемости по осям A/C, сек
- 4
- Точность позиционирования по осям B/C, сек
- 6
- Угол поворота шпинделя по оси B, град
- 180
- Ускоренный поворот по оси B, град/мин
- 30
- Ускоренный поворот по оси С, град/мин
- 50
- Расстояние от торца шпинделя в верт. положении до стола, мм
- 150 — 1150
- Расстояние от торца шпинделя в гор. положении до центра стола, мм
- 50 — 1050
