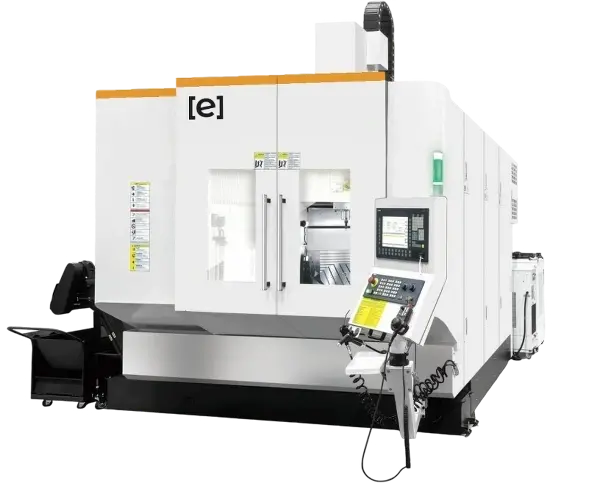

Пятиосевой вертикальный обрабатывающий центр c осью А EMVF 630A ECO
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card

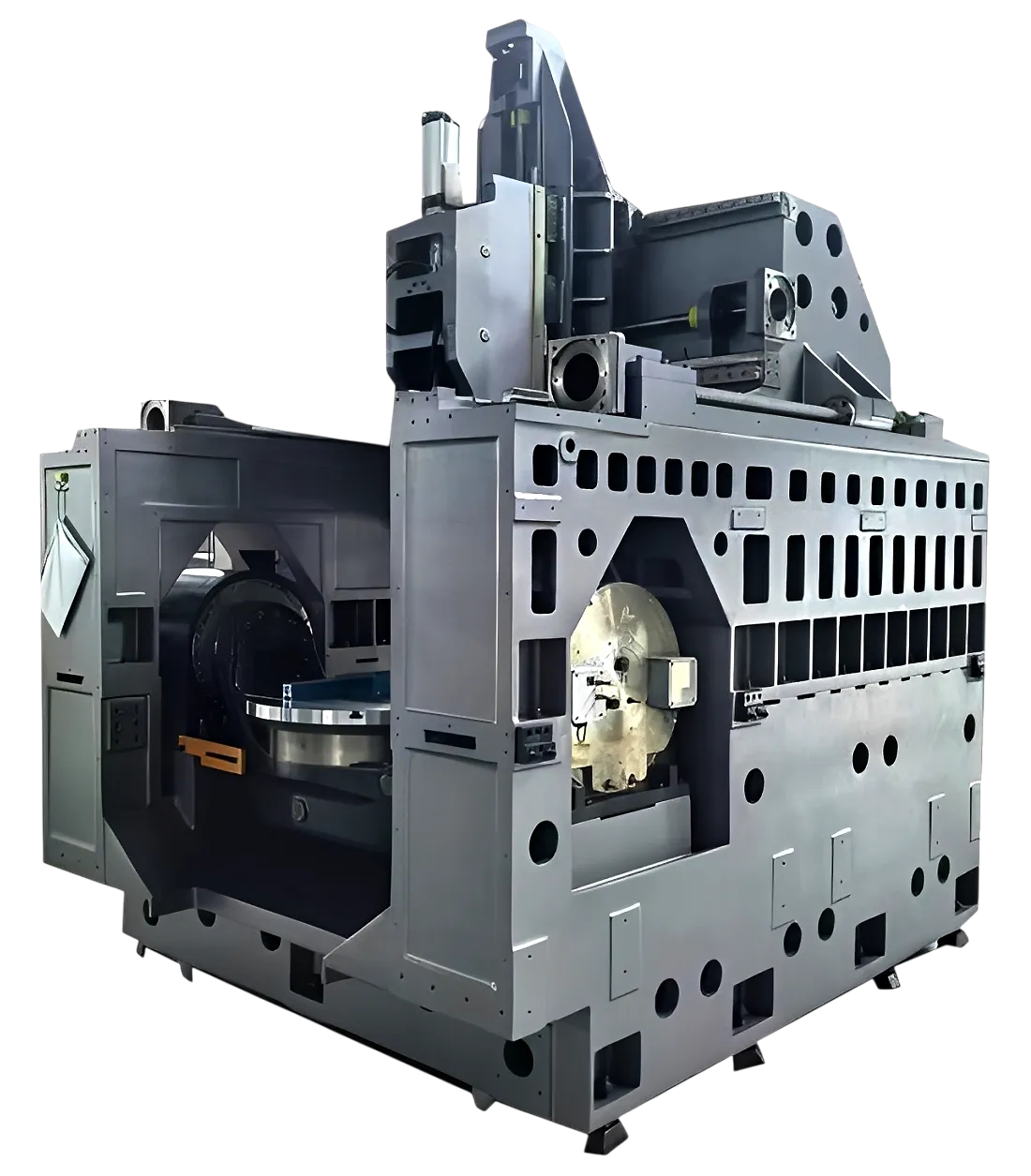

Высочайшее качество литья станины, колонн и каретки из чугуна Meehanite.
Чрезвычайно жесткая тяжелая станина портальной формы.
Два комплекта ШВП по оси Y для увеличения мощности подач и воспринимаемой нагрузки.
Люлька посажена в специально разработанные подшипники, выдерживающие повышенные динамические и статические нагрузки.
Шпиндельная коробка имеет увеличенное сечение для дополнительной жесткости при выдвижении шпинделя в нижнюю точку по оси Z.
Мощный шпинель с прямым приводом. Доступен выбор различных конусов шпинделя по пожеланию заказчика.
Богатое оснащение в стандартной комплектации.
Стандартная комплектация
- Система ЧПУ Siemens 840D
- Прямой привод шпинделя
- Закрытая рабочая зона
- Оптические линейки Heidenhain осей X, Y, Z
- Конвейер стружки
- Устройство измерения инструмента TS27R
- Датчик привязки и измерения детали OMP60
- Система подачи СОЖ в зону резания
- Автоматическая дверь рабочей зоны
- Подача СОЖ через шпиндель 20 бар
- Чиллер СОЖ
- Масляное охлаждение шпинделя
- Водяное охлаждение привода поворотного стола
- Защита шпинделя воздушной завесой
- Кондиционер электрошкафа
- Автоматическая система смены инструмента
- Стабилизатор напряжения
- Уловитель тумана СОЖ
- Маслоотделитель СОЖ
- Комплект бумажных фильтров СОЖ
- Электронный маховик MPG
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Система ЧПУ Heidenhain/FANUC
- Система подачи СОЖ через шпиндель 70 бар
- Увеличение инструментального магазина до 30/40/60 позиций
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот)
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4700 × 4100 × 3300
- Ход по оси X, мм
- 750
- Ход по оси Y, мм
- 800
- Ход по оси Z, мм
- 600
- Расстояние от торца шпинделя до поверхности стола, мм
- 120 — 720
- Макс. нагрузка на стол, кг
- 850
- Тип конуса шпинделя
- HSK-A63
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 20000
- Мощность двигателя шпинделя, кВт
- 20
- Крутящий момент шпинделя, Нм
- 35/42
- Максимальная скорость рабочей подачи, мм/мин
- 10000
- Быстрые перемещения, м/мин
- 36
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 300
- Макс. вес инструмента, кг
- 8
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 150
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 80
- Вес станка, т
- 14500
- Точность позиционирования по осям X/Y/Z, мм
- ±0.005
- Точность повторяемости по осям X/Y/Z, мм
- ±0.003
- Диаметр стола, мм
- 630
- Макс. размеры заготовки, мм
- 730 × 730 × 500
- Угол наклона стола по оси A, ±град
- 120
- Угол поворота стола по оси C, град
- 360
- Точность повторяемости по осям A/C, сек
- 4
