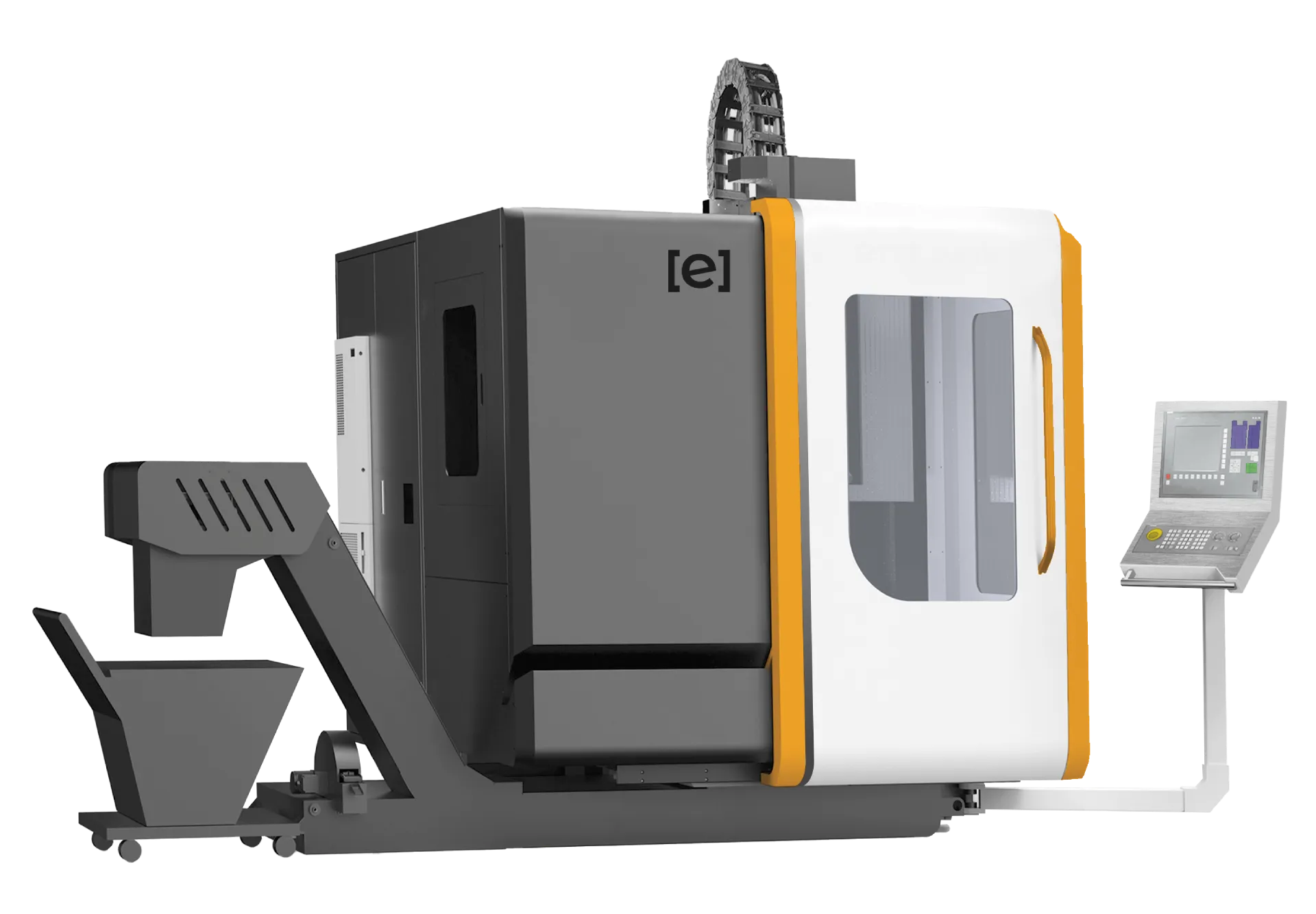

Пятиосевой вертикальный обрабатывающий центр c осью B EMVF 320 B
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card

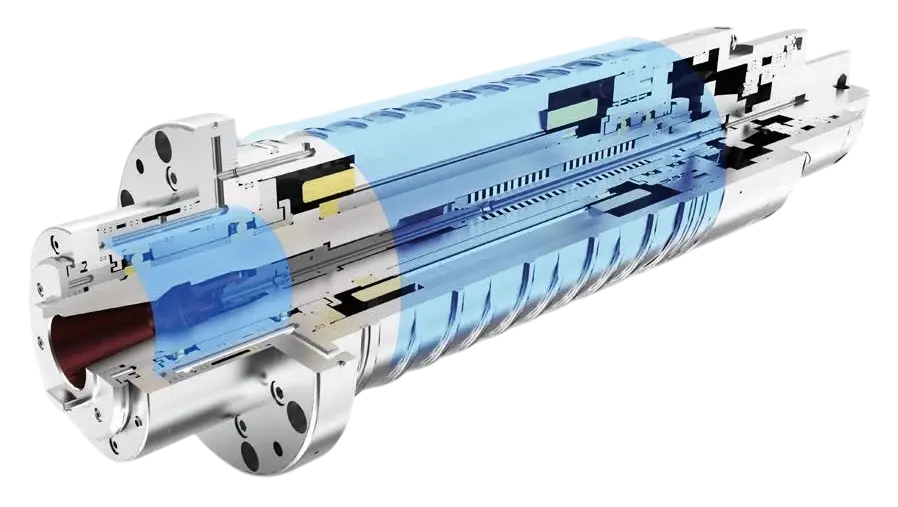

Шпиндель с высокоточными керамическими подшипниками, собственной системой охлаждения, датчиком вибрации и функцией подачи СОЖ через инструмент.
Варианты исполнения шпинделей
|
Конус |
Скорость |
Крутящий момент |
Мощность |
EMVF 320 B ECO |
|
BT30 |
18000 об/мин |
23,8/28,6 Нм |
7,5/9 кВт |
Стандартная комплектация |
|
BT40 |
15000 об/мин |
23,8/28,6 Нм |
7,5/9 кВт |
Опциональное исполнение |
|
HSKE40 |
24000 об/мин |
23,8/28,6 Нм |
7,5/9 кВт |
Опциональное исполнение |
|
HSKA63 |
20000 об/мин |
23,8/28,6 Нм |
7,5/9 кВт |
Опциональное исполнение |

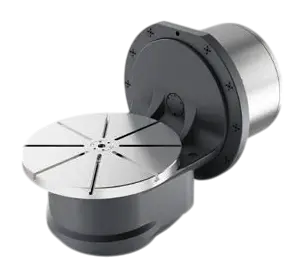

Наклонно-поворотный стол собственной разработки с моментными двигателями с нулевым зазором привода и гидравлической системой фиксации.
|
|
EMVF 320 B ECO |
|
Момент на оси B / C |
656 / 172 Нм |
|
Сила зажима осей B / C |
1500 / 500 Нм |
|
Точность позиционирования на оси B / C |
6" |
|
Точность повторяемости на оси B / C |
4" |
Стандартная комплектация
- Система ЧПУ Siemens 840D
- Прямой привод шпинделя
- Закрытая рабочая зона
- Конвейер стружки
- Система подачи СОЖ в зону резания
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Выравнивающие опоры, анкерные болты
- Русскоязычная документация
Список опций
- Увеличение размеров стола до 380 мм
- Система ЧПУ Siemens 828D / ONE, Heidenhain 640
- Подача СОЖ через шпиндель 20 - 70 бар
- Оптические линейки Heidenhain осей X, Y, Z
- Система автоматического измерения / привязки инструмента
- Щуп контроля размеров детали
- Уловитель тумана СОЖ
- Маслоуловитель СОЖ
- Подача СОЖ через шпиндель до 70 бар
- Автоматическая дверь рабочей зоны
- Специальная оснастка
- Чиллер СОЖ
- Уловитель тумана СОЖ
- Маслоотделитель СОЖ
- Кондиционер электрошкафа
- Постпроцессор
- Стабилизатор напряжения
- Габариты (ДхШхВ), мм
- 3450 × 3000 × 2350
- Ход по оси X, мм
- 450
- Ход по оси Y, мм
- 320
- Ход по оси Z, мм
- 330
- Расстояние от торца шпинделя до поверхности стола, мм
- 430 — 100
- T-пазы, мм
- 6 × 10Н8
- Тип конуса шпинделя
- HSKA63
- Скорость вращения шпинделя, об/мин
- 20000
- Мощность двигателя шпинделя, кВт
- 7.5/9
- Крутящий момент шпинделя, Нм
- 23.8/28.6
- Быстрые перемещения, м/мин
- 36
- Вместимость магазина инструментов, шт
- 24
- Макс. длина инструмента, мм
- 200
- Макс. вес инструмента, кг
- 3.5
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 125
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 65
- Вес станка, т
- 4
- Точность позиционирования по осям X/Y/Z, мм
- 0.006
- Точность повторяемости по осям X/Y/Z, мм
- 0.004
- Диаметр стола, мм
- 320
- Угол поворота стола по оси C, град
- 360
- Ускоренный поворот по оси С, об/мин
- 130
- Макс. нагрузка на стол в горизонтальном положении, кг
- 150
- Макс. нагрузка на стол в вертикальном положении, кг
- 100
- Угол наклона стола по оси B, град
- 100
- Ускоренный наклон по оси B, об/мин
- 100
- Точность позиционирования по осям B/C, сек
- 6
- Точность повторяемости по осям B/C, сек
- 4
- Потребление энергии, кВА
- 45
