Цельнолитые станина и колонна станка коробчатого типа с утолщёнными стенками. Расширение колонны у основания обеспечивает более жесткую конструкцию.
В шпиндель установлены высокоточные подшипники. Масляное охлаждение шпинделя предотвращает тепловые расширения. Пневматическая продувка конуса шпинделя при смене инструмента.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределения нагрузки.
Линейные направляющие повышенной точности. Серия оснащается направляющими качения с низким трением и тепловыделением для станков с более динамичным режимом работы.
Стандартная комплектация
- Система ЧПУ FANUC 0i-MF + Manual Guide i
- Закрытая рабочая зона
- Система подачи СОЖ в зону резания
- Система смывки стружки в рабочей зоны
- Масляное охлаждение шпинделя
- Защита шпинделя воздушной завесой
- Автоматическая система смены инструмента
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Пистолет СОЖ
- Пневмо пистолет
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Увеличение скорости, мощности шпинделя
- Конвейер стружки
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки X, Y, Z
- Система подачи СОЖ через шпиндель с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (манипулятор, робот, привод двери)
- Увеличение высоты колонны
- Постпроцессор
- Поворотный стол (оси 3+1 / 3+2)
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4800 × 3000 × 2420
- Система ЧПУ
- Mitsubishi
- Ход по оси X, мм
- 2000
- Ход по оси Y, мм
- 600
- Ход по оси Z, мм
- 450
- Расстояние от торца шпинделя до поверхности стола, мм
- 120 — 570
- Расстояние от центра шпинделя до колонны, мм
- 600
- Размер стола (ДxШ), мм
- 2100 × 600
- Макс. нагрузка на стол, кг
- 650
- T-пазы, мм
- 5 × 18 × 114
- Тип конуса шпинделя
- BT30
- Тип привода шпинделя
- Прямой
- Скорость вращения шпинделя, об/мин
- 20000
- Мощность двигателя шпинделя, кВт
- 3.7/5.5
- Крутящий момент шпинделя, Нм
- 28.7
- Максимальная скорость рабочей подачи, мм/мин
- 10/10/10
- Мощность двигателей осей X/Y/Z, кВт
- 3/3/3
- Вместимость магазина инструментов, шт
- 21
- Макс. длина инструмента, мм
- 200
- Макс. вес инструмента, кг
- 3
- Точность позиционирования по стандарту ISO230, мм
- 0.012
- Повторяемость позиционирования по стандарту ISO230, мм
- 0.01
- Требуемое давление воздуха, бар
- 5.9
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 80
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 60
- Вес станка, т
- 7
- Ускоренные перемещения по оси X/Y/Z, м/мин
- 30/30/48
- ШВП по оси X/Y/Z, мм
- 4016/4016/3216
- Тип сменщика инструмента
- Зонтик
- Время смены инструмента, сек
- 1.3
- Потребление энергии, кВА
- 20
Товары из этой же серии
- Габариты (ДхШхВ), мм: 1800 × 2200 × 2600
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 600
- Ход по оси Y, мм: 400
- Ход по оси Z, мм: 300
- Потребление энергии, кВА: 15
В корзину
1
- Габариты (ДхШхВ), мм: 2100 × 2300 × 2500
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 700
- Ход по оси Y, мм: 400
- Ход по оси Z, мм: 350
- Потребление энергии, кВА: 15
В корзину
1
- Габариты (ДхШхВ), мм: 2500 × 2900 × 2450
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 1000
- Ход по оси Y, мм: 650
- Ход по оси Z, мм: 300
- Потребление энергии, кВА: 20
В корзину
1
- Габариты (ДхШхВ), мм: 3200 × 3000 × 2420
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 1300
- Ход по оси Y, мм: 650
- Ход по оси Z, мм: 300
- Потребление энергии, кВА: 20
В корзину
1
- Габариты (ДхШхВ), мм: 4000 × 3000 × 2420
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 1600
- Ход по оси Y, мм: 500
- Ход по оси Z, мм: 300
- Потребление энергии, кВА: 20
В корзину
1
Не забудьте купить
- Производитель: King Lai
- Ширина, мм: 16
- Диаметр отверстий, мм: 15.75
- Рабочая температура, °С: От -20 до 150
- Предельное давление, Торр: 10Е-13
В корзину
1
- Артикул: FBL 3/4
- Производитель: ERSTVAK Ltd.
- Краткое название: Универсальный воздушный фильтр ERSTVAK FBL 3/4
- Степень фильтрации, мкм: 10
- Материал корпуса: Металл
- Тип фильтра: Закрытый
В корзину
1
- Артикул: XT200
- Производитель: EXTORR Inc.
- Максимальная температура прогрева, °С: 70
- Мин. определяемое парциальное давление газа, Торр: 10⁻¹¹
- Тип детектора: Ионизационный
- Чувствительность (EM), А/Торр: 5 × 10⁻⁴
В корзину
1
- Режим работы: Универсальная
- Мощность электродвигателя, кВт: 7.5
- Артикул: SK75MS00+0125
- Производитель: FPZ S.p.A.
- Краткое название: Воздуходувка FPZ SCL K75 MS 7.5 kW
- Разрежение, мбар: 250
В корзину
1
- Габаритные размеры, мм: 1517х874х671
- Производитель: ERSTVAK Ltd.
- Предельное остаточное давление, мбар: 0.1
- Мощность, кВт: 11
- Частота вращения, об/мин: 980
- Масляный резервуар, л: 19
В корзину
1
- Производитель: ER-Lok
- Максимальное рабочее давление (дюймовая труба), psig: 1100
- Максимальное рабочее давление (метрическая труба), бар: 700
- Максимальный крутящийся момент при установке (без покрытия): 490
- Максимальный крутящийся момент при установке (с покрытием): 255
- Тип резьбы: Дюймовая труба
В корзину
1
- Производитель: King Lai
- Фланцевое соединение: KF40
- Размер трубы: 1-1/2''
- Рабочая температура, °С: 150
- Размер A, мм: 118
- Размер B, мм: 55
В корзину
1
- Мощность, кВт: 0.8
- Производитель: ERSTVAK Ltd.
- Объем, л: 24
- Время нагрева, мин: 80
- Тип нагрева: Четырехсторонний нагрев
- Точность задания температуры, °C: 0.1
В корзину
1

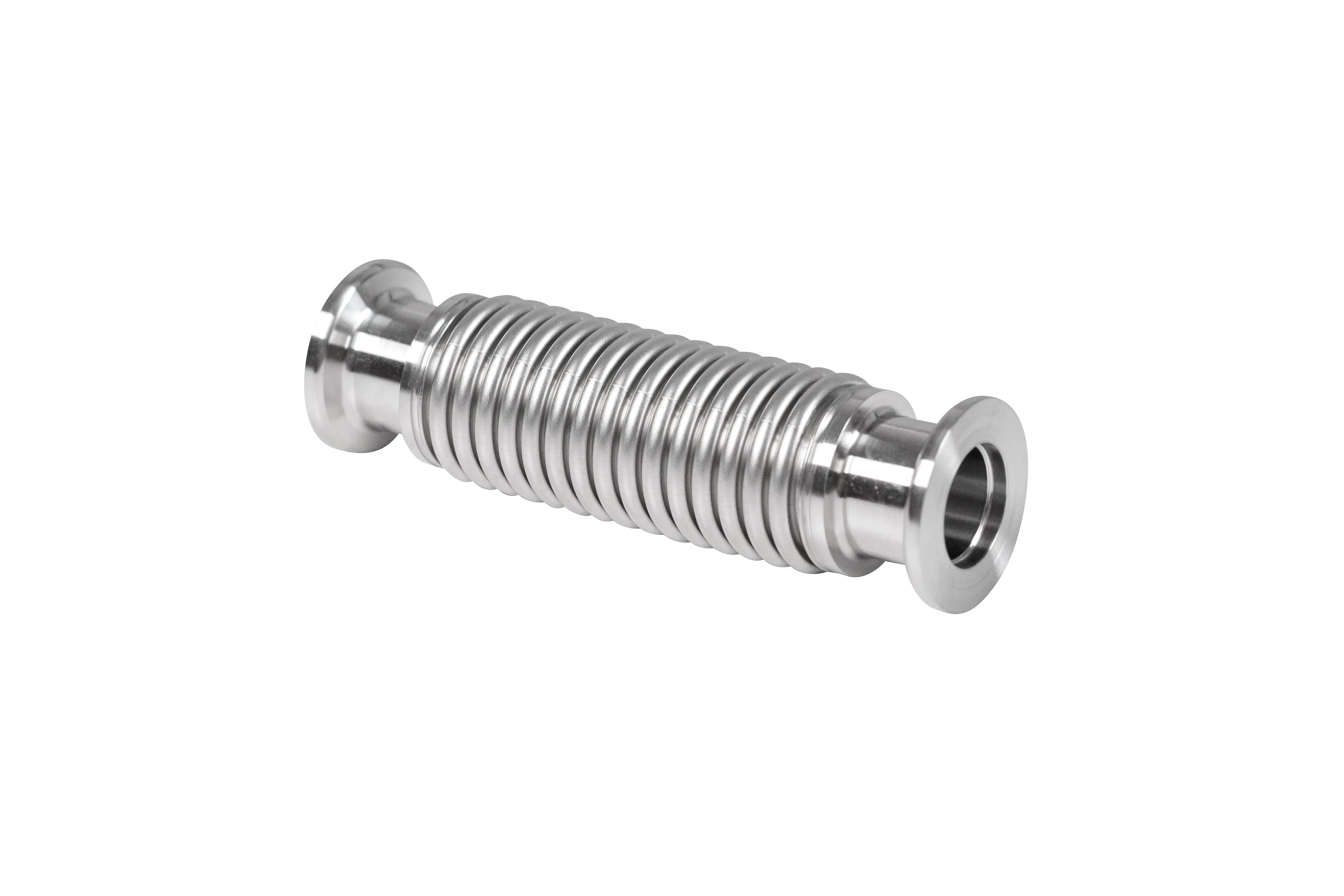

- Производитель: King Lai
