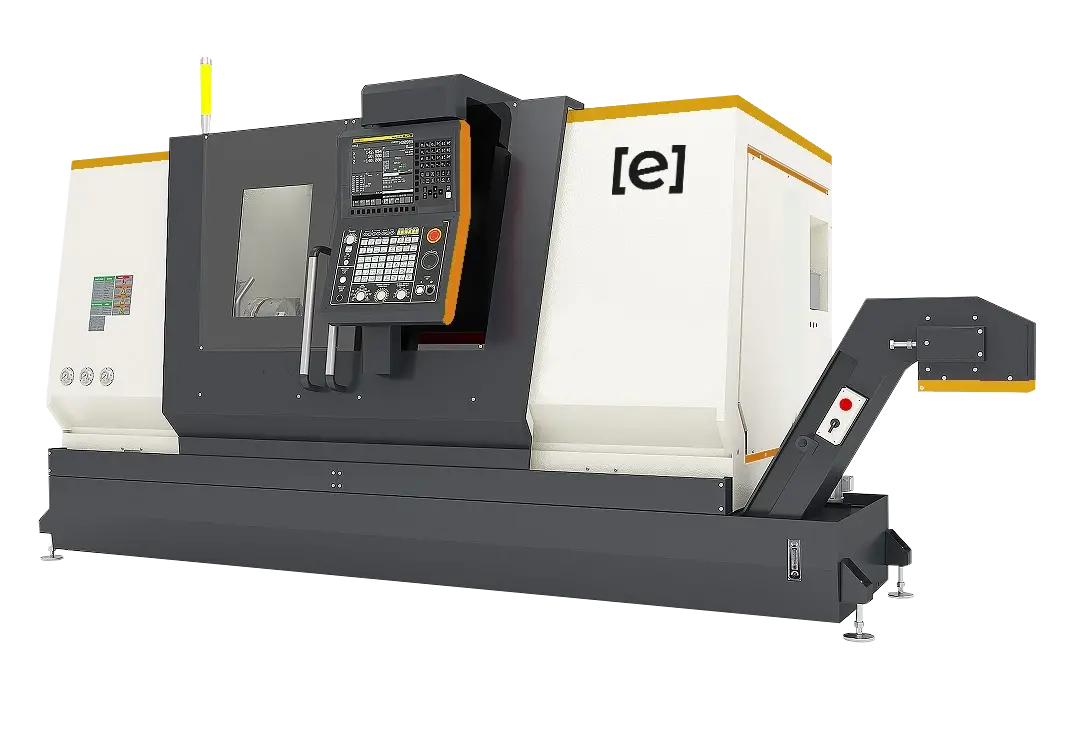

Прецизионные подшипники шпинделя P4.
Использование конструкции с тепловой симметрией в сочетании с широким спектром структур рассеивания тепла значительно снижает степень деформации, вызванной нагревом станка, повышая точность.
Шпиндель оснащен синхронным прямым приводом с постоянными магнитами для обеспечения постоянного крутящего момента. Статор и ротор обеспечивают постоянную температуру благодаря масляному охлаждению.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределение нагрузки.
Направляющие повышенного класса точности обладают образцовой жёсткостью и грузоподъёмностью. Благодаря линейной рабочей поверхности соприкосновения тел качения кареток минимизируется деформация от воспринимаемых нагрузок. Линейные направляющие качения обеспечивают высокую производительность в точном производстве и практичны в обслуживании.
Стандартная комплектация
- Система ЧПУ FANUC
- Закрытая рабочая зона
- Телескопическая защита направляющих
- Система подачи СОЖ в зону резания
- Ось С + функция приводного инструмента
- Ось Y
- Револьверная голова на 12 позиций
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Выравнивающие опоры
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки линейных осей
- Система подачи СОЖ через инструмент с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Конвейер стружки
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (барфидер, манипулятор, робот, привод двери, уловитель готовых деталей)
- Пистолет СОЖ
- Пневмо пистолет
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4355 × 2085 × 1980
- Ход по оси X, мм
- 225
- Ход по оси Y, мм
- 100
- Ход по оси Z, мм
- 825
- Мощность двигателя шпинделя, кВт
- 16.5/22
- Крутящий момент шпинделя, Нм
- 105/140
- Вес станка, т
- 5.5
- Макс. диаметр точения, мм
- 434
- Быстрые перемещения по оси X/Z, м/мин
- 24/24
- Макс. диаметр над станиной, мм
- 620
- Макс. длина точения, мм
- 764
- Макс. диаметр прутка в шпинделе, мм
- 52
- Макс. скорость вращения шпинделя, об/мин
- 4000
- Тип торца шпинделя
- А2 – 6
- Размер патрона шпинделя, дюйм
- 8
- Сквозное отверстие шпинделя, мм
- 61
- Диаметр пиноли задней бабки, мм
- 100
- Ход пиноли задней бабки, мм
- 125
- Конус пиноли задней бабки
- 5#
- Кол-во позиций в револьверной голове, шт
- 12
- Мощность приводного инструмента, кВт
- 4.5
- Момент приводного инструмента, Нм
- 18/54
- Скорость вращения приводного инструмента, об/мин
- 6000
- Точность позиционирования по оси X, мм
- 0.006
- Точность позиционирования по оси Z, мм
- 0.006
- Точность повторяемости по оси X, мм
- 0.004
- Точность повторяемости по оси Z, мм
- 0.004
- Быстрые перемещения по оси Y, м/мин
- 15
- Точность позиционирования по оси Y, мм
- 0.008
- Точность повторяемости по оси Y, мм
- 0.006
Товары из этой же серии
- Габариты (ДхШхВ), мм: 2355 × 2355 × 1710
- Ход по оси X, мм: 175
- Ход по оси Y, мм: 70
- Ход по оси Z, мм: 500
- Мощность двигателя шпинделя, кВт: 9.8/13
- Крутящий момент шпинделя, Нм: 62/83
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
В корзину
1
- Габариты (ДхШхВ), мм: 4355 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 825
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
В корзину
1
- Габариты (ДхШхВ), мм: 4640 × 2320 × 2070
- Ход по оси X, мм: 315
- Ход по оси Y, мм: 200
- Ход по оси Z, мм: 1035
- Мощность двигателя шпинделя, кВт: 26.2/35
- Крутящий момент шпинделя, Нм: 500/668
В корзину
1
- Габариты (ДхШхВ), мм: 5640 × 2320 × 2070
- Ход по оси X, мм: 315
- Ход по оси Y, мм: 200
- Ход по оси Z, мм: 2035
- Мощность двигателя шпинделя, кВт: 26.2/35
- Крутящий момент шпинделя, Нм: 500/668
В корзину
1
- Габариты (ДхШхВ), мм: 6670 × 2450 × 2200
- Ход по оси X, мм: 500
- Ход по оси Y, мм: 200
- Ход по оси Z, мм: 3035
- Мощность двигателя шпинделя, кВт: 36.7/45
- Крутящий момент шпинделя, Нм: 700/860
В корзину
1
Не забудьте купить
- Производитель: CME Technology Co., Ltd.
- Длина, мм: 5000
- Ширина, мм: 3500
- Высота, мм: 1750
- Напряжение, В: 380
- Стандарты: GJB150.16-86
В корзину
1

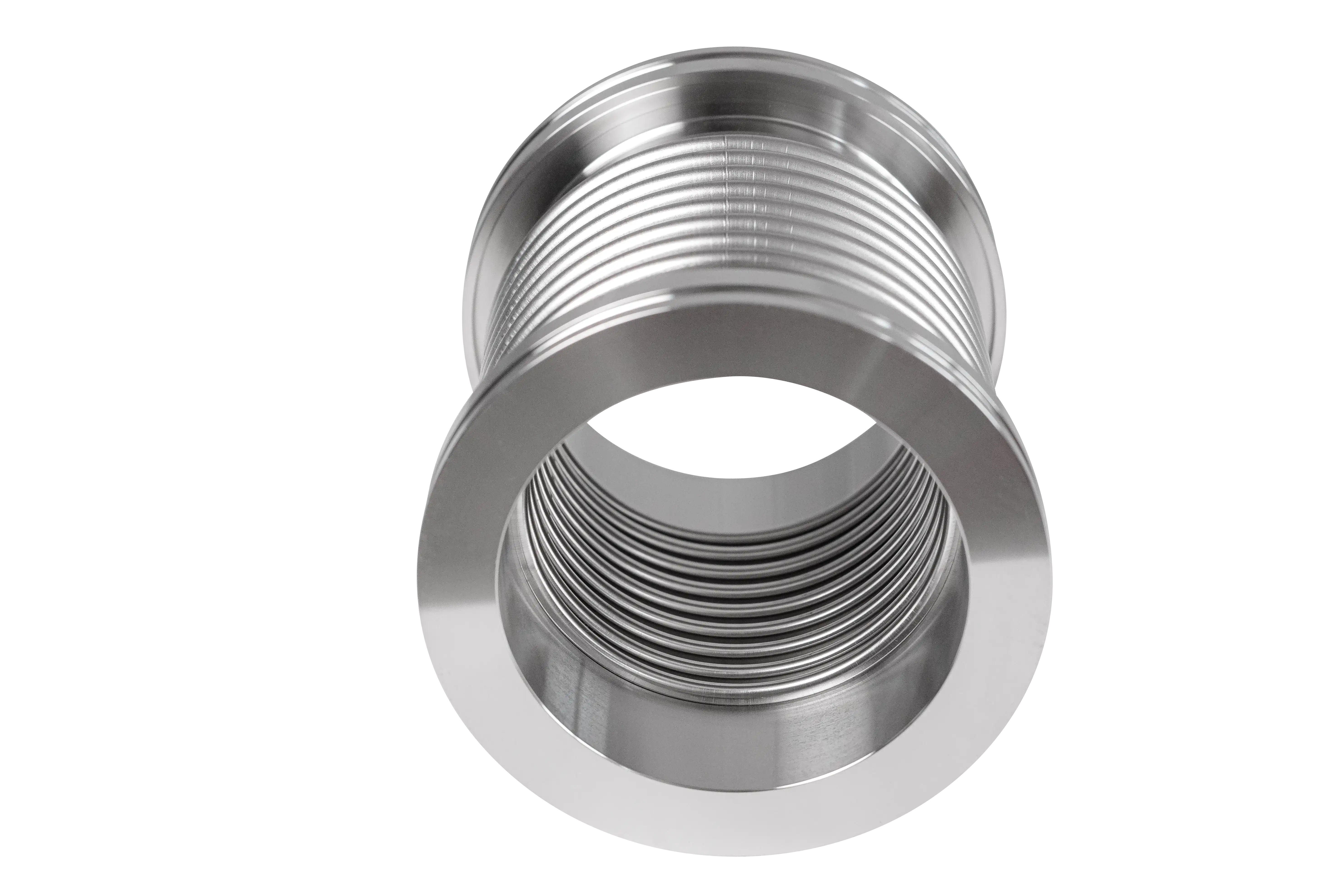

- Производитель: King Lai
- Фланец: ISO100K
- Картинка webp: /upload/iblock/armatura/webp/IMG_2640.webp
- Рабочая температура, °С: От -200 до 450
- Материал фланца: Нержавеющая сталь 304
- Материал сильфона: Нержавеющая сталь 304
В корзину
1
- Артикул: QF40-150-VPUZ
- Производитель: Kurt J. Lesker Company
- Фланец: KF40 (2.16" OD)
- Материал окна: Селенид цинка (ZnSe)
- Материал фланца: 304L SS
- Плоскостность: 1λ 632 нм фронт волны
В корзину
1
- Мощность, кВт: 5.5
- Производитель: ERSTVAK Ltd.
- Масса, кг: 235
- Минимальная производительность, м³/ч: 15
- Максимальная производительность, м³/ч: 30
- Минимальный напор, м: 31.5
В корзину
1

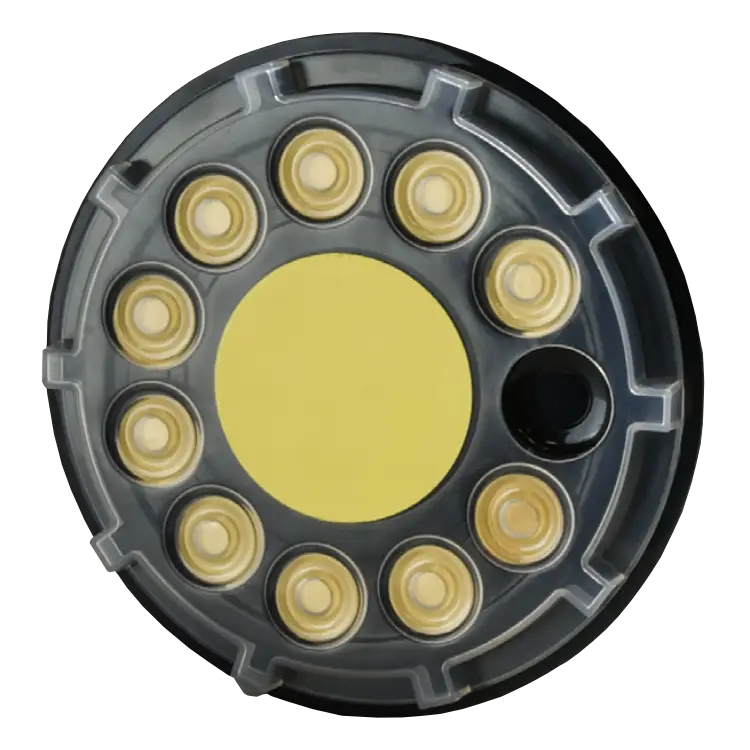

- Производитель: ERSTVAK Ltd.
- Рабочая температура, °С: -20 — +450
- Частота, МГц: 4.960
- Материал электрода с плоской стороны: Золото (Au)
- Материал электрода с выпуклой стороны : Золото (Au)
- Номинальная частота, МГц: 5.000
В корзину
1

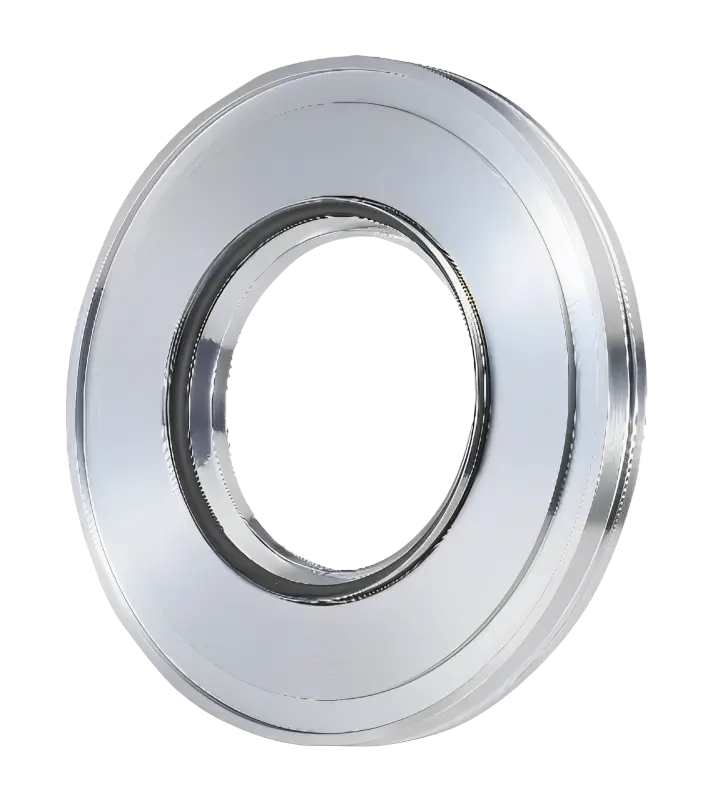

- Производитель: King Lai
