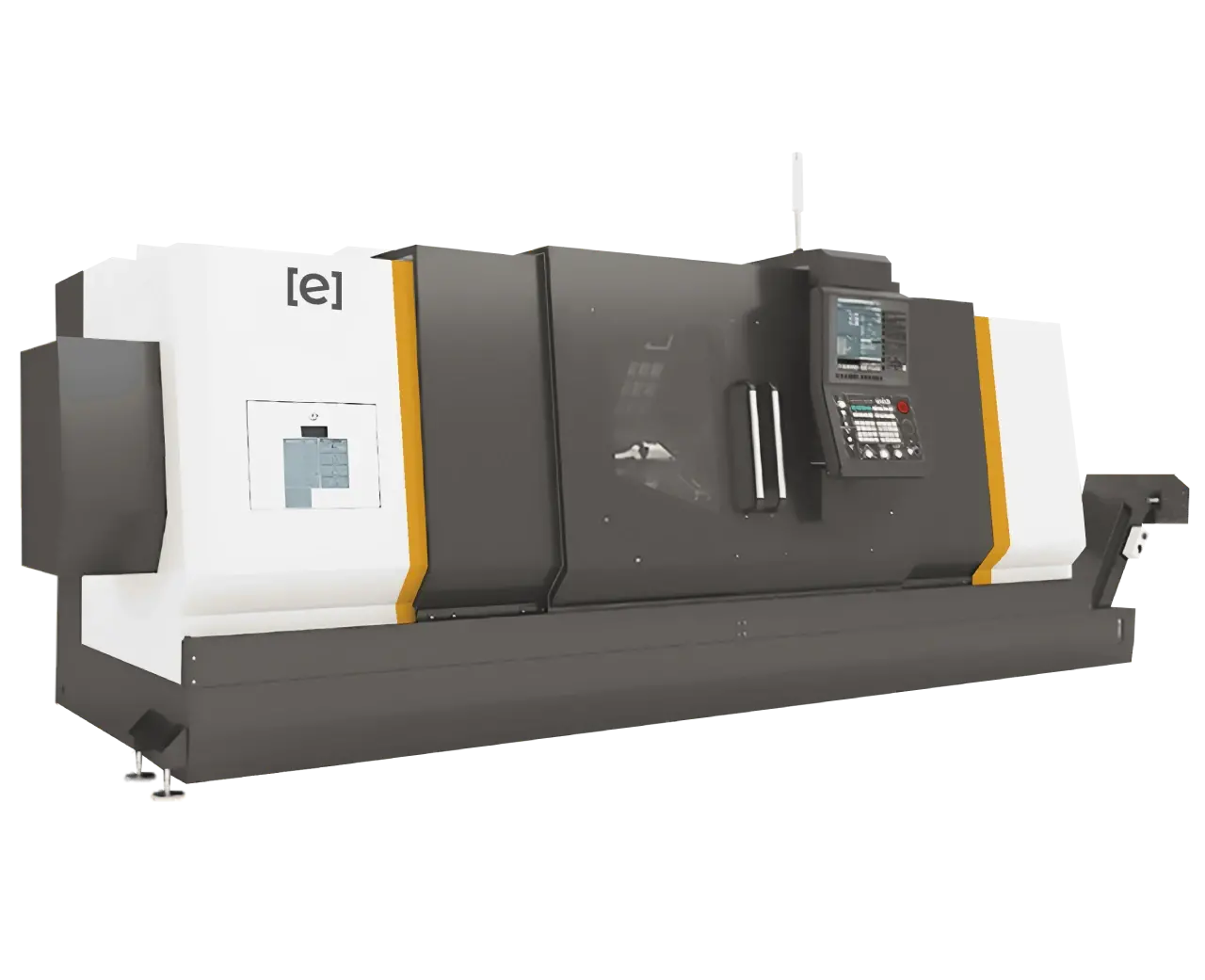

Прецизионные подшипники шпинделя P4.
Использование конструкции с тепловой симметрией в сочетании с широким спектром структур рассеивания тепла значительно снижает степень деформации, вызванной нагревом станка, повышая точность.
Шпиндель оснащен синхронным прямым приводом с постоянными магнитами для обеспечения постоянного крутящего момента. Статор и ротор обеспечивают постоянную температуру благодаря масляному охлаждению.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределение нагрузки.
Направляющие повышенного класса точности обладают образцовой жёсткостью и грузоподъёмностью. Благодаря линейной рабочей поверхности соприкосновения тел качения кареток минимизируется деформация от воспринимаемых нагрузок. Линейные направляющие качения обеспечивают высокую производительность в точном производстве и практичны в обслуживании.
Стандартная комплектация
- Система ЧПУ FANUC
- Закрытая рабочая зона
- Телескопическая защита направляющих
- Система подачи СОЖ в зону резания
- Ось С + функция приводного инструмента
- Ось Y
- Револьверная голова на 12 позиций
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Выравнивающие опоры
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки линейных осей
- Система подачи СОЖ через инструмент с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Конвейер стружки
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (барфидер, манипулятор, робот, привод двери, уловитель готовых деталей)
- Пистолет СОЖ
- Пневмо пистолет
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4640 × 2320 × 2070
- Ход по оси X, мм
- 315
- Ход по оси Y, мм
- 200
- Ход по оси Z, мм
- 1035
- Мощность двигателя шпинделя, кВт
- 26.2/35
- Крутящий момент шпинделя, Нм
- 500/668
- Вес станка, т
- 6.6
- Макс. диаметр точения, мм
- 610
- Быстрые перемещения по оси X/Z, м/мин
- 20/20
- Макс. диаметр над станиной, мм
- 800
- Макс. длина точения, мм
- 980
- Макс. диаметр прутка в шпинделе, мм
- 110
- Макс. скорость вращения шпинделя, об/мин
- 1500
- Тип торца шпинделя
- А2 – 11
- Размер патрона шпинделя, дюйм
- 12
- Сквозное отверстие шпинделя, мм
- 126
- Диаметр пиноли задней бабки, мм
- 125
- Ход пиноли задней бабки, мм
- 150
- Конус пиноли задней бабки
- 6#
- Кол-во позиций в револьверной голове, шт
- 12
- Мощность приводного инструмента, кВт
- 5.5
- Момент приводного инструмента, Нм
- 26.3/70
- Скорость вращения приводного инструмента, об/мин
- 6000
- Точность позиционирования по оси X, мм
- 0.006
- Точность позиционирования по оси Z, мм
- 0.006
- Точность повторяемости по оси X, мм
- 0.004
- Точность повторяемости по оси Z, мм
- 0.004
- Быстрые перемещения по оси Y, м/мин
- 15
- Точность позиционирования по оси Y, мм
- 0.008
- Точность повторяемости по оси Y, мм
- 0.006
Товары из этой же серии
- Габариты (ДхШхВ), мм: 2355 × 2355 × 1710
- Ход по оси X, мм: 175
- Ход по оси Y, мм: 70
- Ход по оси Z, мм: 500
- Мощность двигателя шпинделя, кВт: 9.8/13
- Крутящий момент шпинделя, Нм: 62/83
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
В корзину
1
- Габариты (ДхШхВ), мм: 4355 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 825
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
В корзину
1
- Габариты (ДхШхВ), мм: 4355 × 2085 × 1980
- Ход по оси X, мм: 225
- Ход по оси Y, мм: 100
- Ход по оси Z, мм: 825
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
В корзину
1
- Габариты (ДхШхВ), мм: 5640 × 2320 × 2070
- Ход по оси X, мм: 315
- Ход по оси Y, мм: 200
- Ход по оси Z, мм: 2035
- Мощность двигателя шпинделя, кВт: 26.2/35
- Крутящий момент шпинделя, Нм: 500/668
В корзину
1
- Габариты (ДхШхВ), мм: 6670 × 2450 × 2200
- Ход по оси X, мм: 500
- Ход по оси Y, мм: 200
- Ход по оси Z, мм: 3035
- Мощность двигателя шпинделя, кВт: 36.7/45
- Крутящий момент шпинделя, Нм: 700/860
В корзину
1
Не забудьте купить
- Производитель: King Lai
- Размер фланца: DN40
- Сторона А: 55
- Сторона B: 41.2
- Сторона C: 17.2
- Сторона D: 30
В корзину
1
- Производитель: ERSTVAK Ltd.
- Длина, мм: 339
- Ширина, мм: 580
- Высота, мм: 667
- Охлаждение: Водяное
- Масса, кг: 113
В корзину
1
- Режим работы: Универсальная
- Мощность электродвигателя, кВт: 9.2
- Артикул: SK08TD00+0028
- Производитель: FPZ S.p.A.
- Краткое название: Воздуходувка FPZ SCL K08 TS 9,2 kW
- Разрежение, мбар: 210
В корзину
1
- Мощность электродвигателя, кВт: 160
- Артикул: AURORA 220-12,5
- Напряжение, В: 380
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: DN100
- Количество ступеней: 1
В корзину
1
- Производитель: CME Technology Co., Ltd.
- Длина, мм: 2500
- Ширина, мм: 2500
- Высота, мм: 1950
- Масса, кг: 9500
- Стандарты: IEC68-2-34
В корзину
1

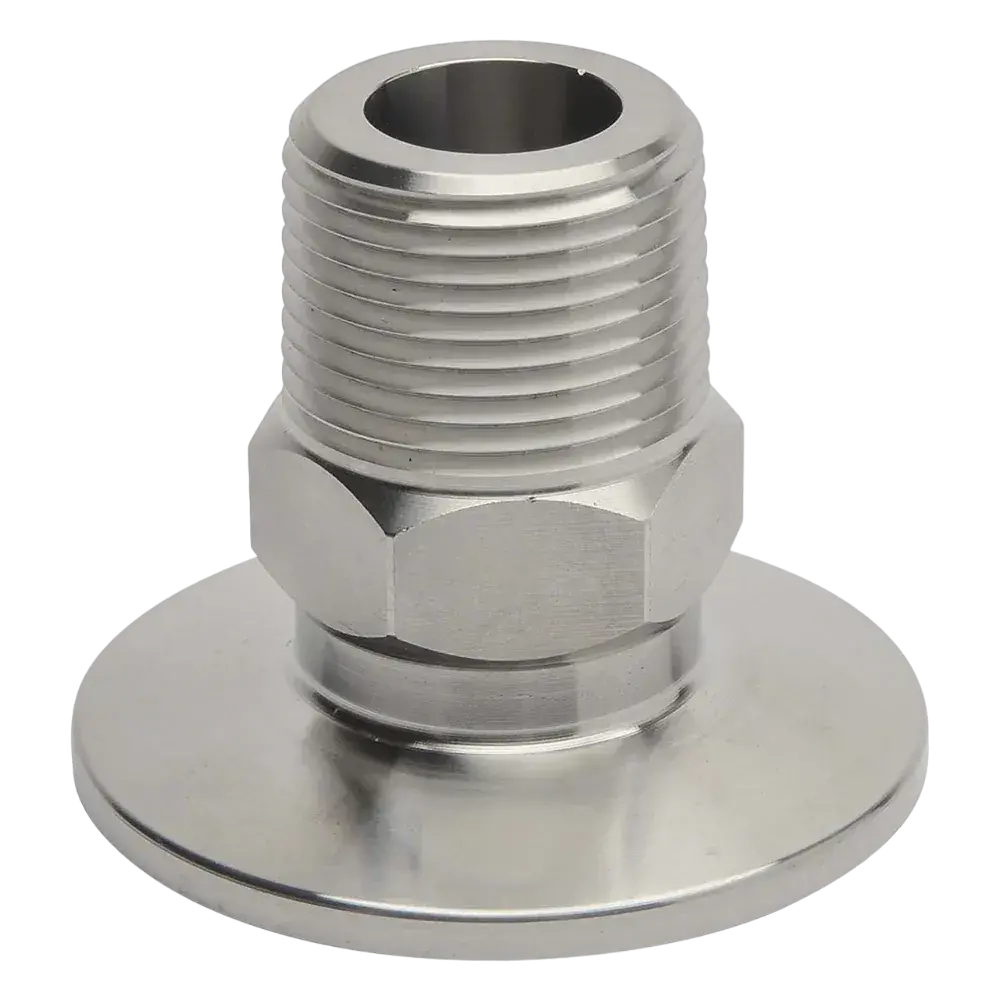

- Производитель: King Lai
- Модель: AD-NPTM-KF16x025
- Длина, мм: 50
- Размер фланца: KF16
- Назначение: Промышленный
- Внутренний диаметр, мм: 7.1
В корзину
1
- Артикул: EV-DF18SA-TPM
- Габаритные размеры, мм: 630 × 580 × 970
- Производитель: ERSTVAK Ltd.
- Краткое название: Лиофильная сушилка ERSTVAK EV-DF18SA-TPM
- Масса, кг: 105
- Объем, л: 1.2
В корзину
1
- Артикул: CRVS 25/TM ex. 06
- Габаритные размеры, мм: 1415x500x881
- Производитель: ROBUSCHI
- Предельное остаточное давление, мбар: 33
- Мощность, кВт: 22
- Частота вращения, об/мин: 1450
В корзину
1
- Производитель: King Lai
- Модель: AD-BSP-DN16x025
- Длина, мм: 30
- Размер фланца: DN16
- Назначение: Промышленный
- Внутренний диаметр, мм: 9
В корзину
1

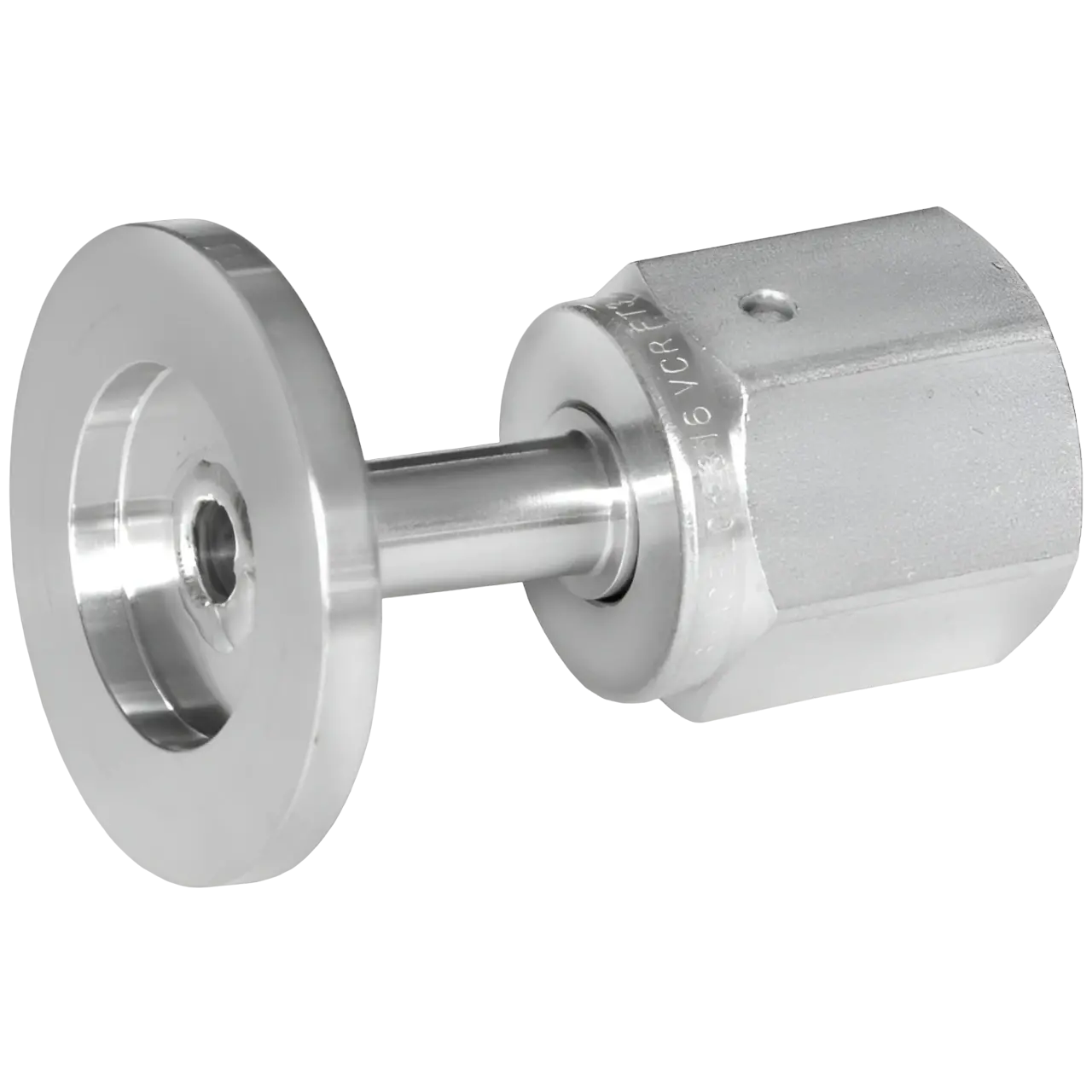

- Производитель: King Lai
