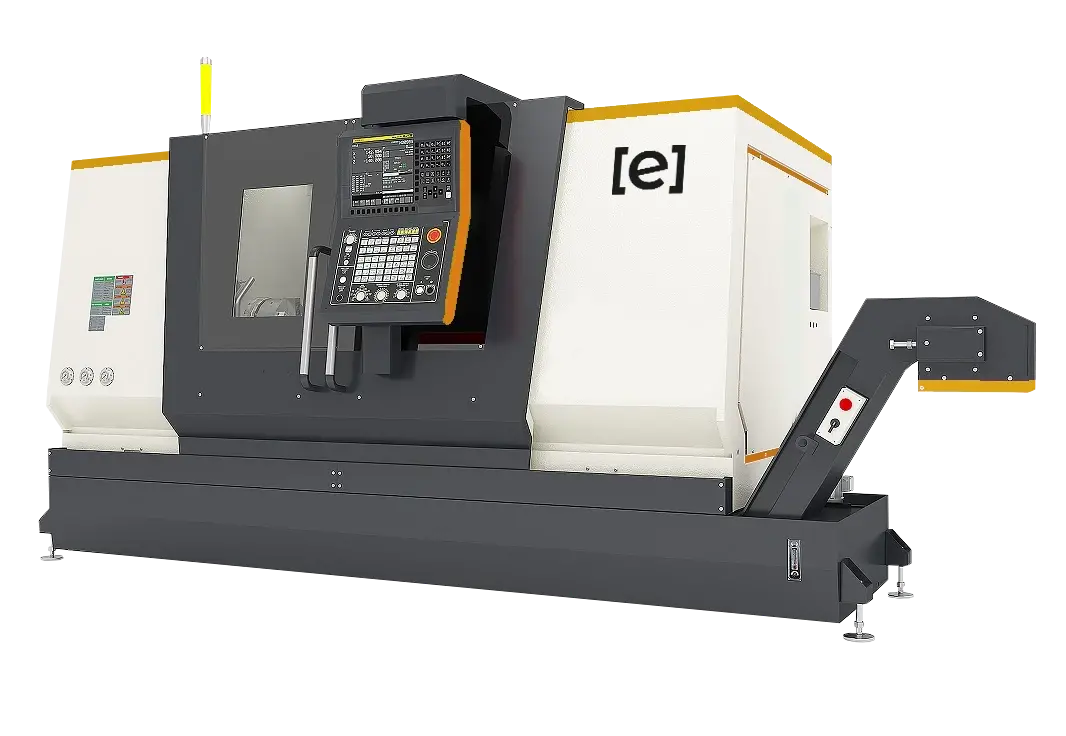

Токарный обрабатывающий центр с приводным инструментом и контр-шпинделем ETHI 628-825MS
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Прецизионные подшипники шпинделя P4.
Использование конструкции с тепловой симметрией в сочетании с широким спектром структур рассеивания тепла значительно снижает степень деформации, вызванной нагревом станка, повышая точность.
Шпиндель оснащен синхронным прямым приводом с постоянными магнитами для обеспечения постоянного крутящего момента. Статор и ротор обеспечивают постоянную температуру благодаря масляному охлаждению.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределение нагрузки.
Направляющие повышенного класса точности обладают образцовой жёсткостью и грузоподъёмностью. Благодаря линейной рабочей поверхности соприкосновения тел качения кареток минимизируется деформация от воспринимаемых нагрузок. Линейные направляющие качения обеспечивают высокую производительность в точном производстве и практичны в обслуживании.
Стандартная комплектация
- Система ЧПУ FANUC
- Закрытая рабочая зона
- Телескопическая защита направляющих
- Система подачи СОЖ в зону резания
- Ось С + функция приводного инструмента
- Револьверная голова на 12 позиций
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Выравнивающие опоры
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки линейных осей
- Система подачи СОЖ через инструмент с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Конвейер стружки
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (барфидер, манипулятор, робот, привод двери, уловитель готовых деталей)
- Пистолет СОЖ
- Пневмо пистолет
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 4355 × 2085 × 1980
- Ход по оси X, мм
- 180
- Ход по оси Z, мм
- 525
- Мощность двигателя шпинделя, кВт
- 18.5/22
- Крутящий момент шпинделя, Нм
- 176/210
- Вес станка, т
- 5.6
- Макс. диаметр точения, мм
- 344
- Быстрые перемещения по оси X/Z, м/мин
- 24/24
- Макс. диаметр над станиной, мм
- 620
- Макс. длина точения, мм
- 749
- Макс. диаметр прутка в шпинделе, мм
- 75
- Макс. скорость вращения шпинделя, об/мин
- 3000
- Тип торца шпинделя
- А2 – 8
- Размер патрона шпинделя, дюйм
- 8
- Сквозное отверстие шпинделя, мм
- 86
- Кол-во позиций в револьверной голове, шт
- 12
- Мощность приводного инструмента, кВт
- 4.5
- Момент приводного инструмента, Нм
- 18/54
- Скорость вращения приводного инструмента, об/мин
- 6000
- Точность позиционирования по оси X, мм
- 0.006
- Точность позиционирования по оси Z, мм
- 0.006
- Точность повторяемости по оси X, мм
- 0.004
- Точность повторяемости по оси Z, мм
- 0.004
- Макс. скорость вращения контр-шпинделя, об/мин
- 2940
- Мощность двигателя контр-шпинделя, кВт
- 15.7/22
- Крутящий момент контр-шпинделя, Нм
- 50/70
- Тип торца контр-шпинделя
- А2 – 5
- Сквозное отверстие контр-шпинделя, мм
- 56
- Ход по оси A, мм
- 850
- Быстрые перемещения по оси А, м/мин
- 24
- Точность позиционирования по оси А, мм
- 0.006
- Точность повторяемости по оси A, мм
- 0.004
Товары из этой же серии
- Габариты (ДхШхВ), мм: 2200 × 2520 × 1760
- Ход по оси X, мм: 155
- Ход по оси Z, мм: 430
- Мощность двигателя шпинделя, кВт: 7.5
- Крутящий момент шпинделя, Нм: 72
- Вес станка, т: 4.3
В корзину
1
- Габариты (ДхШхВ), мм: 3000 × 3000 × 1855
- Ход по оси X, мм: 200
- Ход по оси Z, мм: 485
- Мощность двигателя шпинделя, кВт: 11
- Крутящий момент шпинделя, Нм: 100/180
- Вес станка, т: 5.1
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
- Вес станка, т: 5
В корзину
1
- Габариты (ДхШхВ), мм: 4355 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 825
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
- Вес станка, т: 5.5
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
- Вес станка, т: 5.1
В корзину
1
- Габариты (ДхШхВ), мм: 4640 × 2320 × 2070
- Ход по оси X, мм: 315
- Ход по оси Z, мм: 1035
- Мощность двигателя шпинделя, кВт: 26.2/35
- Крутящий момент шпинделя, Нм: 500/668
- Вес станка, т: 7.2
В корзину
1
- Габариты (ДхШхВ), мм: 5640 × 2320 × 2070
- Ход по оси X, мм: 315
- Ход по оси Z, мм: 2035
- Мощность двигателя шпинделя, кВт: 26.2/35
- Крутящий момент шпинделя, Нм: 500/668
- Вес станка, т: 9.6
В корзину
1
- Габариты (ДхШхВ), мм: 6670 × 2450 × 2200
- Ход по оси X, мм: 500
- Ход по оси Z, мм: 3035
- Мощность двигателя шпинделя, кВт: 36.7/45
- Крутящий момент шпинделя, Нм: 700/860
- Вес станка, т: 17.9
В корзину
1
Не забудьте купить
- Производитель: ERSTVAK Ltd.
- Количество ступеней: 2
- Масса, кг: 19
- Периодичность технического обслуживания, ч: 10000
- Минимальная температура, K, <: 3.5
- Холодопроизводительность при 50 Гц, 1-я ступень: 42 Вт @ 50 К
В корзину
1

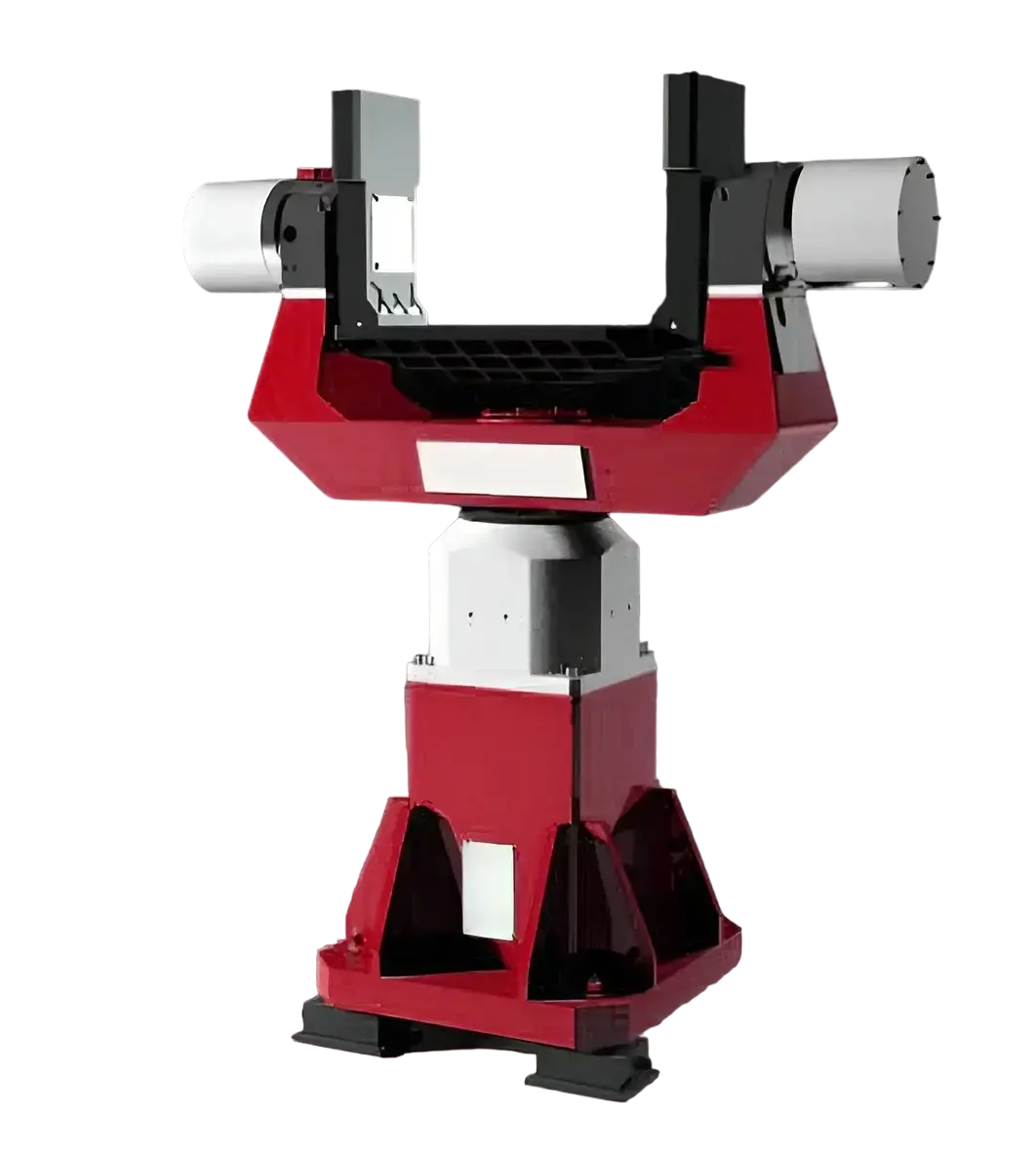

- Производитель: FirePower Technology Co., Ltd.
- Диаметр стола, мм: 700
- Скользящие кольца: 10 — 80
- Материал изготовления: Анодированный алюминий
- Ось вращения: Трехосевое непрерывное вращение (U-O-O или U-U-T)
- Разрешение задания скорости, град/с: 0.0001
В корзину
1
- Напряжение, В: 220
- Производитель: ERSTVAK Ltd.
- Масса, кг: 900
- Конструкция: модульный
- Минимальное значение точки росы, °С: -70
- Максимальное значение точки росы, °С: -40
В корзину
1
- Производитель: King Lai
- Количество отверстий: 24
- Диаметр отверстий, мм: 8.43
- Рабочая температура, °С: От -190 до 450
- Размер A, мм: 253.24
- Размер B, мм: 208.24
В корзину
1
- Габаритные размеры, мм: 800*1200*1850
- Производитель: ERSTVAK Ltd.
- Испаритель: Пластинчатый теплообменник
- Компрессор: Emerson Scroll/Carlyle
- Тип управления: PID-контроллер, специальный расчет динамического управления, PLC-контроллер
- Насос: Насос с магнитным приводом
В корзину
1
- Артикул: CFT65V1508B
- Производитель: Kurt J. Lesker
- Максимальная температура, °С: 450
- Минимальная температура, °С: -200
- Фланцевое соединение: KF40 (2.16" OD)
- Материал фланца: Нержавеющая сталь
В корзину
1

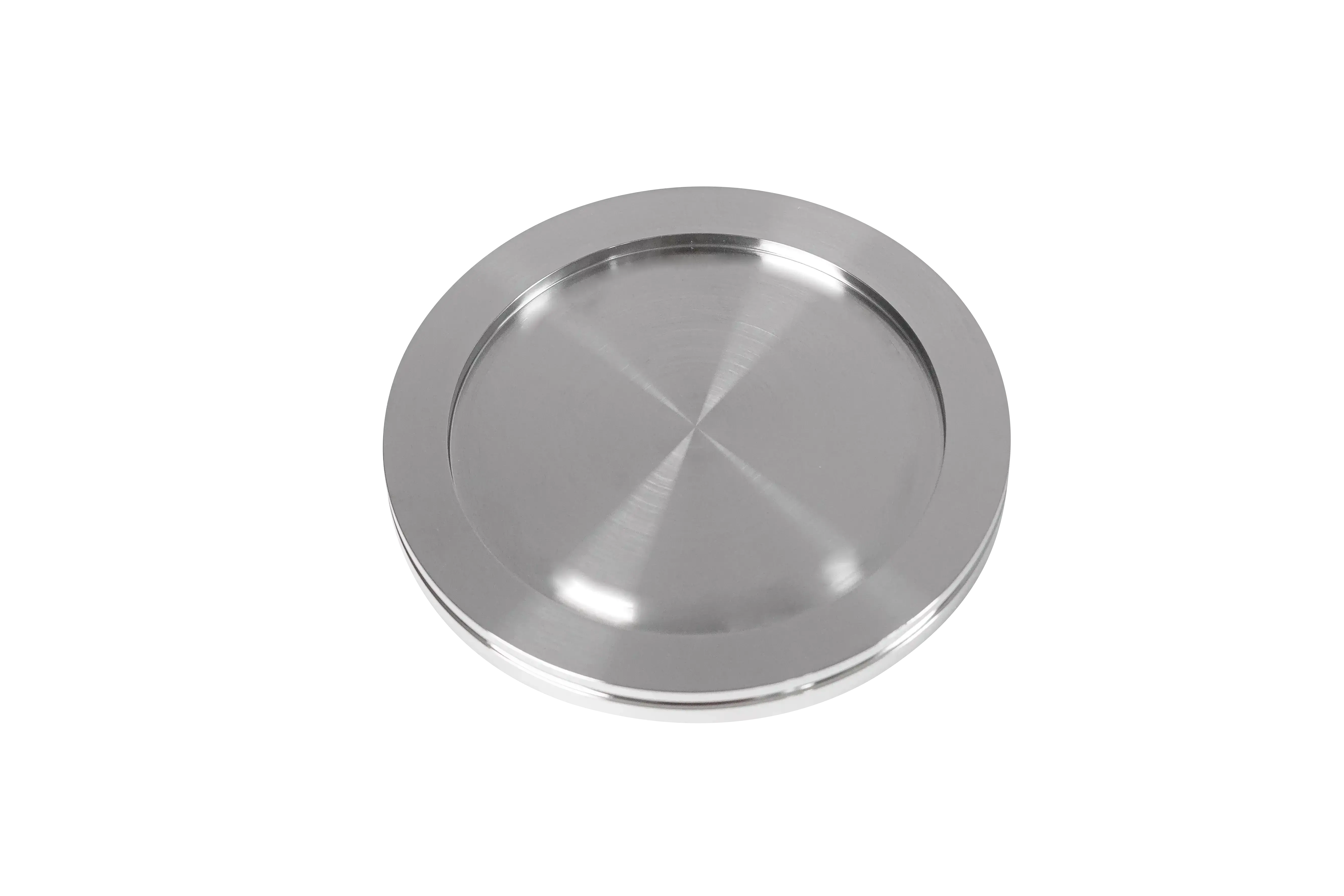

- Производитель: King Lai
