Токарный обрабатывающий центр с приводным инструментом и контр-шпинделем ETHI 7211-2035MS
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Прецизионные подшипники шпинделя P4.
Использование конструкции с тепловой симметрией в сочетании с широким спектром структур рассеивания тепла значительно снижает степень деформации, вызванной нагревом станка, повышая точность.
Шпиндель оснащен синхронным прямым приводом с постоянными магнитами для обеспечения постоянного крутящего момента. Статор и ротор обеспечивают постоянную температуру благодаря масляному охлаждению.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределение нагрузки.
Направляющие повышенного класса точности обладают образцовой жёсткостью и грузоподъёмностью. Благодаря линейной рабочей поверхности соприкосновения тел качения кареток минимизируется деформация от воспринимаемых нагрузок. Линейные направляющие качения обеспечивают высокую производительность в точном производстве и практичны в обслуживании.
Стандартная комплектация
- Система ЧПУ FANUC
- Закрытая рабочая зона
- Телескопическая защита направляющих
- Система подачи СОЖ в зону резания
- Ось С + функция приводного инструмента
- Револьверная голова на 12 позиций
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Выравнивающие опоры
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки линейных осей
- Система подачи СОЖ через инструмент с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Конвейер стружки
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (барфидер, манипулятор, робот, привод двери, уловитель готовых деталей)
- Пистолет СОЖ
- Пневмо пистолет
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 5640 × 2320 × 2070
- Ход по оси X, мм
- 315
- Ход по оси Z, мм
- 2035
- Мощность двигателя шпинделя, кВт
- 26.2/35
- Крутящий момент шпинделя, Нм
- 500/668
- Вес станка, т
- 9.6
- Макс. диаметр точения, мм
- 600
- Быстрые перемещения по оси X/Z, м/мин
- 20/20
- Макс. диаметр над станиной, мм
- 720
- Макс. длина точения, мм
- 1990
- Макс. диаметр прутка в шпинделе, мм
- 110
- Макс. скорость вращения шпинделя, об/мин
- 1500
- Тип торца шпинделя
- А2 – 11
- Размер патрона шпинделя, дюйм
- 12
- Сквозное отверстие шпинделя, мм
- 126
- Кол-во позиций в револьверной голове, шт
- 12
- Мощность приводного инструмента, кВт
- 5.5
- Момент приводного инструмента, Нм
- 26.3/70
- Скорость вращения приводного инструмента, об/мин
- 6000
- Точность позиционирования по оси X, мм
- 0.006
- Точность позиционирования по оси Z, мм
- 0.006
- Точность повторяемости по оси X, мм
- 0.004
- Точность повторяемости по оси Z, мм
- 0.004
- Макс. скорость вращения контр-шпинделя, об/мин
- 2500
- Мощность двигателя контр-шпинделя, кВт
- 18.5/22
- Крутящий момент контр-шпинделя, Нм
- 176/210
- Тип торца контр-шпинделя
- А2 – 8
- Сквозное отверстие контр-шпинделя, мм
- 61
- Ход по оси A, мм
- 2100
- Быстрые перемещения по оси А, м/мин
- 20
- Точность позиционирования по оси А, мм
- 0.006
- Точность повторяемости по оси A, мм
- 0.004
Товары из этой же серии
- Габариты (ДхШхВ), мм: 2200 × 2520 × 1760
- Ход по оси X, мм: 155
- Ход по оси Z, мм: 430
- Мощность двигателя шпинделя, кВт: 7.5
- Крутящий момент шпинделя, Нм: 72
- Вес станка, т: 4.3
В корзину
1
- Габариты (ДхШхВ), мм: 3000 × 3000 × 1855
- Ход по оси X, мм: 200
- Ход по оси Z, мм: 485
- Мощность двигателя шпинделя, кВт: 11
- Крутящий момент шпинделя, Нм: 100/180
- Вес станка, т: 5.1
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
- Вес станка, т: 5
В корзину
1
- Габариты (ДхШхВ), мм: 4355 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 825
- Мощность двигателя шпинделя, кВт: 16.5/22
- Крутящий момент шпинделя, Нм: 105/140
- Вес станка, т: 5.5
В корзину
1
- Габариты (ДхШхВ), мм: 3975 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
- Вес станка, т: 5.1
В корзину
1
- Габариты (ДхШхВ), мм: 4355 × 2085 × 1980
- Ход по оси X, мм: 180
- Ход по оси Z, мм: 525
- Мощность двигателя шпинделя, кВт: 18.5/22
- Крутящий момент шпинделя, Нм: 176/210
- Вес станка, т: 5.6
В корзину
1
- Габариты (ДхШхВ), мм: 4640 × 2320 × 2070
- Ход по оси X, мм: 315
- Ход по оси Z, мм: 1035
- Мощность двигателя шпинделя, кВт: 26.2/35
- Крутящий момент шпинделя, Нм: 500/668
- Вес станка, т: 7.2
В корзину
1
- Габариты (ДхШхВ), мм: 6670 × 2450 × 2200
- Ход по оси X, мм: 500
- Ход по оси Z, мм: 3035
- Мощность двигателя шпинделя, кВт: 36.7/45
- Крутящий момент шпинделя, Нм: 700/860
- Вес станка, т: 17.9
В корзину
1
Не забудьте купить
- Производитель: King Lai
- Картинка webp: /upload/iblock/armatura/webp/IMG_2733.webp
- Рабочая температура, °С: От -20 до 150
- Размер A, мм: 42.4
- Предельное давление, Торр: 10Е-13
В корзину
1
- Производитель: ER-Lok
- Максимальное рабочее давление (Нержавеющая сталь), psig: 6600
- Максимальное рабочее давление (Латунь), psig: 3300
- Максимальная рабочая температура (Нержавеющая сталь), °F: 1000
- Максимальная рабочая температура (Латунь), °F: 400
- Максимальное рабочее давление (Латунь), бар: 227
В корзину
1
- Режим работы: Универсальная
- Мощность электродвигателя, кВт: 4
- Артикул: EVL 139/14 3 ф.
- Производитель: ERSTVAK Ltd.
- Краткое название: Воздуходувка ERSTVAK EVL 139/14 3 ф.
- Разрежение, мбар: 180
В корзину
1
- Производитель: King Lai
- Фланец: CF63
- Рабочая температура, °С: От -20 до 150
- Предельное давление, Торр: 10Е-8
В корзину
1
- Мощность электродвигателя, кВт: 7.5
- Артикул: ESC-10B-500 8 атм
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: G1"
- Напряжение питания, В: 380
- Масса, кг: 400
В корзину
1
- Артикул: EVCLIM-КТХВ-1000
- Габаритные размеры, мм: 2016 × 1280 × 2200
- Производитель: ERSTVAK Ltd.
- Точность поддержания температуры, ±°C: 0.5
- Краткое название: Камера ERSTVAK EVCLIM-КТХВ-1000 K
- Неравномерность температуры по объему, ±°C: 2
В корзину
1
- Мощность электродвигателя, кВт: 30
- Артикул: ESC-40B VSD 13 атм
- Габаритные размеры, мм: 1400 × 930 × 1280
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: G1"
- Краткое название: Компрессор ERSTVAK ESC-40B VSD 13 атм
В корзину
1

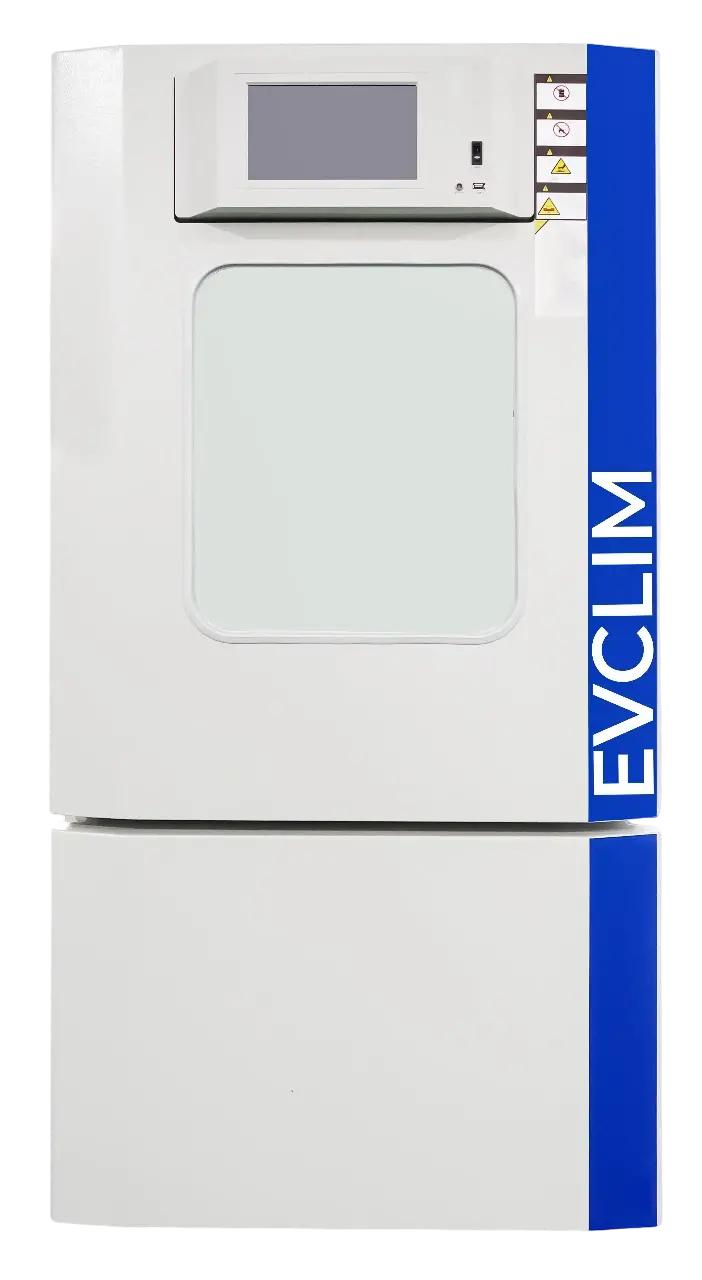

- Артикул: EVCLIM КТХВ-1000-1
