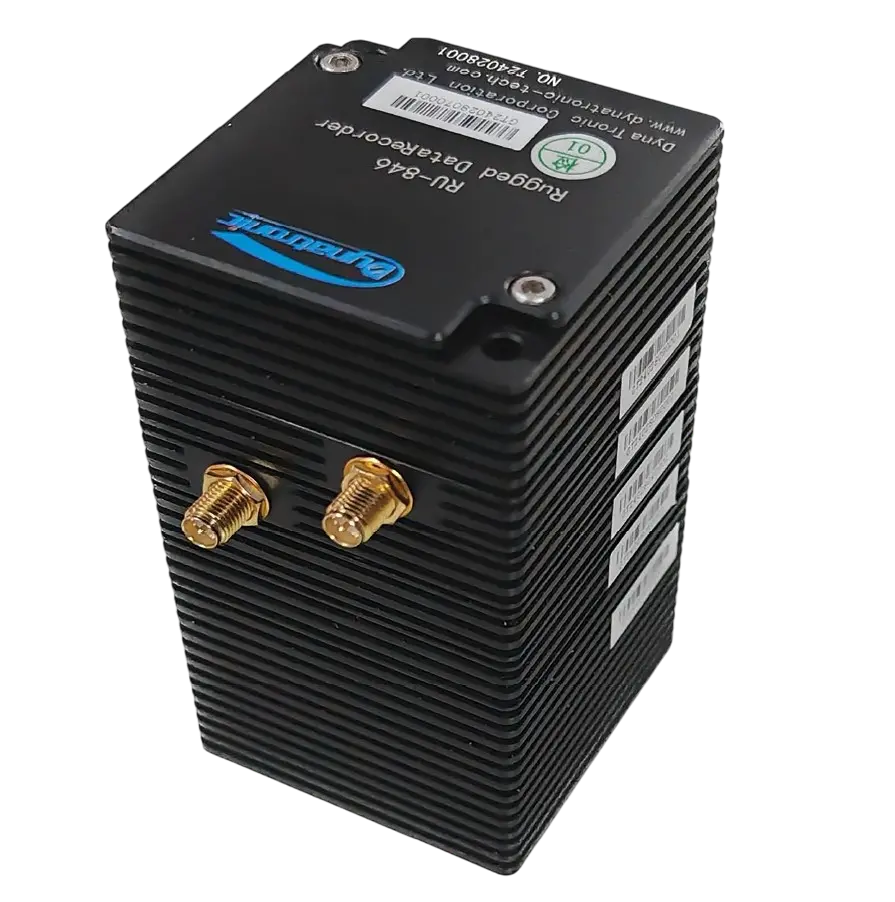

Ударопрочный регистратор данных DynaTronic RU-846

Производитель DynaTronic
Интерфейс USB 2.0
Степень защиты IP60
Масса, кг 8
Количество входных каналов 4
Разрядность ЦАП/АЦП, бит 16
Минимальное входное напряжение, В постоянного тока -2.5
Максимальное входное напряжение, В постоянного тока 2.5
Минимальная рабочая температура, °C -10

В корзину

Описание

Характеристики

Ударопрочный регистратор данных RU-846 производства компании DynaTronic представляет собой компактную высокопроизводительную систему сбора данных, специально разработанную для работы в экстремальных условиях в условиях ограниченного пространства, таких как летательные аппараты, суда и другие мобильные или бортовые платформы.

Компактное исполнение оптимизировано для монтажа в ограниченном пространстве, что делает оборудование идеальным решением для авиационных, морских и транспортных применений.

Система поддерживает модульное расширение по USB, что обеспечивает гибкую настройку измерительных каналов. Один компьютер может управлять параллельным синхронным тестированием до 96 динамических сигнальных каналов, обеспечивая высокоэффективный сбор данных. Регистратор RU-846 поддерживает многоканальный сбор динамических сигналов (деформации, вибрации, давления, температуры) с синхронизированной дискретизацией для точного анализа во временной области.

Особенности и преимущества

Компактное исполнение — 16-канальный регистратор имеет габаритные размеры 55 × 62 × 82 мм и массу 350 г и идеален для авиационных и автомобильных испытаний в условиях ограниченного пространства
Оборудование внесено в ФГИС АРШИН и поставляется со свидетельством о прохождении первичной поверки
Стойкость к внешним воздействиям, включая рабочий температурный диапазон от -40°C до +60°C (с опциональным низкотемпературным аккумулятором) и ударным воздействиям с ускорением до 500g и продолжительным вибрационным воздействиям
Модульная конструкция позволяет адаптировать систему под различные испытательные задачи. Одна система поддерживает до 4 уровней (16 каналов/модуль), в том числе модуль IEPE, заряда, деформации, либо их произвольного сочетания
Модуль деформации/напряжений поддерживает работу с мостовыми датчиками различных конфигураций, измеряя силу, давление, перемещение, скорость, ускорение и напряжение.
Модуль IEPE обеспечивает прямое подключение акселерометров и микрофонов, а преобразователь заряда — совместимость с пьезоэлектрическими датчиками. Система автоматически распознает параметры датчиков через поддержку TEDS (IEEE P1451.1).
Гибкие варианты использования - от мониторинга в реальном времени при подключении к ПК до автономной регистрации с возможностью записи по триггеру или в непрерывном режиме, включая восстановление данных после испытаний.
Программное обеспечение включает интеллектуальные функции автоидентификации подключений и быстрой конфигурации параметров, инструменты для многопоточной записи, пакетной обработки и генерации отчетов, а также открытый API для разработки пользовательских плагинов.

Области применения

Авиакосмическая отрасль: мониторинг параметров при летных испытаниях, контроль целостности конструкций.
Автомобилестроение: краш-тесты, анализ долговечности компонентов, исследования NVH (шум, вибрации, жесткость).
Оборонная промышленность: испытания ударного воздействия на системы вооружения, валидация устойчивости оборудования.
Промышленность: измерения динамического давления и усилий в экстремальных условиях эксплуатации.

Программная платформа DE-BPS представляет собой специализированное программное обеспечение для модуля регистрации данных RU-846, предназначенное для упрощения процессов сбора данных, их анализа и формирования отчетов.

Программное обеспечение работает под управлением Windows XP/7/8/10/11 (. Оно предоставляет единую платформу для: настройки параметров, мониторинга в реальном времени, анализа данных, генерации отчетов. ПО полностью поддерживает онлайн/оффлайн режимы работы RU-846, обеспечивая управление в реальном времени и последующую обработку записанных данных

Особенности и преимущества

Конфигурация системы и управление
Предварительная настройка датчиков (автораспознавание TEDS, режимы мостов, частоты дискретизации), индивидуальные настройки каналов (усиление, фильтрация, напряжение возбуждения).
Мониторинг и анализ в реальном времени
Мониторинг в реальном времени: отображение сигналов с возможностью мгновенных измерений, калибровочные кривые для преобразования данных в инженерные единицы (например, мВ → деформация).
Обработка данных и управление
Режимы сбора данных: непрерывная запись (ограничено только объемом памяти), триггерный запуск по пороговым значениям (например, детекция удара), автономный режим с последующей выгрузкой данных.
Обработка данных и управление

Просмотр данных: инструменты масштабирования и наложения графиков, сравнение каналов
Обработка сигналов при помощи БПФ, фильтрации, децимации, статистики, экспорта в CSV, MATLAB и другие форматы
Генерация отчетов в PDF/Excel с графиками и таблицами
Управление проектами через сохранение/загрузку конфигураций, пакетную обработку данных
Интеллектуальные инструменты: автомасштабирование по амплитуде сигнала, группировка каналов по типам измерений

Хранение и восстановление данных

Высокоскоростная запись на встроенный SSD (32-128 ГБ) или внешние накопители.
Контроль целостности: контрольные суммы и восстановление поврежденных файлов.

Уникальные преимущества

Кроссплатформенность: работает как на устаревших (XP), так и на современных версиях Windows.
Удобство интерфейса: готовые пресеты в один клик, анализ перетаскиванием.
Масштабируемость: поддержка синхронизации нескольких систем (96+ каналов).
Гибкость настройки: дополнительные модули для специализированных расчетов (модальный анализ, контроль усталости).
Доступ к SDK/API: разработка пользовательских плагинов (например, скрипты на Python, интеграция с LabVIEW).

Прочие характеристики

Максимальная погрешность измерения напряжения, %	0.5
Максимальное разрешение, мкε	1
Стабильность показаний за 1 час, %	0.1
Показатель допустимого максимального синфазного напряжения (DC/AC, пик.), В	-5 — 5
Минимальный показатель измерения деформации, мкε	-50000
Компенсационные резисторы моста (трехпроводной четвертьмост), Ом	120/350
Сопротивление компенсационных резисторов (полумост/полный мост), Ом	50 — 10000
Максимальный выходной ток моста, мА	30
Погрешность моста, %	0.1
Стабильность моста за 2 часа, %	0.05
Тип фильтра низких частот	Фильтр Баттерворта третьего порядка
Частота среза фильтра низких частот (-3дБ±1дБ), кГц	1, 10, 100, PASS
Затухание в полосе задерживания фильтра низких частот, дБ/окт	-18
Макс. плоскостность фильтра низких частот в пределах анализируемого диапазона частот, дБ	0.1
Частота среза от частоты дискретизации фильтра защиты от наложения спектров (от частоты дискретизации)	1/2.56
Неравномерность амплитудно-частотных характеристик фильтра защиты от наложения спектров (в рабочем частотном диапазоне), ±дБ	0.05
Мин. затухание в полосе задерживания фильтра защиты от наложения спектров, дБ/окт	-120
Затухание в полосе задерживания фильтра защиты от наложения спектров, дБ/окт	100
Макс. отрицательное отклонение амплитудно-частотных характеристик в рабочем частотном диапазоне, дБ	-0.05
Макс. положительное отклонение амплитудно-частотных характеристик в рабочем частотном диапазоне, дБ	0.05
Типы модулей сбора данных	Модуль измерения деформации Модуль измерения напряжения IEPE Модуль измерения заряда
Объем памяти, ГБ	128 256/512/1000 (опционально)
Электропитание	Модуль 1 (14 Вт·ч) Модуль 2 (29 Вт·ч) Модуль 3 (43 Вт·ч)
Напряжение переменного тока, В	240
Напряжение постоянного тока, В	10 — 30
Время работы от аккумулятора, ч	4 / 8 (опционально)
Рабочая влажность, %RH@50°C	5 — 90
Температура хранения, °C	-40 — 70
Влажность хранения в течение 48 часов, %@60°C	90
Диапазон частот вибрации (циклический режим), Гц	5 - 55 - 5
Амплитуда вибрации (пик), мм	0.19
Максимальная скорость изменения частоты, окт/мин	1
Длительность резонансного испытания, мин	20
Направления вибрации	X, Y, Z
Ударная нагрузка в течение 4±1 мс, g	500
Автобалансировка, мВ	-20 — 20
Макс. неравномерность амплитудно-частотных характеристик фильтра низких частот (в пределах ½ частоты среза), дБ	0.1
Количество входных каналов модуля измерения напряжения/IEPE	4
Ток модуля измерения напряжения/IEPE, мА	4
Напряжение модуля измерения напряжения/IEPE, В	24
Напряжение модуля измерения напряжения/IEPE, %, В	-5 — 5
Макс. погрешность модуля измерения напряжения/IEPE, %	0.5
Показатель амплитудно-частотных характеристик модуля измерения напряжения/IEPE (+0.5 — -3 дБ), Гц	1 — 20000
Макс. частота дискретизации модуля измерения напряжения/IEPE, кГц/канал	128
Разрядность аналого-цифрового преобразователя модуля измерения напряжения/IEPE, бит	16
Частота среза фильтра низких частот модуля измерения напряжения/IEPE, Гц	30, 300, 3000, PASS
Мин. затухание в полосе задерживания фильтра низких частот модуля измерения напряжения/IEPE, дБ/окт	-18
Макс. неравномерность амплитудно-частотных характеристик фильтра низких частот (в пределах ½ частоты среза) модуля измерения напряжения/IEPE, дБ	0.1
Частота среза от частоты дискретизации фильтра защиты от наложения спектров модуля измерения напряжения/IEPE	1/2.56
Затухание в полосе задерживания фильтра защиты от наложения спектров модуля измерения напряжения/IEPE, дБ/окт	100
Неравномерность амплитудно-частотных характеристик фильтра защиты от наложения спектров модуля измерения напряжения/IEPE (в рабочем частотном диапазоне), ±дБ	0.05
Габариты модуля измерения напряжения/IEPE (ДхШхВ), мм	55 × 61 × 10
Масса модуля измерения напряжения/IEPE, г	41
Потребляемая мощность модуля измерения напряжения/IEPE, Вт	1.2
Количество входных каналов модуля регистрации заряда	4
Режим входа модуля регистрации заряда	AC
Входной заряд (чувствительность 1 мВ/пКл), пКл	-5000 — 5000
Входной заряд (чувствительность 0.1 мВ/пКл), пКл	-50000 — 50000
Максимальная погрешность измерения модуля регистрации заряда, %	0.5
Разрядность аналого-цифрового преобразователя модуля регистрации заряда, бит	16
Показатель измерения заряда модуля регистрации заряда (+0.5 — -3 дБ), Гц	0.5 — 20000
Макс. частота дискретизации модуля регистрации заряда, кГц/канал	128
Частота среза фильтра низких частот модуля регистрации заряда (без фильтрации), Гц	30, 300, 3000, PASS
Мин. затухание в полосе задерживания фильтра низких частот модуля регистрации заряда, дБ/окт	-18
Макс. неравномерность амплитудно-частотных характеристик фильтра низких частот модуля регистрации заряда (в пределах 2/3 частоты среза), дБ	0.1
Частота среза от частоты дискретизации фильтра защиты от наложения спектров модуля регистрации заряда от частоты дискретизации	1/2.56
Затухание в полосе задерживания фильтра защиты от наложения спектров модуля регистрации заряда, дБ/окт	-100
Неравномерность амплитудно-частотных характеристик фильтра защиты от наложения спектров модуля регистрации заряда (в рабочем частотном диапазоне), ±дБ	0.05
Габариты модуля регистрации заряда (ДхШхВ), мм	55 × 62 × 10
Масса модуля регистрации заряда, г	39
Потребляемая мощность, Вт	1.2
Макс. количество подключаемых модулей модуля сбора данных	4
Встроенная память модуля сбора данных, ГБ	32 64/128 (опционально)
Максимальная частота дискретизации модуля сбора данных, кГц/канал	128
Напряжение питания через внешний источник модуля сбора данных, В (DC)	10 — 30
Режим синхронизации модуля сбора данных	Синхронизация через тактовый модуль
Габариты модуля сбора данных (ДхШхВ), мм	55 × 61 × 21
Масса модуля сбора данных, г	77
Потребляемая мощность модуля сбора данных, Вт	1.5
Входное напряжение блока питания модуля сбора данных, В (AC)	90 — 240
Выходное напряжение блока питания модуля сбора данных, В (DC)	12 — 28/30
Назначение модуля сбора данных	Для литий-ионных аккумуляторов Модуля управления Тактового модуля синхронизации
Ёмкость аккумуляторов модуля 1 литий-ионного аккумулятора (14 Вт·ч) модуля сбора данных за 2 ч, мА·ч	2000
Ёмкость аккумуляторов модуля 2 литий-ионных аккумуляторов (29 Вт·ч) модуля сбора данных за 4 ч, мА·ч	4000
Ёмкость аккумуляторов модуля 3 литий-ионных аккумуляторов (43 Вт·ч) модуля сбора данных за 6 ч, мА·ч	6000
Время зарядки модуля сбора данных 1, ч	3
Время зарядки модуля сбора данных 2, ч	6
Время зарядки модуля сбора данных 3, ч	9
Габариты модулей сбора данных (ДхШхВ), мм	1: 55 × 57 × 21 2: 55 × 57 × 37 3: 55 × 57 × 57.5
Масса модуля сбора данных 1, г	114

Модули и аксессуары

Модуль измерения деформации RU-846-S (опционально)
Количество каналов	4
Диапазон входного напряжения, В	±0,125 … ±2,5
Диапазон деформаций, мкε	±2500 … ±50000
Конфигурация моста	Полный мост, полумост или четвертьмост (3-проводная схема)
Аппаратная конфигурация	16-битный АЦП и выделенная система цифровой обработки сигналов (DSP) на каждый канал
Максимальное количество синхронных каналов	16
Частота дискретизации, кГц/канал	до 128
Встроенная фильтрация	Фильтр защиты от наложения спектров
Модуль измерения IEPE сигналов RU-846-I (опционально)
Количество каналов	4
Встроенный источник смещения, В/мА	24/4
Программно-выбираемый диапазон напряжения, В	±0,05 … ±5,0
Конфигурация аналогово-цифрового преобразователя на канал, бит	16
Максимальное количество синхронных каналов	16
Частота дискретизации, кГц/канал	до 128
Встроенная фильтрация	Фильтр низких частот и фильтр защиты от наложения спектров
Модуль регистрации заряда RU-846-C-L (опционально)
Количество каналов	4
Программно-выбираемый диапазон заряда, пКл	±50 … ±5000 (чувствительность 1 мВ/пКл)
Конфигурация аналогово-цифрового преобразователя на канал, бит	16
Максимальное количество синхронных каналов	16
Частота дискретизации, кГц/канал	до 128
Встроенная фильтрация	Фильтр низких частот и фильтр защиты от наложения спектров
Модуль регистрации заряда RU-846-C-H (опционально)
Количество каналов	4
Программно-выбираемый диапазон заряда, пКл	±500 … ±50000 (чувствительность 0,1 мВ/пКл)
Конфигурация аналогово-цифрового преобразователя на канал, бит	16
Максимальное количество синхронных каналов	16
Частота дискретизации, кГц/канал	до 128
Встроенная фильтрация	Фильтр низких частот и фильтр защиты от наложения спектров
Модуль управления сбором данных RU-846
Количество модулей	4
Встроенная высокоскоростная память, ГБ	32
Частота дискретизации, кГц/канал	До 128
Интерфейс связи	USB 2.0
Модуль литий-ионного аккумулятора RU-846 (опционально)
Тип аккумулятора	Интеллектуальный перезаряжаемый литиевый
Опциональная емкость, мА·ч	2000/4000/6000
Контроллер синхронизации RU-846 (опционально)
Встроенные компоненты	Тактовый генератор синхронизации и литий-ионный аккумулятор
Интерфейс подключения	USB 3.0
Опциональные конфигурации портов	3+1, 6+1 и 9+1
Wi-Fi модуль RU-846 (опционально)
Назначение	Беспроводная связь по Wi-Fi
Индикация состояния	Светодиодный индикатор
GPS-модуль RU-846 (опционально)
Интерфейс подключения	Разъем для GPS-антенны (на задней панели)
Индикация состояния	Светодиодный индикатор
Зарядное устройство
Входные параметры	100-240 В AC, 50-60 Гц, 1.4 А
Выходные параметры	18 В DC / 3.33 А, макс. мощность 60 Вт
Зарядный кабель
Назначение	Подключение зарядного устройства к регистратору RU-846
Кабель питания
Проводной контроллер (опционально)
Назначение	Управление регистратором в автономном режиме сбора данных
Функция	Управление питанием, балансировкой и записью данных
Кабель L5 (опционально)
Кабель синхронизации USB (опционально)
Назначение	Соединение нескольких регистраторов RU-846 с контроллером синхронизации
Функция	Синхронный сбор данных в онлайн-режиме
Кабель синхронизации USB (опционально)
Назначение	Соединение нескольких регистраторов RU-846 с контроллером синхронизации
Функция	Синхронный сбор данных в автономном режиме (offline)
USB-концентратор (опционально)
Назначение	Подключение нескольких приборов к одному управляющему устройству
Коммуникационный USB-кабель (опционально)
Назначение	Соединение нескольких приборов в единую систему
USB-кабель связи
Назначение	Подключение регистратора RU-846 к компьютеру для обеспечения связи
Дополнительное применение	Подключение контроллера синхронизации RU-846 к компьютеру для осуществления зарядки и связи
Сигнальный кабель C-4
Тип кабеля	5-жильный экранированный кабель
Стандартная комплектация	Голый кабель длиной 1 м
Транспортировочный кейс
Компакт-диск с программным обеспечением
