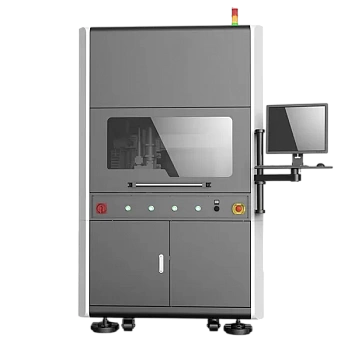

Универсальный диспенсер для биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-HEC500
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Диспенсер SEC-HEC500 производства Suzhou Second New Energy Technology Co., Ltd. предназначен для нанесения клеящего состава и уплотнения газовых каналов в процессе производства графитовых, композитных и металлических биполярных пластин.
Особенности
- Одноплатформенная система для точного нанесения и дозирования клея;
- Система визуального контроля (CCD) для позиционирования, измерения размеров, сканирования QR-кодов и т.п.;
- Бесконтактная система измерения высоты для оптимизации траектории дозирования с учетом деформации изделия;
- Специальная конструкция пневматической адсорбционной платформы позволяет точно позиционировать графитовые, композитные и металлические пластины;
- Интеллектуальная система подачи клеящего вещества с функцией оповещения о недостатке вещества, низком давлении воздуха и отклонениях температуры;
- Высокоточная система дозирования позволяет инжектировать минимальный объем клеящего вещества до 0,001 мл, индекс воспроизводимости процесса > 1,33, вязкость клея до 170 000cps;
- Интеллектуальная система управления и подачи жидкости, поддержка автоматического импорта файлов чертежей CAD, поддержка 3D-интерполяции;
- Система управления и сбора данных обеспечивает передачу и автоматическое сохранение данных о движении, подаче клеящего вещества, процессе нанесения и т.п., совместима с системами MES и CIM, поддержка резервного копирования в один клик.
|
Базовая конфигурация |
Дополнительная конфигурация |
|---|---|
|
Высокоточный 3-осевой модуль |
Электронная система взвешивания |
|
Система визуального контроля (CCD) |
Специализированная платформа позиционирования |
|
Бесконтактная система альтиметрии |
Установка для ламинирования |
|
Высокоточная система подачи клеящего вещества |
Печь полимеризации клея |
|
Высокоточная система дозирования |
|
|
Высокоточная системы контроля жидкости |
|
|
Система сбора и анализа данных |
- Производитель
- Suzhou Second New Energy Technology Co.,Ltd.
- Артикул
- SEC-HEC500
- Электропитание
- AC 220 В, 50-60 Гц, 1.5 кВт
- Условия эксплуатации
- Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Габаритные размеры рабочей зоны, мм
- 500(X) × 300(Y) × 100(Z)
- Габаритные размеры (ДхШхВ), мм
- 1200 × 1100 × 2000
- Повторяемость, ±мм
- 0.01
- Разрешение камеры CCD, Мп
- 1.3
- Точность альтиметра, ±мм
- 0.005
- Минимальный объем нанесения клеящего вещества, мл
- 0.01
- Мин. точность дозирования CРК (индекс воспроизводимости процесса)
- 1.33
- Максимальная адаптация к вязкости клеящего материала, сПЗ
- 170000
- Диагональ сенсорного экрана, дюймы
- 17
- Метод подачи материала
- Через шприцы объемом 30СС/50СС/330СС
- Точность температуры нагрева баков и клапанов, ±°C
- 1
- Операционная система
- Windows 11
- Максимальное ускорение по осям XY, g
- 1
- Максимальные скорости по осям XY, мм/с
- 1000
- Приблизительная масса, кг
- 900
Товары из этой же серии
- Артикул: SEC-H500
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Габаритные размеры рабочей зоны, мм: 500(X) × 300(Y) × 100(Z)
- Габаритные размеры (ДхШхВ), мм: 1200 × 1100 × 2000
В корзину
1
- Артикул: SEC-H500-2Y
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Габаритные размеры рабочей зоны, мм: 800(X) × 700(Y1) × 700(Y2) × 100(Z)
- Габаритные размеры (ДхШхВ), мм: 1200 × 1100 × 2000
В корзину
1
- Артикул: SEC-H800 PEM
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 2.5 кВт
- Система управления: ПЛК и ПО на базе Windows 11
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90%
- Точность контроля температуры, ±°C: 1
В корзину
1
- Артикул: SEC-H500-TP
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 1.5 кВт
- Система управления: ПЛК и ПО
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90%
- Скорость по оси Z, мм/с: 200
В корзину
1
- Артикул: SEC-H500-DF
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 5 кВт
- Система управления: ПЛК и ПО на базе Windows 11
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90%
- Габаритные размеры рабочей зоны, мм: 500(X) × 300(Y)
В корзину
1
- Артикул: SEC-H500-TPL
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 20 кВт
- Система управления: ПЛК и ПО на базе Windows 11
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Точность контроля температуры, ±°C: 1
В корзину
1
- Артикул: SEC-H500-BP
- Производитель: Suzhou Second New Energy Technology Co.,Ltd.
- Электропитание: AC 220 В, 50-60 Гц, 280 кВт
- Система управления: ПЛК и ПО на базе Windows 11
- Условия эксплуатации: Температура 0 — 40°C, Влажность 20 — 90% (Без конденсации)
- Точность контроля температуры, ±°C: 1
В корзину
1
Не забудьте купить

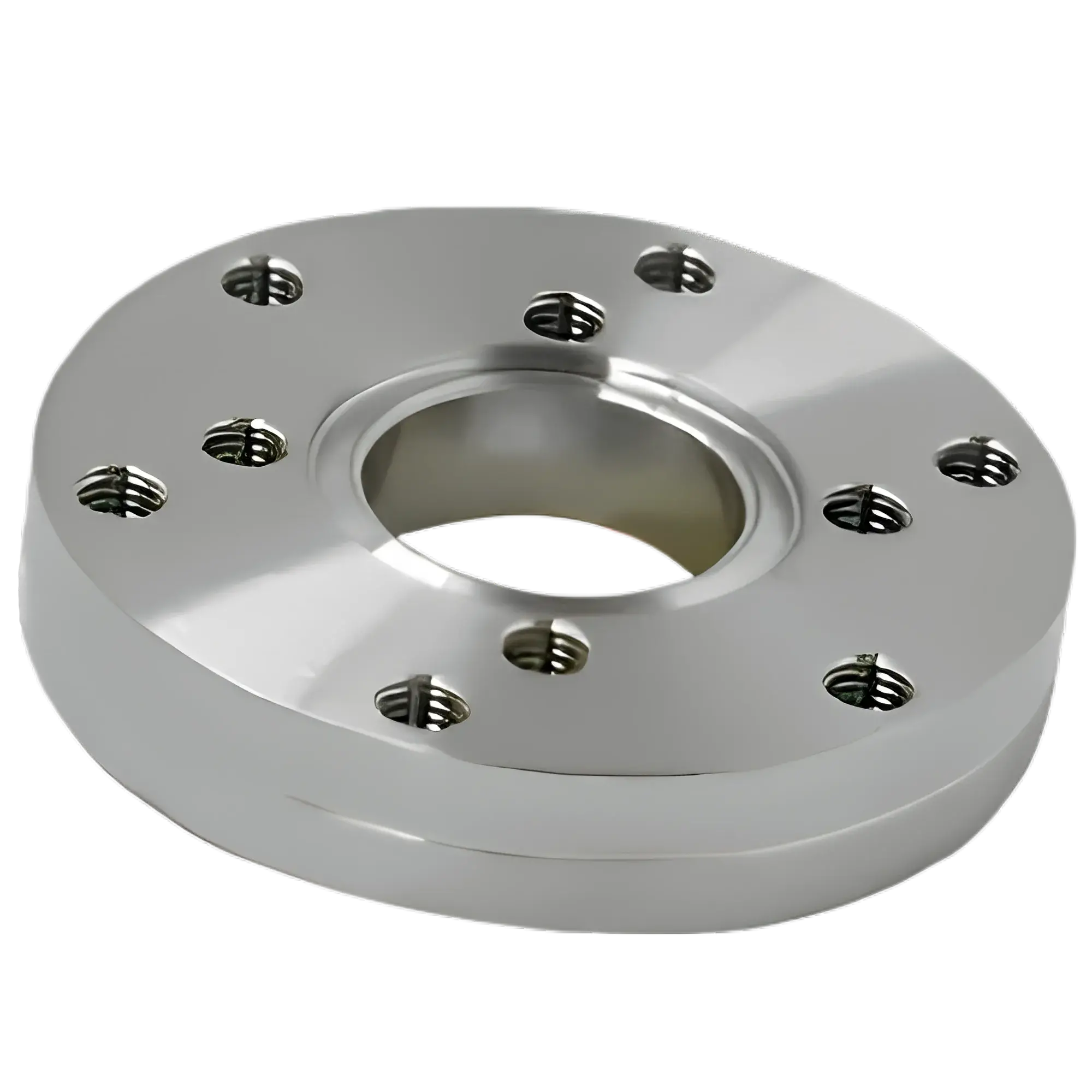

- Производитель: King Lai
