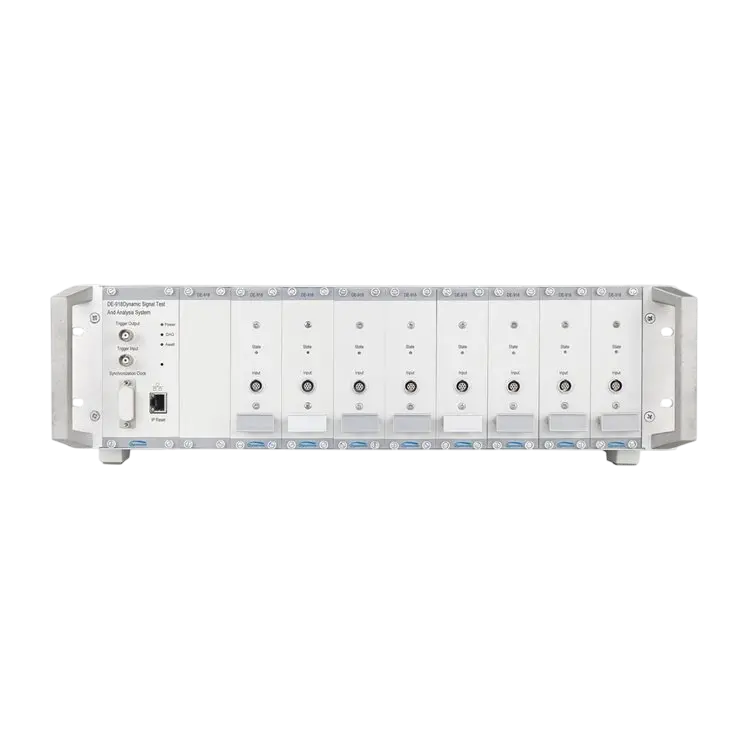

Анализатор динамических сигналов DynaTronic DE-918

Производитель DynaTronic
Интерфейс Гигабитный порт Ethernet
Тип датчиков датчик Холла (биполярный)
Масса, кг 11
Минимальная рабочая температура, °C -10
Максимальная рабочая температура, °C 50
Мощность, Вт 100
Минимальное сопротивление на входе, МОм 30
Максимальное сопротивление на входе, МОм 30

В корзину

Описание

Характеристики

Система тестирования и анализа динамических сигналов DE-916 производства компании DynaTronic предназначена для точного захвата переходных сигналов в условиях сильных помех.

Благодаря многослойной экранирующей технологии, модель DE-916 стойка ко внешним электромагнитным излучениям и кондуктивным помехам, обеспечивая точное измерение таких физических величин как: сила, давление, напряжение, деформация, перемещение, скорость, ускорение и т.д.

Особенности

Модульная конструкция, поддерживающая расширение до более чем 500 каналов через Ethernet порт
Номер реестровой записи в ФГИС АРШИН 78819-20
Защита от помех благодаря высококачественной изоляции входа-выхода и канал-канал, многослойному экранированию, а также системе заземления
Встроенный АЦП последовательного приближения (SAR ADC) с 18-битным разрешением на каждый канал, частота сбора данных до 200 кГц
Встроенные мостовые схемы и источник возбуждения
Встроенный источник питания 24В/4мА для питания IEPE-датчиков (акселерометры, микрофоны)
Конструкция включает встроенные фильтр Баттерворта низких частот и фильтр для устранения эффекта наложения спектров
Прямой доступ к памяти (DMA) для передачи данных в реальном времени гарантирует высокоскоростную и стабильную передачу без потерь
Поддержка EID и TEDS
Защита входов и индикация состояния сигналов

Программное обеспечение

Программное обеспечение DE-BPS BasicPlatform предназначено для работы под управлением операционных систем Windows XP/7/8/10/11 и предоставляет комплексный набор инструментов для управления, анализа и обработки данных.

Основные функции: конфигурация параметров, управление функциями, анализ данных, просмотр данных, масштабирование кривых, управление данными, генерация отчетов, непрерывная запись — поддержка длительного мониторинга без потери данных.

Дополнительные характеристики

Входная емкость, Пф	100
Максимальная стабильность за 24ч, %	0.01
Максимальный коэффициент искажений, %	0.5
Максимальный дрейф нуля за 24 ч, мкε	1
Максимальное напряжение на выходе (абсолютное значение) (DC/AC пиковое значение), В	500
Сопротивление резисторов для компенсации моста (трехпроводная четвертьмостовая схема), Ом	120/350
Минимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом	50
Максимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом	10000
Напряжение моста (DC), В (±0.1%)	2, 5, 10, 24
Максимальный ток питания, мА	50
Тип фильтра низких частот	Фильтр Баттерворта
Частота среза фильтра низких частот (-3дБ ±1дБ), Гц	1, 3, 10, 30, 100, 300, 1000, 3000, 10000, PASS
Максимальная плоскость фильтра низких частот (в полосе до 1/2 частоты среза), дБ	0.1
Затухание в полосе задерживания фильтра низких частот, дБ/окт	-18
Нижняя граница частотного отклика, кГц	DC
Напряжение переменного тока, В	100 – 240
Частота тока, Гц	50 – 60
Рабочая влажность при 40 °С, %RH	20 … 90
Температура хранения, °С	-40 … 60
Частота при испытаниях на виброустойчивость, Гц	5 – 55 – 5
Максимальная развертка, окт/мин	1
Длительность удержания резонанса, мин	10
Направление вибрации при испытаниях	X, Y, Z
Частота среза фильтра для устранения эффекта наложения спектров (от частоты дискретизации)	1/2.56
Затухание в полосе задерживания фильтра для устранения эффекта наложения спектров, дБ/октава	-150
Плоскость фильтра для устранения эффекта наложения спектров (в рабочем диапазоне частот), дБ	±0.1

Модули и аксессуары

Плата DE-918 DAQ
Количество входных каналов	1
Входное соединение	GND, IEPE, 1/4 моста, 1/2 моста, полный мост
Диапазон входного напряжения, В	±0.005 … ±10.0
Диапазон измерения деформации, мкε	±1000 … ±100000
Последовательно-приближающий аналого-цифровой преобразователь (SAR АЦП), бит	18
Частота дискретизации, КГц	до 200
Погрешность системы, %	≤ 0,05
Диапазон частотных характеристик, кГц	до 1000
Защита от синфазного напряжения, В	до ±500
Коэффициент ослабления синфазного сигнала, дБ	>120

Базовый модуль (шасси) DE-918
Комплектация	СPU на базе SOC, модуль передачи данных Ethernet, плата управления
Количество слотов для плат	8
Интерфейс связи	Гигабитный порт Ethernet
Электропитание	100 … 220 В AC, 50-60 Гц

Преобразователь заряда DT5857-8 (опционально)
Количество входных каналов	1
Максимальный входной заряд, пКл	10⁵
Сопротивление на входе, Ом	>10¹¹
Чувствительность усилителя на выходе, мВ/пКл	0.1 и 10
Погрешность отображения, %	<1
Уровень шума, пКл	<10 ×10^-3
Максимальный частотный диапазон	0.3Гц … 1МГц (+0.5дБ … -3дБ)
Искажение (на частотах <30 кГц), %	<0.5

Квадратично-интегрирующий преобразователь заряда DT5855-8 (опционально)
Максимальный входной заряд, пКл	10⁵
Сопротивление на входе, Ом	>10¹¹
Чувствительность усилителя на выходе, мВ/пКл	0.1 и 10
Погрешность отображения, %	<1
Уровень шума, пКл	<10×10^-3
Максимальный частотный диапазон	0.3Гц … 1МГц (+0.5дБ … -3дБ)
Искажение (на частотах <30 кГц), %	<0.5
Типы интегрирования	Без интегрирования Первичное Квадратичное
Частотный диапазон (первичное интегрирование), Гц	10 … 10000/1 … 1000
Частотный диапазон (вторичное интегрирование), Гц	10 … 1000/1 … 100
Погрешность интегрирования (первичное интегрирование), %	<3
Погрешность интегрирования (вторичное интегрирование), %	<5

Квадратично-интегрирующий преобразователь для IEPE-датчиков DT5856-8 (опционально)
Встроенная схема смещения, В/мА	24/4
Полоса пропускания усилителя	0.3 … 100000 (+0.5дБ … -3дБ)
Коэффициент искажения (на частотах <30 кГц), %	<0.5
Типы интегрирования	Без интегрирования Первичное Квадратичное
Частотный диапазон (первичное интегрирование), Гц	10 … 10000 /1 … 1000
Частотный диапазон (вторичное интегрирование), Гц	10 … 1000/1 … 100
Погрешность интегрирования (первичное интегрирование), %	<3
Погрешность интегрирования (вторичное интегрирование), %	<5

Преобразователь токовой петли DT3811-8 (опционально)
Количество входных каналов	1
Поддерживаемые датчики	2-х и 3-х проводные датчики 4~20 мА
Питание датчиков	24В, DC

Усилитель-нормализатор для термисторов DT3814-8 (опционально)
Количество входных каналов	1
Поддерживаемые датчики	Pt10, Pt100, Pt1000
Диапазон измеряемых температур, ℃	-200 … 850
Точность измерений, %	0.5 ±0.5℃

DE-9-S Модуль генератора сигналов (опционально)
Количество входных каналов	2
Количество независимых источников	2

Тахометр TM03 (опционально)
Количество входных каналов	2
Диапазон измерений, об/мин	30 … 300000 5 … 20000
PPR, импульс/оборот	1 … 512

Блок синхронизации DT5611A (опционально)
Количество входных каналов	8
Встроенные компоненты	Распределитель тактовой синхронизации
Корпус	19", 1.5U

Кабель C-1
Количество входных каналов	1
Тип кабеля	Кабель длиной 5 м или 1,5 м с коммутационной коробкой
