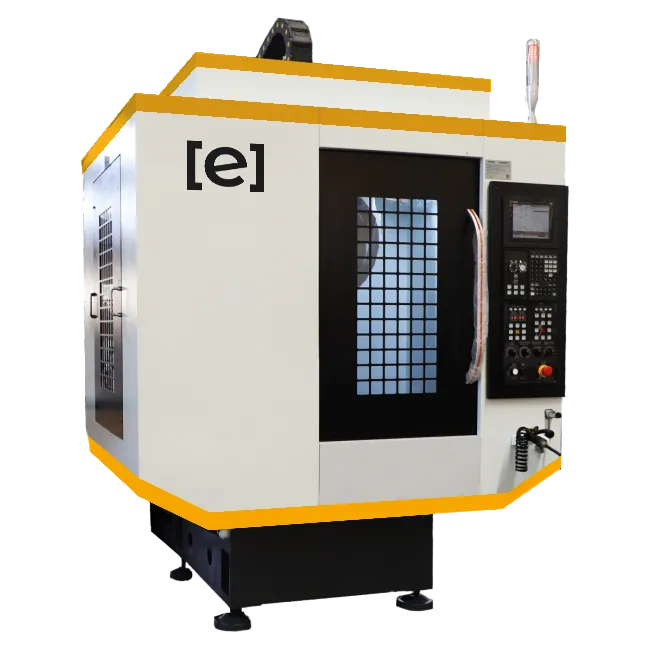

Сверлильно-фрезерный обрабатывающий центр EMVT-1650

Сверлильно-фрезерный обрабатывающий центр EMVT-1650

product-card

Габаритные размеры (ДхШхВ), мм 4000 × 3000 × 2420
Система ЧПУ Mitsubishi
Ход по оси X, мм 1600
Ход по оси Y, мм 500
Ход по оси Z, мм 300
Расстояние от торца шпинделя до поверхности стола, мм 160 — 460
Расстояние от центра шпинделя до колонны, мм 490
Размер стола (ДxШ), мм 1700 × 400
Макс. нагрузка на стол, кг 450

В корзину

Описание

Характеристики

Отзывы клиентов

Сверлильно-фрезерный обрабатывающий центр предназначен для высокоточной обработки металлических деталей в условиях серийного и единичного производства. Оборудование применяется в машиностроении, инструментальном производстве, энергетике и других отраслях, где требуется стабильная точность обработки и высокая жесткость конструкции.

Цельнолитые станина и колонна коробчатого типа изготовлены с утолщёнными стенками, обеспечивающими устойчивость к вибрациям и нагрузкам. Расширение колонны у основания дополнительно повышает жесткость конструкции.

В шпиндельном узле используются высокоточные подшипники и система масляного охлаждения, снижающая тепловые деформации во время длительной работы оборудования. Для защиты конуса шпинделя при смене инструмента предусмотрена система пневматической продувки.

Двойная гайка ШВП позволяет уменьшить зазоры между элементами передачи и обеспечить более равномерное распределение нагрузки при перемещении узлов станка.

Станок оснащается линейными направляющими повышенной точности с низким коэффициентом трения и уменьшенным тепловыделением, обеспечивающими плавность перемещений и стабильность обработки.

Список опций:

Система ЧПУ Siemens

Увеличение скорости и мощности шпинделя

Конвейер стружки

Устройство измерения инструмента

Датчик привязки и измерения детали

Оптические линейки X, Y, Z

Система подачи СОЖ через шпиндель с повышенным давлением

Стабилизатор напряжения

Маслоотделитель СОЖ

Уловитель тумана СОЖ

Кондиционер электрошкафа

Увеличение срока гарантии

Средства автоматизации (манипулятор, робот, привод двери)

Увеличение высоты колонны

Постпроцессор

Поворотный стол (оси 3+1 / 3+2)

Инструмент и оснастка

Конфигурация оборудования подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.

Габаритные размеры (ДхШхВ), мм: 4000 × 3000 × 2420

Система ЧПУ: Mitsubishi

Ход по оси X, мм: 1600

Ход по оси Y, мм: 500

Ход по оси Z, мм: 300

Расстояние от торца шпинделя до поверхности стола, мм: 160 — 460

Расстояние от центра шпинделя до колонны, мм: 490

Размер стола (ДxШ), мм: 1700 × 400

Макс. нагрузка на стол, кг: 450

T-пазы, мм: 3 × 14 × 121

Тип конуса шпинделя: BT30

Тип привода шпинделя: Прямой

Скорость вращения шпинделя, об/мин: 20000

Мощность двигателя шпинделя, кВт: 3.7/5.5

Крутящий момент шпинделя, Нм: 28.7

Максимальная скорость рабочей подачи, мм/мин: 10/10/10

Мощность двигателей осей X/Y/Z, кВт: 3/3/3

Вместимость магазина инструментов, шт: 21

Макс. длина инструмента, мм: 200

Макс. вес инструмента, кг: 3

Точность позиционирования по стандарту ISO230, мм: 0.012

Повторяемость позиционирования по стандарту ISO230, мм: 0.01

Требуемое давление воздуха, бар: 5.9

Макс. диаметр инструмента при свободных соседних ячейках, мм: 80

Макс. диаметр инструмента при занятых соседних ячейках, мм: 60

Вес станка, т: 6

Ускоренные перемещения по оси X/Y/Z, м/мин: 30/48/48

ШВП по оси X/Y/Z, мм: 32168/4012/3216

Тип сменщика инструмента: Зонтик

Время смены инструмента, сек: 1.3

Потребление энергии, кВА: 20
