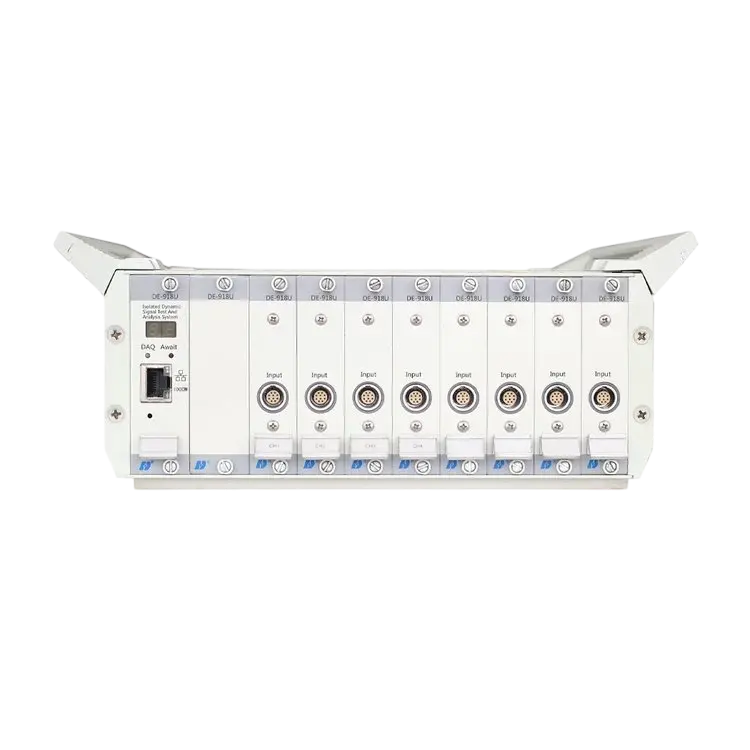

Система сбора данных DE-918U производства компании DynaTronic обладает индивидуальным экранирование каждого канала, высокой гальванической развязкой между входом и выходом и предназначена для сбора данных и измерений в условиях сильных кондуктивных и электромагнитных помех. Система измеряет такие параметры как деформация, напряжение, усилие, давление, перемещение, скорость, ускорение и т.п. Система обладает возможностью синхронного получения информации более чем с 1000 каналов через Gigabit Ethernet
Особенности
- Подходит для точных измерений в жесткой электромагнитной среде с сильными помехами
- Номер реестровой записи в ФГИС АРШИН 78819-20
- Поддержка многоточечного заземления датчиков и системы сбора данных
- Встроенный АЦП последовательного приближения (SAR ADC) с 18-битным разрешением на каждый канал, частота сбора данных до 1 МГц
- Прямой доступ к памяти (DMA) для передачи данных в реальном времени гарантирует высокоскоростную и стабильную передачу без потерь
- Защита от синфазного напряжение до 500 В и подавление синфазного напряжения более 120 дБ
- Встроенные мостовые схемы и источник возбуждения
- Встроенный источник питания 24В/4мА для питания IEPE-датчиков (акселерометры, микрофоны)
- Встроенный фильтр низких частот и фильтр для устранения эффекта наложения спектров
- Поддержка EID и TEDS
- Автоматическая проверка каналов измерения деформации и мгновенный мониторинг текущего состояния
Программное обеспечение
Программное обеспечение DE-BPS BasicPlatform предназначено для работы под управлением операционных систем Windows XP/7/8/10/11 и предоставляет комплексный набор инструментов для управления, анализа и обработки данных.
Основные функции: конфигурация параметров, управление функциями, анализ данных, просмотр данных, масштабирование кривых, управление данными, генерация отчетов, непрерывная запись — поддержка длительного мониторинга без потери данных.
Дополнительные характеристики
|
Входная емкость, Пф |
100 |
|---|---|
|
Максимальная стабильность за 1 ч, % |
0.05 |
|
Максимальный дрейф нуля за 24 ч, мкε |
3 |
|
Максимальное напряжение на выходе (абсолютное значение) (DC/AC пиковое значение), В |
500 |
|
Сопротивление резисторов для компенсации моста (трехпроводная четвертьмостовая схема), Ом |
120/350 |
|
Минимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом |
50 |
|
Максимальное сопротивление резисторов для компенсации моста (полумост/полный мост), Ом |
10000 |
|
Напряжение моста (DC), В (±0.1%) |
2, 5, 10, 24 |
|
Максимальный ток питания, мА |
50 |
|
Частота среза фильтра низких частот (-3дБ ±1дБ), Гц |
10, 30, 100, 300, 1000, 3000, 10000, PASS |
|
Максимальная плоскость фильтра низких частот (в полосе до 2/3 частоты среза), дБ |
0.1 |
|
Затухание в полосе задерживания фильтра низких частот, дБ/окт |
-24 |
|
Нижняя граница частотного отклика, кГц |
DC |
|
Напряжение переменного тока, В |
100 – 240 |
|
Частота тока, Гц |
50 – 60 |
|
Рабочая влажность при 40 °С, %RH |
20 – 90 |
|
Температура хранения, °С |
-40 – 60 |
|
Частота при испытаниях на виброустойчивость, Гц |
5 – 55 – 5 |
|
Максимальная развертка, окт/мин |
1 |
|
Длительность удержания резонанса, мин |
10 |
|
Направление вибрации при испытаниях |
X, Y, Z |
|
Частота среза фильтра для устранения эффекта наложения спектров (от частоты дискретизации) |
1/2.56 |
|
Затухание в полосе задерживания фильтра для устранения эффекта наложения спектров, дБ/октава |
-120 |
|
Плоскость фильтра для устранения эффекта наложения спектров (в рабочем диапазоне частот), дБ |
±0.1 |
Модули и аксессуары
|
Плата DE-916 DAQ |
|
|---|---|
|
Количество входных каналов |
1 |
|
Входное соединение |
GND, Dif-DC, Sin-DC, AC и IEPE, 1/4 моста, 1/2 моста, полный мост |
|
Диапазон входного напряжения, В |
±0.005 … ±10.0 |
|
Диапазон измерения деформации, мкε |
±1000 … ±100000 |
|
Последовательно-приближающий аналого-цифровой преобразователь (SAR АЦП), бит |
18 |
|
Частота дискретизации, КГц |
до 200 |
|
Погрешность системы, % |
≤ 0,05 |
|
Диапазон частотных характеристик, кГц |
до 1000 |
|
Коэффициент ослабления синфазного сигнала, дБ |
>120 |
|
Базовый модуль (шасси) DE-92U (полустоечный 3U 19") |
|
|---|---|
|
Комплектация |
СPU на базе SOC, модуль передачи данных Ethernet, плата управления |
|
Количество слотов для плат |
8 |
|
Интерфейс связи |
Гигабитный порт Ethernet |
|
Электропитание |
100 … 240 В, AC\12 В DC |
|
Базовый модуль (шасси) DE-19" 2U |
|
|---|---|
|
Комплектация |
СPU на базе SOC, модуль передачи данных Ethernet, плата управления |
|
Количество слотов для плат |
16 |
|
Интерфейс связи |
Гигабитный порт Ethernet |
|
Электропитание |
100 … 240 В, AC\12 В DC |
|
Преобразователь заряда DT5857-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Максимальный входной заряд, пКл |
103 /105 |
|
Сопротивление на входе, Ом |
>10¹¹ |
|
Чувствительность усилителя на выходе, мВ/пКл |
0.1 и 10 |
|
Погрешность отображения, % |
<1 |
|
Уровень шума, пКл |
<10×10-3 |
|
Максимальный частотный диапазон, Гц |
0.3 … 300000 (+0.5дБ … -3дБ) |
|
Искажение (на частотах <30 кГц), % |
<0.5 |
|
Преобразователь заряда DT5857-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Максимальный входной заряд, пКл |
103/105 |
|
Максимальный частотный диапазон, Гц |
0.3 … 300000 (+0.5дБ … -3дБ) |
|
Встроенные компоненты |
Квадратичный аналоговый интегратор |
|
Габаритные размеры (ДхШхВ), мм |
50×35×110 |
|
Квадратично-интегрирующий преобразователь для IEPE-датчиков DT5856-8 (опционально) |
|
|---|---|
|
Встроенная схема смещения, В/мА |
24/4 |
|
Полоса пропускания усилителя, Гц |
0.3 … 100000 (+0.5дБ … -3дБ) |
|
Коэффициент искажения (на частотах <30 кГц), % |
<0.5 |
|
Типы интегрирования |
Без интегрирования |
|
Частотный диапазон (первичное интегрирование), Гц |
10 … 10000/1 … 1000 |
|
Частотный диапазон (вторичное интегрирование), Гц |
10 … 1000/1 … 100 |
|
Погрешность интегрирования (первичное интегрирование), % |
<3 |
|
Погрешность интегрирования (вторичное интегрирование), % |
<5 |
|
Габаритные размеры (ДхШхВ), мм |
50х35х110 |
|
Преобразователь токовой петли DT3811-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
2-х и 3-х проводные датчики 4 … 20 мА |
|
Питание датчиков |
24В, DC |
|
Габаритные размеры (ДхШхВ), мм |
30х20х80 |
|
Усилитель-нормализатор для термисторов DT3814-8 (опционально) |
|
|---|---|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
Pt10, Pt100, Pt1000 |
|
Диапазон измеряемых температур, ℃ |
-200 … 850 |
|
Точность измерений, % |
0.5 ±0.5℃ |
|
Напряжение на входе |
1 мА ± 2 мкА |
|
Габаритные размеры (ДхШхВ), мм |
30х20х80 |
|
DE-9-S Модуль генератора сигналов (опционально) |
|
|---|---|
|
Количество входных каналов |
2 |
|
Количество независимых источников |
2 |
|
Тахометр TM03 (опционально) |
|
|---|---|
|
Количество входных каналов |
2 |
|
Диапазон измерений, об/мин |
|
|
PPR, импульс/оборот |
1 … 512 |
|
Блок синхронизации DT5611A (опционально) |
|
|---|---|
|
Количество входных каналов |
8 |
|
Встроенные компоненты |
Распределитель тактовой синхронизации |
|
Корпус |
19", 1.5U |
|
Кабель C-1 |
|
|---|---|
|
Количество входных каналов |
1 |
|
Тип кабеля |
Кабель длиной 5 м или 1,5 м с коммутационной коробкой |
- Производитель
- DynaTronic
- Интерфейс
- Гигабитный порт Ethernet
- Тип датчиков
- датчик Холла (биполярный)
- Масса, кг
- 6
- Минимальная рабочая температура, °C
- -10
- Максимальная рабочая температура, °C
- 50
- Мощность, Вт
- 100
- Минимальное сопротивление на входе, МОм
- 30
- Максимальное сопротивление на входе, МОм
- 30
- Максимальный уровень шума, мкВ
- 3
- Конфигурация моста
- Трехпроводная четвертьмостовая схема
- Количество входных каналов на плату
- 1
- Количество слотов для плат
- 8
- Входное соединение
- IEPE
- Фазовая точность, град
- Зависит от частоты дискретизации и количества линий БПФ
- Пределы напряжений на входе (абсолютное значение), В
- 20
- Верхний предел динамического диапазона, дБ
- 100
- Максимальная погрешность индикации, %
- 0.5
- Максимальная нелинейность, %FS
- 0.05
- Мин. подавление синфазного сигнала, дБ
- 120
- Пределы измеряемой деформации (абсолютное значение), мкε
- 100000
- Последовательно-приближающий аналого-цифровой преобразователь (SAR АЦП), бит
- 18
- Верхняя граница частотного отклика, кГц
- 100
- Минимальный частотный отклик, Дб
- 0.5
- Максимальный частотный отклик, Дб
- -3
- Макс. частота непрерывной дискретизации, МГц
- 1
- Макс. частота переходной дискретизации, МГц
- 1
- Макс. частота дискретизации (все каналы), кГц/канал
- 256
- Амплитуда вибрационного воздействия, мм
- 0.19
- Длина, мм
- 237
- Ширина, мм
- 88
- Высота, мм
- 337
