Настольный вибростенд с постоянным магнитом Dynalabs PM-440
Электромагнитные вибростенды Dynalabs с постоянными магнитами представляют собой компактные, легкие и мощные устройства общего назначения, предназначенные для проведения модальных и вибрационных испытаний. Несмотря на небольшие габариты, они способны работать с образцами значительной массы.

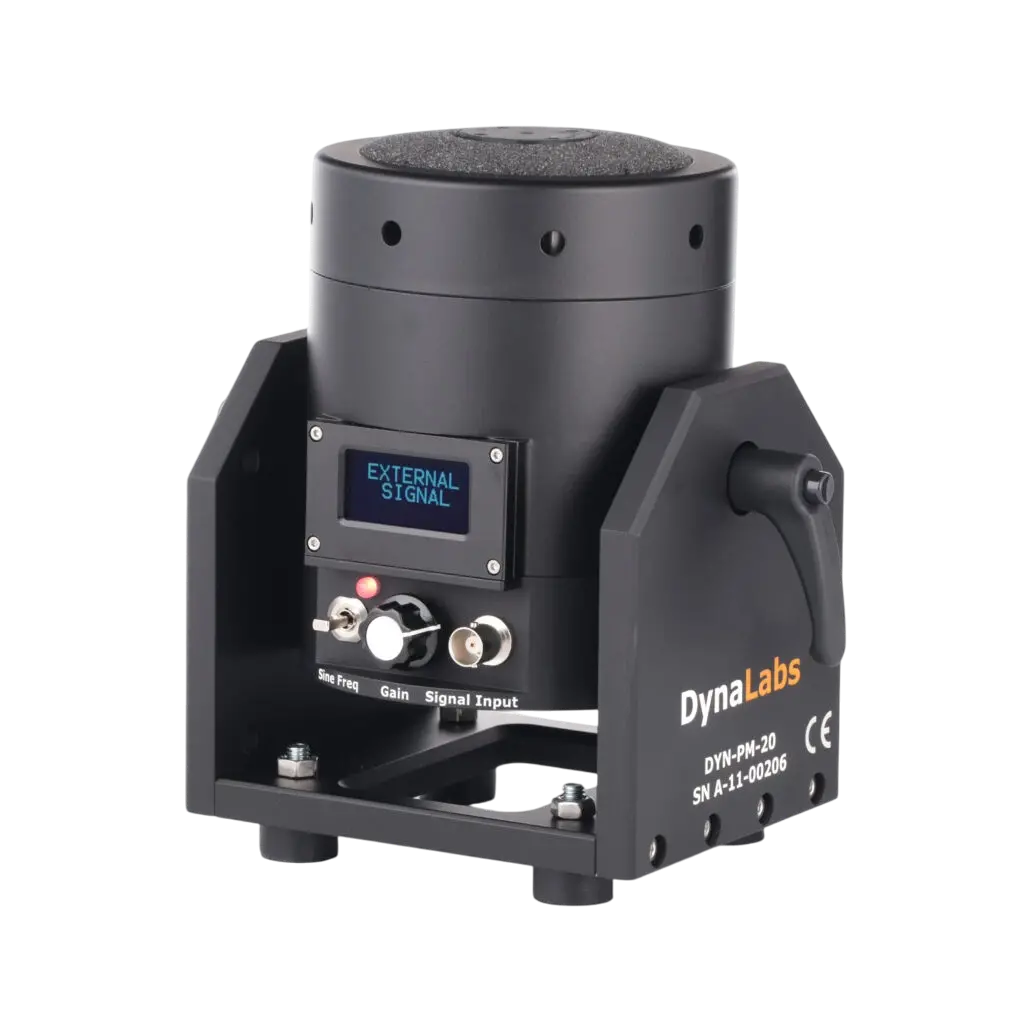

Модели PM-20 и PM-100 оснащены встроенным усилителем мощности и генератором синусоидального сигнала. Частотный диапазон вибростендов серии PM регулируется в пределах от 1 до 12 000 Гц.
Назначение и принцип работы
Модель PM-440 является наиболее мощной среди представленных настольных вибростендов серии PM и предназначена для испытаний с высокой силой возбуждения. Масса установки составляет 11.8 кг, габариты — 126 × 112 × 277.8 мм, диаметр стола — 57 мм.
Вибростенд обеспечивает максимальное ускорение до 100 g и виброперемещение 25 мм пик-пик. Выталкивающая сила в синусоидальном режиме составляет 440 Н, а при ударном воздействии длительностью 4 мс достигает 590 Н. Частотный диапазон — до 5 кГц.
PM-440 оснащен подвеской из углеродного волокна, работает с внешним усилителем и использует вынужденную конвекцию для охлаждения.
Преимущества:
- малый вес, прочная конструкция и удобство транспортировки;
- простота эксплуатации;
- регулируемое основание с цапфой, обеспечивающее высокую гибкость настройки;
- максимальная сила возбуждения в серии;
- увеличенное виброперемещение для интенсивных испытаний.
- Охлаждение
- Вынужденная конвекция
- Масса, кг
- 11.8
- Производитель
- DynaLabs
- Серия
- PM
- Страна
- Турция
- Длина, мм
- 126
- Высота, мм
- 277.8
- Ширина, мм
- 112
- Максимальное ускорение, g
- 100
- Диаметр стола, мм
- 57
- Виброперемещение (пик-пик), мм
- 25
- Выталкивающая сила на синусе, Н
- 440
- Максимальный входной ток, А
- 10
- Выталкивающая сила (удар, 4 мс), Н
- 590
- Максимальная частота, кГц
- 5
- Подвеска
- Углеродное волокно
- Усилитель
- Внешний
- Входное напряжение переменного тока, В
- 10
